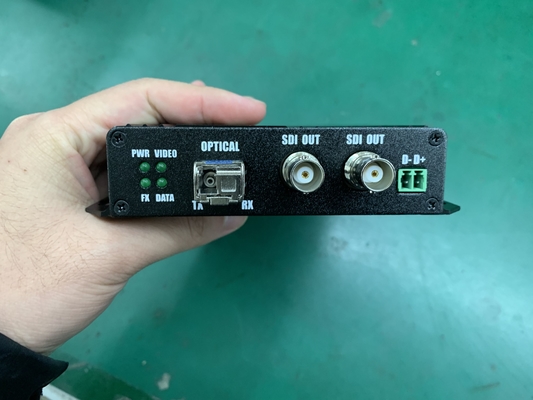

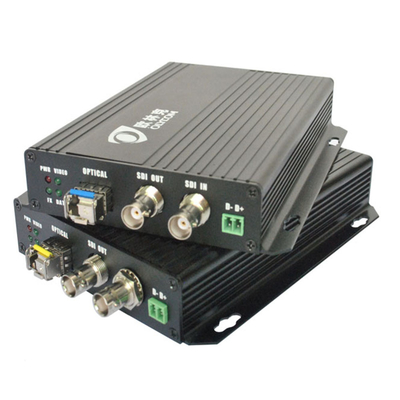

1 CH 3G SDI do LC Konwerter światłowodowy do 20 km SM singer fiber
Wprowadzenie
Wykorzystuje się do przesyłania treści o wysokiej rozdzielczości o najwyższej jakości,OLYCOM OM615-1S3GWT/R 3G-SDI światłowodowy rozszerzacz wideo oferuje zdolność transmisji dalekiego zasięgu na odległości do 40 km. Rozszerzacz optyczny 3G-SDI rozpoznaje automatycznie i przesyła sygnały SDI, HD-SDI, 3G-SDI, z wbudowanymi dźwiękami i metadany i jest w pełni zgodny z SMPTE 259M, 292M,424M i ITU cyfrowe standardy wideo.
Aby zoptymalizować transmisję sygnału SDI, sygnały wejściowe są automatycznie wyrównane i ponownie zaklasyfikowane.transmisjaA transmisja światłowodowa, która jest z natury bezpieczna i odporna na ingerencje zewnętrzne, jest preferowana w środowiskach rządowych, wojskowych i medycznych.
Kluczowe cechy
Specyfikacja
| Optyczne | |
| Długość fali | 1310nm/1550nm |
| Rodzaj włókna i odległość | multimodu (50/125um) 5Km, (62.5/125um) 2Km jednomodu (9/125um) 20Km / 40Km |
| Siła przenośna | -5 do -10 dBm |
| Uczymy się czułości | -26 do -30 dBm |
| Strata zwrotu | > 14 dB |
| Jitter | < 0, 2 IU |
| Interfejs | LC |
| Wideo | |
| Rodzaj sygnału | Sygnały cyfrowe wideo HD-SDI, SDI i 3G-SDI |
| Zyski | Jedność |
| Rozstrzygnięcie | 8 lub 10 bitów, automatyczne |
| Stawki danych | 270 Mbps, 1,485 Gbps, 2,970 Gbps |
| Standardy eksploatacji | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 |
| Automatyczne blokowanie częstotliwości danych | - Tak, proszę. |
| Wprowadzenie wideo - nadajnik | |
| Numer/rodzaj sygnału | 2 pojedyncze łącza SDI, HD-SDI lub 3G-SDI cyfrowy komponent wideo 1 dla Tx, 1 dla lokalnego przeglądu |
| Interfejs | 2 kobiety BNC |
| Impedancja | 750 ohm |
| Stawki danych | 19 Mbps do 2,97 Gbps |
| Poziom nominalny | 0.8 Vp-p |
| Poziomy minimalne/maksymalne | 00,5 V do 1,0 Vp-p |
| Strata zwrotu | ≥15 dB @ 5 MHz do 1,5 GHz, ≥10 dB @ 1,5 GHz do 3,0 GHz |
| Wyrównanie kabli wejściowych | Automatyczny do -30 dB utraty kabla |
| Wyjście wideo - odbiornik | |
| Numer/rodzaj sygnału | 2 pojedyncze łącze SDI, HD-SDI lub 3G-SDI cyfrowy komponent wideo 1 dla Rx, 1 dla kopii zapasowych / udostępniania |
| Interfejs | 2 kobiety BNC |
| Impedancja | 750 ohm |
| Zmiana czasu | Automatyczne dla 270 Mbps, 1,485 Gbps, 2,97 Gbps lub pominięte dla nieznanych prędkości |
| Poziom nominalny | 0.8 Vp-p |
| Poziomy minimalne/maksymalne | 00,5 V do 1,0 Vp-p |
| Strata zwrotu | < 25 dB @ 100 MHz |
| Elektryczne, środowiskowe, mechaniczne. | |
| napięcie | DC5V1A |
| Zużycie energii | 12W |
| Temperatura pracy | -35°C+75°C |
| Temperatura przechowywania | -40°C/85°C |
| wilgotność | 5·95% niekondensacyjne |
| Wymiar | 117 mm L x 80 mm W x 22 mm |
| Waga | 0.5 kg |
| EMI/RFI | FCC część 15 klasa A, EU EMC |
| MTBF | >100000 godzin |
Szczegóły zamówienia
| OM615-1S3GWT/R-LC20 | 3G-SDI światłowodowy nadajnik i odbiornik wideo, do wideo SDI/HD-SDI/3G-SDI i sygnałów osadzonych, z 3G wideo SFP, jednowarunkowy, złącze LC, 20 km |
|
OM615-1S3GWT/R-LC40 |
3G-SDI światłowodowy nadajnik i odbiornik wideo, do wideo SDI/HD-SDI/3G-SDI i sygnałów osadzonych, z 3G wideo SFP, jednowarunkowy, złącze LC, 40 km |
Zastosowanie
