8-portowy, zarządzalny przełącznik Gigabit Layer 2 90W PoE
Specyfikacja przemysłowego przełącznika światłowodowego

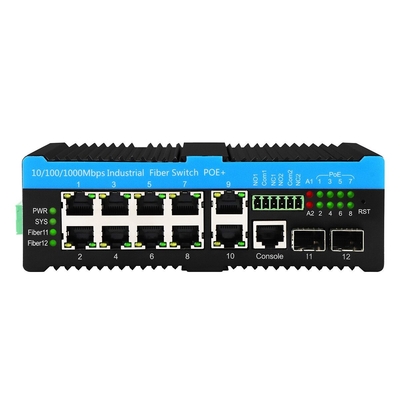

| Port |
2*porty SFP 100/1000/2500 Mb/s
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
8*UTP PoE Downlink (PoE af/at/bt)
1*port konsoli

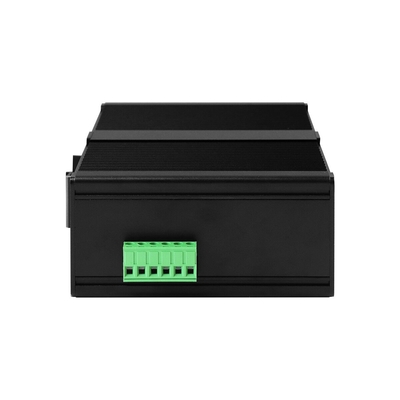

1*6-pinowa listwa zaciskowa zasilania
2*wyjście alarmowe
|
| Protokół |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania: <10us
Przepustowość systemu: 36 Gb/s (bez zatorów)
Rozmiar DRAM: 128M
Rozmiar pamięci Flash: 16M
Rozmiar bufora pakietów: 4Mb
ID VLAN: 4096
Rozmiar tabeli adresów MAC: 8K
Ramka Jumbo: 9.6KB
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
| Diody LED |
Zasilanie, System, Sieć, PoE, Światłowód, Alarm
PWR: Zasilanie, czerwona
SYS: System, czerwona
Łącze/Aktywność sieci: Zielona dioda LED
Szybkość transmisji danych w sieci: Pomarańczowa dioda LED (WŁ. dla 1G)
PoE: Zielone Aktywne
Łącze światłowodowe: Zielone
Alarm LED: Czerwone miganie
|
| Zasilanie |
Napięcie wejściowe: 48V (maks. 57V)
Napięcie wyjściowe PoE: 48V
Moc wyjściowa pojedynczego PoE: 15,4W/30W/60W/90W (porty 1~8)
Temperatura pracy: -40°C do +75°C (przy wyjściu PoE 240W)
Temperatura pracy: -40°C do +55°C (przy wyjściu PoE 480W)
Maksymalny budżet: 720W (Nie sugerowane ze względu na żywotność i rozpraszanie)
Połączenie odwrotne: wsparcie
|
| Okablowanie PoE |
PoE af/at: 1/2 (V+), 3/6 (V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Środowisko |
Temperatura przechowywania: -40°C～85°C
Wilgotność robocza: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne ±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
| Informacje mechaniczne |
Obudowa: Falista metalowa obudowa, stopień IP40
Wymiary: 165*112*45,5mm

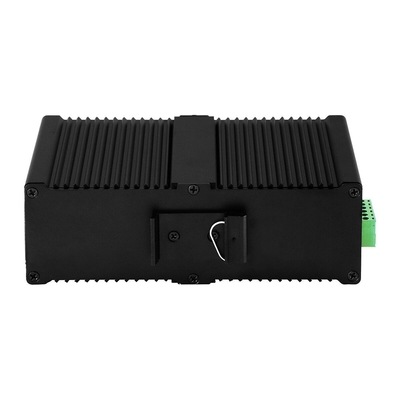

Metoda montażu: Montaż na szynie DIN
Waga: 0,75 kg/0,9 kg (Netto/Brutto)
|
| Gwarancja |
3 lata, dożywotnia pomoc techniczna |
Interfejs GUI Web
- Obsługa diagnostyki kabli i możliwość lokalizacji punktu awarii
- Obsługa IEEE802.3az EEE (Energy Efficient Ethernet) Management, optymalizacja zużycia energii
- Obsługa STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Obsługa QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (kierunek wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
- Obsługa IEEE802.1q VLAN, port VLAN, oparty na Mac VLAN, IP subnet VLAN, Protocol VLAN, konwersja VLAN, MVR
- Obsługa dynamicznej agregacji łączy IEEE802.3ad LACP, statycznej agregacji łączy
- Obsługa IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Obsługa raportu agenta IGMP, MLD snooping
- Bezpieczeństwo: oparte na porcie i Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Obsługa Cisco® like CLI, zarządzanie przez Web, SNMP v1/v2c/v3, Telnet
- Obsługa aktualizacji oprogramowania przez TFTP i HTTP, redundancja oprogramowania układowego zapobiega awariom aktualizacji
- Obsługa DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Obsługa RMON, MIB II, obraz lustrzany, dziennik zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Obsługa IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Wprowadzenie do przełącznika zarządzanego L2
IM-FP21008GW wyznacza nowy standard dla przemysłowych przełączników sieciowych (INS) z szybkością transmisji do 2,5G* dla obsługi portów uplink światłowodowych.
Działa w temperaturach od -40ºC do +75ºC i jest w stanie monitorować i raportować indywidualne temperatury portów.
Akceptuje zasilanie 57VDC do 495W, aby zapewnić zgodność z IEEE 802.3bt do 90W mocy PoE na 8 portach miedzianych, co daje łączną moc 480W. Umożliwia to zasilanie najbardziej wymagających aplikacji PoE dla kopuł PTZ, oświetlenia LED i produktów bezprzewodowych.
Jest zgodny z protokołem G.8032V1/V2 Rapid Ring.
Został przetestowany pod kątem krytycznych zastosowań transportowych i drogowych. Jego inteligentne zarządzanie PoE przydziela maksymalny priorytet zasilania, zaczynając od portu 1. Podwójne łącza miedziane i światłowodowe umożliwiają drop and insert dla konfiguracji Ring Network używanych na drogach i w scenariuszach bezpieczeństwa obwodowego.
Został unikalnie zaprojektowany do zastosowań w obudowach zewnętrznych z żebrowaną obudową rozpraszającą temperaturę, ochroną przeciwprzepięciową 6KV i programowalną przez użytkownika ochroną termiczną portów przed wyłączeniem z powodu przegrzania, aby zapobiec uszkodzeniom spowodowanym nadmiernym ciepłem.
Jest idealnym rozwiązaniem dla szerokiej gamy projektów, szczególnie dla zastosowań IDF do MDF.
Zastosowanie przełącznika CCTV PoE
FAQ
1, Na jakim chipie jest oparty?
Olycom: Vitesse
2, Czy mogę go dostosować?
Olycom: Tak
Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska PVC i części produktu (zestaw montażowy, listwa zaciskowa zasilania itp.)
3, Czy mogę go podłączyć do urządzeń 10/100M?
Olycom: Tak
W przypadku portów LAN są one 10/100/1000M z automatycznym wykrywaniem
W przypadku portów światłowodowych należy skonfigurować prędkość 100 Mb/s za pośrednictwem interfejsu GUI Web lub CLI
4, Czy mogę wyłączyć funkcję PoE dla niektórych portów, gdy jest to konieczne?
O: Tak
Wszystkie zarządzane przełączniki PoE z tej serii obsługują zarządzanie PoE
Wystarczy ustawić status PoE za pośrednictwem interfejsu GUI Web lub CLI
5, Czy robicie SKD/CKD?
O: Tak
Jako fabryka zajmowaliśmy się tym wiele razy.
