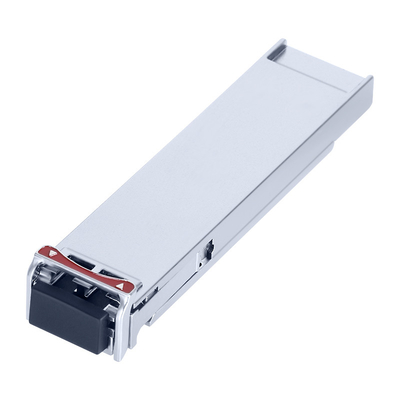

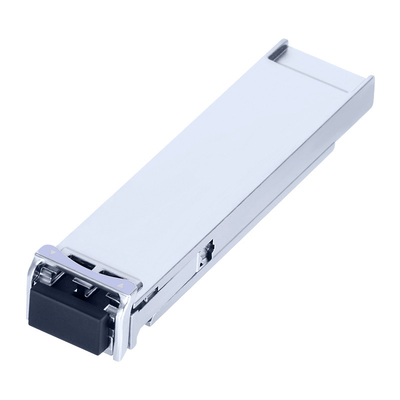

Moduł XFP DWDM 10G o zasięgu 40 km
Opis
Moduł XFP jest zgodny z umową 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), obsługującą szybkość transmisji danych 9,953 ~ 11,1 Gbps i odległość transmisji do 40 km na SMF.
Moduł nadajnika składa się z nadajnika o częstotliwości 100 GHz w zakresie C 1528,77~1563,05 nm DWDM Cooled EML laser oraz odbiornika z fotodiodą PIN.Nadajnik i odbiornik są oddzielone w szerokim zakresie temperatur i zapewniają optymalne rozpraszanie ciepła i doskonałą osłonę elektromagnetyczną, umożliwiając w ten sposób wysoką gęstość portów dla systemów 10 GbE.
Właściwości optyczne i elektryczne
Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka | Uwaga: | ||
Przekaźnik | ||||||||
Długość fali środkowej | λc | 1528.77 | 1563.05 | nm | ||||
Szerokość widma ((-20dB) | Δλ | 1 | nm | |||||
Wskaźnik tłumienia w trybie bocznym | SMSR | 30 | dB | |||||
Odległość między długością fali środkowej | 100 | GHz | ||||||
Średnia moc wyjściowa | Pout | -1 | +2 | dBm | 1 | |||
Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | |||||
Dyferencjał wahań danych wejściowych | Numer pojazdu | 180 | 950 | mV | 2 | |||
Impedancja różnicowa wejścia | ZIN | 90 | 100 | 110 | Ω | |||
Wyłączyć TX | Wyłączyć | 2.0 | Vcc | V | ||||
Włącz | 0 | 0.8 | V | |||||
Odbiornik | ||||||||
Długość fali środkowej | λc | 1450 | 1620 | nm | ||||
Wrażliwość odbiornika | -16 | dBm | 3 | |||||
Przesyłka odbiornika | 0.5 | dBm | 3 | |||||
Kwota ekspozycji | Zgubiony | -17 | dBm | |||||
Wpływ z tytułu strat | LOSA | -26 | dBm | |||||
LOS histereza | 0.5 | 4 | dB | |||||
Wynik danych różnica wahania | Vout | 400 | 600 | 800 | mV | 2 | ||
Losy | Wysoki | 2.0 | Vcc | V | ||||
Niski | 0.8 | V |
Cechy produktu
Wnioski
Rysunek mechaniczny
Informacje dotyczące zamówień
Numer części | Opis produktu |
OXSPLXG40D-Dxx | 9.953~11.1Gbps, 1528.77~1563.05nm DWDM, jeden tryb, 40km, 0~+70oC |
Przewodnik długości fali λC | |||||
Kanał ITU Kod produktu |
Częstotliwość ((THz) | Długość fali |
Kanał ITU Kod produktu |
Częstotliwość ((THz) | Długość fali |
17 | 191.7 | 1563.86 | 40 | 194.0 | 1545.32 |
18 | 191.8 | 1563.04 | 41 | 194.1 | 1544.52 |
19 | 191.9 | 1562.23 | 42 | 194.2 | 1543.73 |
20 | 192.0 | 1561.41 | 43 | 194.3 | 1542.93 |
21 | 192.1 | 1560.60 | 44 | 194.4 | 1542.14 |
22 | 192.2 | 1559.79 | 45 | 194.5 | 1541.34 |
23 | 192.3 | 1558.98 | 46 | 194.6 | 1540.55 |
24 | 192.4 | 1558.17 | 47 | 194.7 | 1539.76 |
25 | 192.5 | 1557.36 | 48 | 194.8 | 1538.97 |
26 | 192.6 | 1556.55 | 49 | 194.9 | 1538.19 |
27 | 192.7 | 1555.74 | 50 | 195.0 | 1537.40 |
28 | 192.8 | 1554.94 | 51 | 195.1 | 1536.61 |
29 | 192.9 | 1554.13 | 52 | 195.2 | 1535.82 |
30 | 193.0 | 1553.32 | 53 | 195.3 | 1535.04 |
31 | 193.1 | 1552.52 | 54 | 195.4 | 1534.25 |
32 | 193.2 | 1551.72 | 55 | 195.5 | 1533.46 |
33 | 193.3 | 1550.92 | 56 | 195.6 | 1532.68 |
34 | 193.4 | 1550.11 | 57 | 195.7 | 1531.89 |
35 | 193.5 | 1549.32 | 58 | 195.8 | 1531.12 |
36 | 193.6 | 1548.51 | 59 | 195.9 | 1530.33 |
37 | 193.7 | 1547.71 | 60 | 196.0 | 1529.55 |
38 | 193.8 | 1546.92 | 61 | 196.1 | 1528.77 |
39 | 193.9 | 1546.12 | - | - | - |
