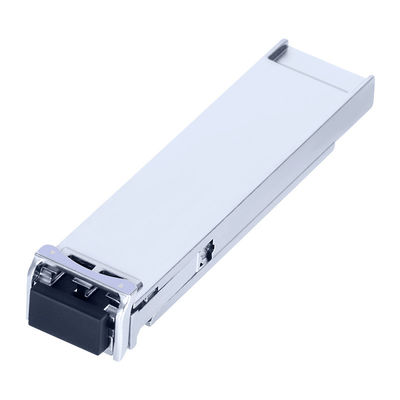

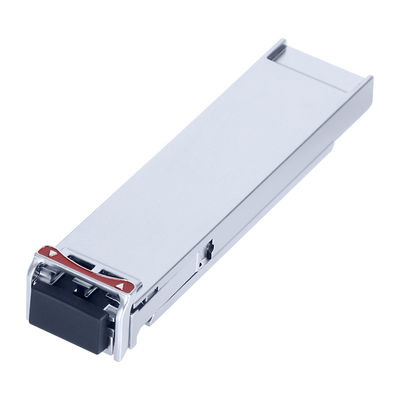

40KM DWDM XFP Transceiver światłowodowy 1528.77 - 1563.05nm Single Mode Dual LC Port DDM

1pc
MOQ
negocjowalne
Cena £
40KM DWDM XFP Transceiver światłowodowy 1528.77 - 1563.05nm Single Mode Dual LC Port DDM
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Moduł optyczny DWDM XFP
Prędkość: 10 GB/s
Dystans: 40 km
Port: Podwójny port, złącze LC
Podkreślić:

Jednopodobny nadajnik DWDM XFP

,

40 km DWDM XFP Fiber Transceiver

,

1528.77 - 1563.05nm DWDM XFP Fiber Transceiver
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: Olycom
Orzecznictwo: CE RoHS FCC ISO9001
Numer modelu: OXSPLXG40D-Dxx
Dokument: OLYCOM Industrial Networkin...25.pdf
Zapłata
Szczegóły pakowania: 1 sztuka w pudełku, 300g GW
Czas dostawy: 3 ~ 7 dni
Zasady płatności: T/T, Paypal
Możliwość Supply: 2500 sztuk / miesiąc
opis produktu

Moduł XFP DWDM 10G o zasięgu 40 km

Opis

Moduł XFP jest zgodny z umową 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), obsługującą szybkość transmisji danych 9,953 ~ 11,1 Gbps i odległość transmisji do 40 km na SMF.

Moduł nadajnika składa się z nadajnika o częstotliwości 100 GHz w zakresie C 1528,77~1563,05 nm DWDM Cooled EML laser oraz odbiornika z fotodiodą PIN.Nadajnik i odbiornik są oddzielone w szerokim zakresie temperatur i zapewniają optymalne rozpraszanie ciepła i doskonałą osłonę elektromagnetyczną, umożliwiając w ten sposób wysoką gęstość portów dla systemów 10 GbE.

40KM DWDM XFP Transceiver światłowodowy 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 0

Właściwości optyczne i elektryczne

Parametry Symbol Min. Typowe Maksymalnie Jednostka Uwaga:
Przekaźnik
Długość fali środkowej λc 1528.77 1563.05 nm
Szerokość widma ((-20dB) Δλ 1 nm
Wskaźnik tłumienia w trybie bocznym SMSR 30 dB
Odległość między długością fali środkowej 100 GHz
Średnia moc wyjściowa Pout -1 +2 dBm 1
Wskaźnik wyginięcia Wylotowe 8.2 dB
Dyferencjał wahań danych wejściowych Numer pojazdu 180 950 mV 2
Impedancja różnicowa wejścia ZIN 90 100 110 Ω
Wyłączyć TX Wyłączyć 2.0 Vcc V
Włącz 0 0.8 V
Odbiornik
Długość fali środkowej λc 1450 1620 nm
Wrażliwość odbiornika -16 dBm 3
Przesyłka odbiornika 0.5 dBm 3
Kwota ekspozycji Zgubiony -17 dBm
Wpływ z tytułu strat LOSA -26 dBm
LOS histereza 0.5 4 dB
Wynik danych różnica wahania Vout 400 600 800 mV 2
Losy Wysoki 2.0 Vcc V
Niski 0.8 V

40KM DWDM XFP Transceiver światłowodowy 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 1

Cechy produktu

  • Obsługuje współczynniki bitowe od 9,953 Gb/s do 11,1 Gb/s
  • Wbudowana diagnostyka cyfrowa
  • Maksymalna długość połączenia 40 km przy SMF
  • 100 GHz ITU, C Band DWDM Chłodzony laser EML i fotodioda PIN
  • Pakiet XFP MSA z łącznikiem LC dupleks
  • Nie wymagany zegar odniesienia
  • Jednorazowe źródło zasilania +3,3V
  • Rozpraszanie mocy < 3,5 W
  • Kompatybilne z RoHS
  • Zakres temperatury: od 0 do +70°C

Wnioski

  • Sieci DWDM 10G
  • SONET OC-192&SDH STM-64 przy 9,953 Gbps
  • Aplikacje Ethernet 10G
  • Wykorzystanie kanału światłowodowego 10G
  • 10GE na G.709 z prędkością 11,09Gbps
  • OC192 przez FEC przy 10.709Gbps
  • Pozostałe łącza optyczne, do 11,1 Gbps

Rysunek mechaniczny

40KM DWDM XFP Transceiver światłowodowy 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 2

Informacje dotyczące zamówień

Numer części Opis produktu
OXSPLXG40D-Dxx 9.953~11.1Gbps, 1528.77~1563.05nm DWDM, jeden tryb, 40km, 0~+70oC

Przewodnik długości fali λC

Kanał ITU

Kod produktu

 Częstotliwość ((THz) Długość fali

Kanał ITU

Kod produktu

 Częstotliwość ((THz) Długość fali
17 191.7 1563.86 40 194.0 1545.32
18 191.8 1563.04 41 194.1 1544.52
19 191.9 1562.23 42 194.2 1543.73
20 192.0 1561.41 43 194.3 1542.93
21 192.1 1560.60 44 194.4 1542.14
22 192.2 1559.79 45 194.5 1541.34
23 192.3 1558.98 46 194.6 1540.55
24 192.4 1558.17 47 194.7 1539.76
25 192.5 1557.36 48 194.8 1538.97
26 192.6 1556.55 49 194.9 1538.19
27 192.7 1555.74 50 195.0 1537.40
28 192.8 1554.94 51 195.1 1536.61
29 192.9 1554.13 52 195.2 1535.82
30 193.0 1553.32 53 195.3 1535.04
31 193.1 1552.52 54 195.4 1534.25
32 193.2 1551.72 55 195.5 1533.46
33 193.3 1550.92 56 195.6 1532.68
34 193.4 1550.11 57 195.7 1531.89
35 193.5 1549.32 58 195.8 1531.12
36 193.6 1548.51 59 195.9 1530.33
37 193.7 1547.71 60 196.0 1529.55
38 193.8 1546.92 61 196.1 1528.77
39 193.9 1546.12 - - -

40KM DWDM XFP Transceiver światłowodowy 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 3

40KM DWDM XFP Transceiver światłowodowy 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 4
