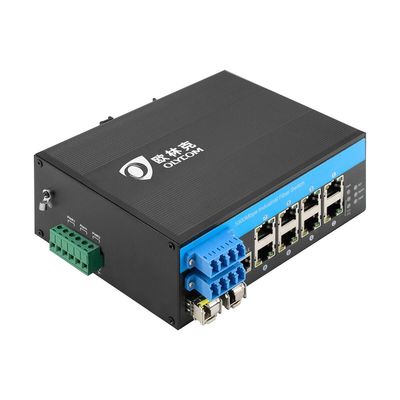

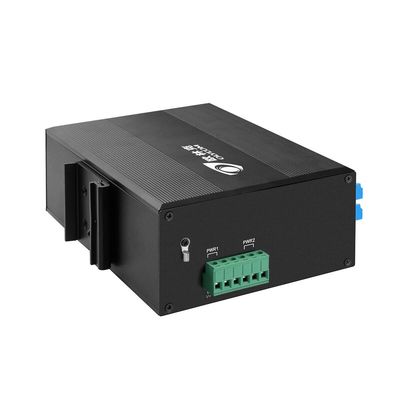

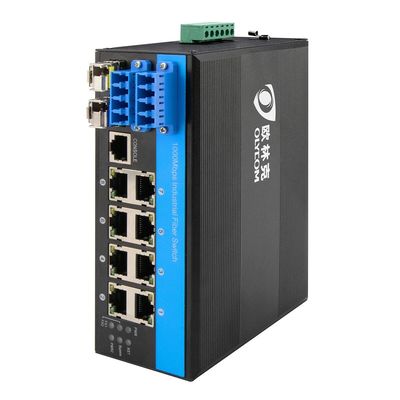

8 portów przełącznik światłowodowy przełącznik zarządzany siecią przemysłową przełącznik wiedźma D2 * 2B obejście
IM-FBS280GW jest przełącznikiem obwodniczym światłowodowym o prędkości 10/100/1000 Mbps obsługującym następujące funkcje:
Certyfikacja FCC i CE I jako niezbędna część systemu łączności i ochrony optycznej, obwód światłowodowy jest bardzo niezawodny i stabilny dla różnych potrzeb ścieżek optycznych, takich jak:
Badania laboratoryjne i rozwójW międzyczasie przełącznik przenośny światłowodowy charakteryzuje
Kluczowe cechy
Specyfikacja
| Nazwa produktu | 10/100/1000Mbps Zarządzany Przemysłowy Przełącznik Fibrowy (2F+8TP) |
| Model nr. | IM-FBS280GW |

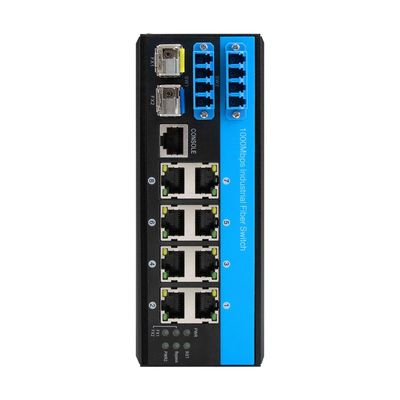

| Port |
2 x 2,5G port SFP SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX) |
| Standardowy | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| WLAND ID | 4096 |
| Ramka Jumbo | 9.6KB |
| Tabela adresów MAC | 8K |
| Funkcje przełączania |
Sposób transmisji: przechowywanie i przekazywanie Szerokość pasma systemu:58Gbps (nieprzepływ ruchu) |
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m) 100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m) Port SFP, odległość transmisji: 20km, 40km, 60km, 80km, 100km |
| Światło LED | Zasilanie, sieć, światłowody, bypass |

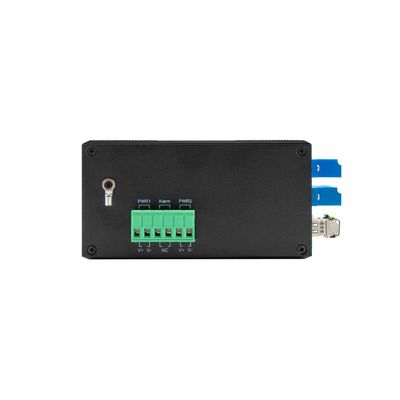

| Zasilanie |
napięcie wejściowe: DC 9-52V; moc bezobciążeniowa: 5W; Połączenie odwrotne: wsparcie |
| Środowisko | Temperatura robocza: -40 °C - 75 °C; Temperatura przechowywania: -40 °C - 85 °C; wilgotność robocza: 10% - 90%; wilgotność przechowywania: 10% - 95%; wilgotność przechowywania: |
| Standardy branżowe |
EMI:FCC Część 15 Podczęść B Klasa A,EN 55022 Klasa A EMS:EN 61000-4-2 (ESD) Poziom 3,EN 61000-4-3 (RS) Poziom 3,EN 61000-4-4 (EFT) Poziom 3,EN 61000-4-5 (Przesilenie) Poziom 3,EN 61000-4-6 (CS) Poziom 3,EN 61000-4-8; Kontrola ruchu:NEMA-TS2; Wibracja:IEC 60068-2-6; wolny upadek:IEC 60068-2-32; wstrząs:IEC 60068-2-27; ruch kolejowy:EN 50121-4 |
| Bezpieczeństwo | Znak CE, handlowy; CE/LVD EN60950 |
| Informacje mechaniczne |
Skrytka:Włókna metalowe; klasa bezpieczeństwa:IP40; wymiary: 158 x 114,8 x 60 mm; |
| Gwarancja | 3 lata |
| Bypass włókna | |||
| Kategoria | Jednostka | Specyfikacja | |
| Zakres długości fali | nm | 850±40/1300±40 | 1260~1650 |
| Długość fali badania | nm | 850/1300 | 1310/1550 |
| Wprowadzenie straty | dB | Typ:0.6 Maksymalnie:1.0 | Typ:0.6 Maksymalnie:1.0 |
| Strata zwrotu | dB | MM≥30 SM≥50 | |
| Rozmowa między kanałami | dB | MM≥35 SM≥55 | |
| Utrata polaryzacji | dB | ≤ 0.05 | |
| Utrata długości fali | dB | ≤ 0.05 | |
| Utrata temperatury | dB | ≤ 0.05 | |
| Możliwość powtarzania | dB | ≤ 0.05 | |
| Napięcie robocze | V | 3.3V-5V | |
| Żywotność | czasy | ≥ 100000000 | |
| Czas przełączania | ms | ≤ 10 | |
| Moc optyczna przesyłowa | MW | ≤ 500 | |
| Temperatura pracy | o | -20~+70 | |
| Temperatura przechowywania | o | -40~+85 | |
Zastosowanie przełącznika optycznego bypassu
1. Krytyczne sieci sterowania przemysłowego (PLC / SCADA)
* W systemach PLC i SCADA przełączniki są często stosowane w krytycznych ścieżkach komunikacji
* W przypadku awarii zasilania lub nieprawidłowego działania urządzenia, wbudowana funkcja Bypass automatycznie utrzymuje połączenie łącza
* Zapobiega przerwaniu sieci spowodowanej awarią jednego urządzenia
* Zapewnia ciągłe przesyłanie danych w środowiskach automatyki przemysłowej o kluczowym znaczeniu
