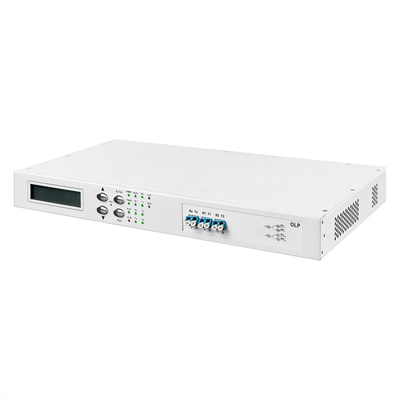

Jednostka OLP do ochrony linii światłowodowych typu samodzielnego z interfejsem LED

System ochrony linii światłowodowej Olycom OLP

Parametry

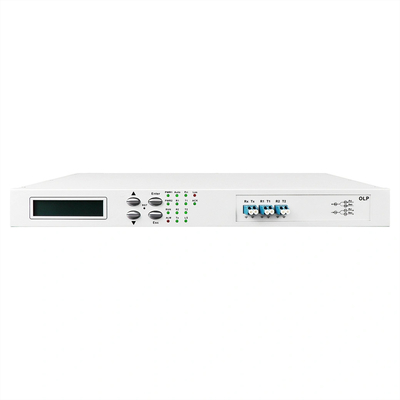

Panel przedni

Opis

1) Opis interfejsu optycznego: Flanca na panelu urządzenia jest interfejsem sygnału.

2) Podczas usuwania kabla łącza światłowodowego należy zakryć go osłoną, aby zapobiec dotknięciu, uszkodzeniu i zanieczyszczeniu portu wyjściowego światłowodowego przez twarde przedmioty, pył lub inne zanieczyszczenia.

3) Wyświetlacz LCD: wyświetla moc optyczną wejściową i wyjściową oraz inne powiązane informacje.

4) ▲Klucz w górę; ▼Klucz w dół; Klucz wprowadzenia; Klucz usunięcia.

5) RST: obsługuje reset sprzętu i inicjalizację sprzętu za pomocą przycisków obsługi.

Z tyłu

Opis

1) Sztuka zasilania (PIU) znajduje się z tyłu urządzenia, obsługująca opcjonalnie AC (APU) / DC (DPU) i 1 + 1 gorący zapasowy zasilanie.

2) Światło wskazujące: PWR: włączone: normalne zasilanie; wyłączone: brak zasilania lub nieprawidłowość.

3) Interfejs RJ45 Ethernet, port seryjny RS-232: interfejs komunikacyjny dla informacji dotyczących danych monitorowania urządzenia.

Kluczowe cechy

1. skrócenie czasu przerwy w komunikacji, poprawa wydajności konserwacji i automatyczne przywrócenie komunikacji w bardzo krótkim czasie
2. Zmniejszenie różnych strat spowodowanych awariami linii
3. Zwiększenie niezawodności sieci przesyłowej i poprawa jakości usług operatorów
4. Wyborne planowanie aktywnych i zapasowych szlaków pracy (przetrzymanie linii, planowanie przerwy), zapewniając jednocześnie brak przerw w działalności
5. Wsparcie wyświetlania na ekranie, monitorowanie w czasie rzeczywistym mocy głównego i zapasowego światłowodu optycznego oraz przejrzysty przekaz
6. Wspieranie zdalnego i bliskiego sterowania całym systemem w celu ułatwienia zarządzania i utrzymania sprzętu.

OLP: 1+1

Diagram

Specyfikacja

Definicja interfejsu

Definicja wskaźnika

Ustawienia

1Ustawienie trybu pracy

Urządzenie zapewnia dwa tryby pracy: tryb ręczny i tryb automatyczny.

Tryb ręczny jest używany do uruchamiania urządzenia i przymusowego przełączania.

(1) Wybór automatyczny i ręczny za pośrednictwem zarządzania siecią;

(2) Wybierz przez przycisk urządzenia, długo naciśnij przycisk panelu urządzenia, aż światło automatyczne zgaśnie (działanie w trybie ręcznym) lub zapali się (działanie w trybie automatycznym)

Po zakończeniu operacji przez operatora urządzenie należy włączyć do trybów pracy automatycznej, w przeciwnym razie mogą wystąpić wypadki z powodu awarii zabezpieczenia.

Uwaga: urządzenie obsługuje automatyczne przejście z trybu ręcznego do trybu automatycznego, a czas powrotu wynosi 5 minut według ustawień fabrycznych.

2. Ustawienia głównej trasy

Urządzenie zapewnia ustawienia głównej trasy. Klienci mogą wybrać R1 lub R2 jako główną trasę w zależności od potrzeb; domyślnie fabrycznie jest R1 jako główna trasa

3Ustawienia trasy pracy

Standardowe ustawienie fabryczne R1 jest podstawową trasą roboczą (Pri), a R2 jest zapasową trasą roboczą (Sec).

W przypadku gdy urządzenie jest w trybie automatycznym, urządzenie automatycznie wybiera trasę roboczą w oparciu o warunki linii:

(1) W przypadku, gdy dostępna jest tylko jedna trasa: praca na kanale odpowiadającym dostępnej trasie;

(2) W przypadku gdy obie trasy są dostępne: trasa odpowiadająca trasy, która działa najpierw w czasie (w przypadku pracy na kanale zapasowym,urządzenie automatycznie przełączy się z powrotem na kanał główny po 5 minutach, pod warunkiem uruchomienia urządzenia z funkcją odwrotu).

Przy ręcznym wyborze trasy, ustawić urządzenie w trybie ręcznym i ustawić trasy roboczej za pośrednictwem przycisków paneli lub zarządzania siecią

4Ustawienie wartości progowej mocy przełącznika

Początkowa wartość progowa mocy przełączania urządzenia wynosi -30 dBm. Użytkownik może dokonać odpowiednich ustawień w zależności od rodzaju urządzenia i rzeczywistej sytuacji linii drugiej strony.

Podstawowa zasada: wartość progowej mocy przełączania jest nieco większa niż minimalna przyjmowana wartość mocy sprzętu przesyłowego optycznego, a różnica wynosi 0,5 ~ 1 dB.(Mniejsza otrzymana wartość mocy jest uzależniona od zapewnienia normalnej transmisji całej usługi układu).

5Ustawienia trybu "Switchback"

Definicja automatycznego przełączania: w trybie automatycznym urządzenie przechodzi z stanu zapasowego do stanu głównego.W trybie "automatyczne nieprzełączanie z powrotem", nawet jeśli spełnione zostaną warunki przejścia z powrotem (zarówno trasa podstawowa, jak i trasa zapasowa są normalne), trasa zapasowa nie zostanie automatycznie przełączona na trasy główne.

6.Switchback ustawienie opóźnienia

W przypadku gdy urządzenie znajduje się w trybie "automatycznego odwracania", ścieżka optyczna znajduje się w stanie zapasowym, a urządzenie działa w trybie automatycznym,urządzenie wykonuje wykrywanie światła na głównej i zapasowej ścieżce w czasie rzeczywistymJeśli wykryje, że moc optyczna głównej i zapasowej ścieżki jest w czasie M (0~999 minut), urządzenie automatycznie przełączy się z powrotem do stanu głównej drogi (Pri).

Zastosowanie

Opis

OLP TX jest podłączony do portu emitującego światło TX urządzenia klienta

RX jest podłączony do portu odbioru światła RX urządzenia klienta

R1 jest podłączony do przeciwległego urządzenia OLP T1 za pośrednictwem kabla optycznego

R2 jest podłączony do przeciwległego urządzenia OLP T2

T1 jest podłączony do przeciwległego urządzenia OLP R1

T2 jest podłączony do przeciwległego końca.
