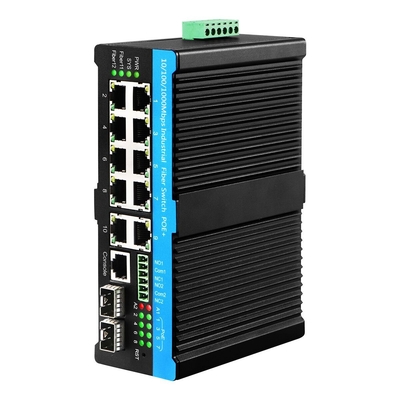

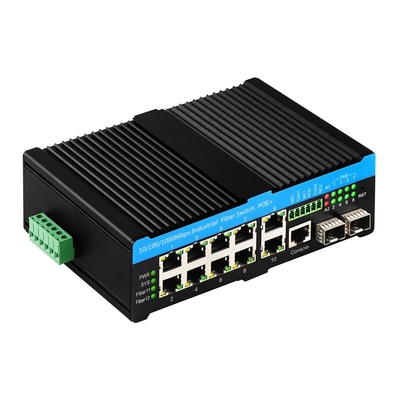

Olycom 2.5G Zarządzalny przełącznik światłowodowy CCTV PoE
| Port |
2*100/1000/2500Mpbs porty SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
10*100/1000M UTP RJ45 Uplink ((Wsparcie automatycznego wykrywania MDI/MDIX)
8*UTP PoE Downlink ((PoE af/at/bt)
1*Port konsoli

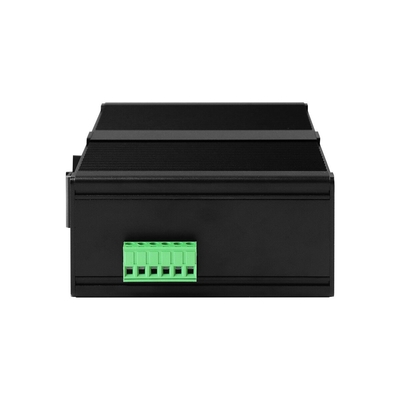

Blok końcowy zasilania 1*6-PIN
2*Wydanie alarmu
|
| Protokół |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Zmiana funkcji |
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Przepustowość systemu: 40 Gbps (nieprzepustowość)
Szybkość przekazywania: 22,321 Mpps
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
ID WLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9.6KB
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
| Światła LED |
Pojemność, System, Sieć, PoE, Włókno, Alarm
Moc, czerwony.
SYS: System, czerwony
Połączenie sieciowe/aktywność: zielona dioda LED
Prędkość transmisji danych sieciowych: pomarańczowa dioda LED (włączona dla 1G)
PoE: Green Active
Połączenie światłowodowe: zielone
Alarm LED: Błysk czerwony
|
| Zasilanie |
Napęd wejściowy: 48V (maksymalnie 57V)
napięcie wyjściowe PoE: 48V
Jednorazowa moc wyjściowa PoE: 15.4W/30W/60W/90W ((port 1~8)
Temperatura pracy: od -40°C do +75°C przy wyjściu PoE 240W
Temperatura pracy: -40°C do +55°C (w 480W PoE Output)
Maksymalny budżet: 720W ((Nie zaleca się z uwagi na żywotność i rozpraszanie)
Połączenie odwrotne: wsparcie
|
| PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Środowisko |
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
| Informacje mechaniczne |
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 165*112*45,5 mm

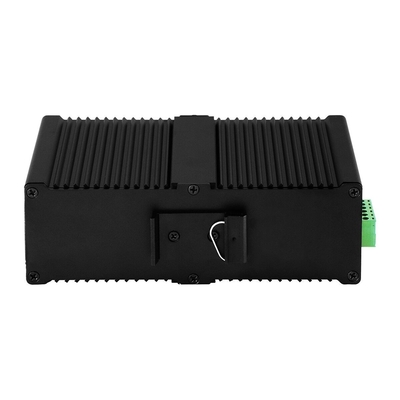

Sposób montażu: montaż na szybie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
| Gwarancja |
3 lata, wsparcie techniczne przez całe życie |
Kluczowe cechy
1. Wyświetlenie w czasie rzeczywistym napięcia, prądu, mocy i poziomu PD oraz pełnych wskaźników
2. Włączyć/wyłączyć porty PoE, ustawić opóźnienie w uruchomieniu zasilania PoE i moc wyjściową PoE
Programowalne parametry PoE: podstawowe zasilanie, tryb PoE, priorytet, maksymalna moc itp.
3. Wsparcie wyjścia alarmu przekaźnika i wyświetlenie stanu alarmu ((2 sposób od kontaktu suchego)
To są porty I/O, nie ma komunikacji seryjnej.
Kliknij wszystkie w interfejsie zarządzania
Podłącz te 2 porty alarmowe do zewnętrznego dzwonka lub syreny
Dzwoni dzwonek/sirena, aby ogrzać użytkowników, jeśli którykolwiek z portów jest wyłączony ((odległe monitorowanie w czasie rzeczywistym)
Funkcja oprogramowania
- Wsparcie diagnostyki kabla i może zlokalizować punkt awarii
- Wspieranie zarządzania IEEE802.3az EEE ((Energy Efficient Ethernet), optymalizacja zużycia energii
- Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Wspieranie QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (wskazanie wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
- Wsparcie dla IEEE802.1q VLAN, portu VLAN, Mac VLAN, IP subnet VLAN, protokołu VLAN, konwertera VLAN, MVR
- Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych
- Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Raport agenta IGMP, wgląd w MLD.
- Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
- Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82
- Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Wsparcie dla IPV6 Telnet serwer/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
- Prosimy o kontakt w celu uzyskania podręcznika internetowego lub podręcznika CLI
Zastosowanie
- Zapewnienie zasilania urządzeń wymagających dużej ilości energii
- Telekomunikacja optyczna
- Teleregulacja i monitorowanie
- Systemy monitorowania CCTV na zewnątrz
- Prywatna sieć szerokopasmowa
Częste pytania
1Na jakim chipie jest oparty?
Olycom: Vitesse
2Mogę to dostosować?
- Tak.
Wspieramy usługi OEM, takie jak logo, nazwa modelu, etykieta, maski PVC i części produktu (zestaw montażowy, blok końcowy zasilania itp.)
3Czy mogę go podłączyć do urządzeń 10/100M?
- Tak.
W przypadku portów LAN są one 10/100/1000M automatyczne wykrywanie
W przypadku portów światłowodowych proszę skonfigurować prędkość 100 Mbps za pośrednictwem interfejsu graficznego lub interfejsu CLI
4Czy mogę wyłączyć funkcję PoE dla niektórych portów w razie potrzeby?
A: Tak.
Wszystkie przełączniki zarządzane PoE w tej serii obsługują zarządzanie PoE
Proszę ustawić status PoE za pośrednictwem interfejsu graficznego lub CLI.
5Czy ty robisz SKD/CKD?
A: Tak.
Jako fabryka wiele razy się z tym borykaliśmy.
