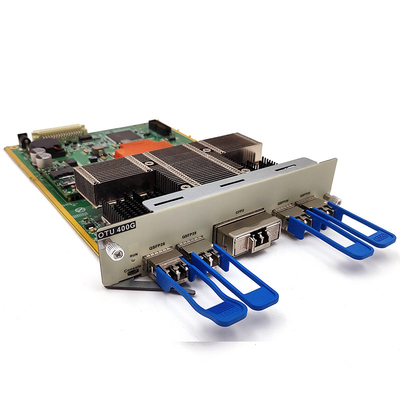

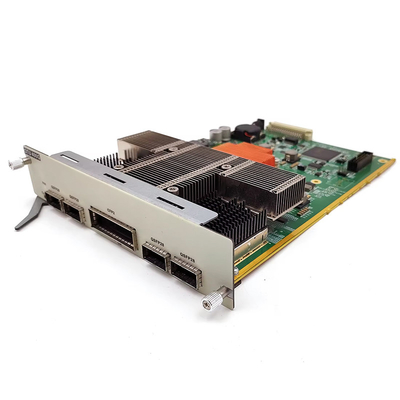

Olycom 400G Muxponder CFP 2 DWDM Optical Transport Unit
Wprowadzenie
Parametry produktu
| Funkcja | Opis |
| Interfejs |
1Interfejsy po stronie klienta: 4, podłączalne na podstawie QSFP28 2Interfejs boczny linii: 1, oparty na CFP2 podłączalny, spójny PDM-QPSK |
| Tryb linii | Wspieranie przejrzystej transmisji usług 1 400G,który może konwertować 4 kanały sygnałów optycznych serwisowych 100G po stronie klienta na 1 kanał sygnałów optycznych o częstotliwości fali 400G DWDM |
| Tryb powtarzania | Wspieranie przekaźnika elektrycznego o długości fali 400G |
| Rodzaj działalności wspierającej |
100GE OTU4 |
| Technologia WDM | Wsparcie DWDM: pasmo C 50GHz 96 fal dostosowywalne |
| Technologia FEC | Wspieranie SDFEC |
| Liczba zajętych przedziałów | Wsparcie podwozia całej serii OM3800, zajmujące 2 gniazda (1U) |
| Funkcja zarządzania siecią |
l Wspiera monitorowanie stanu pracy portu w czasie rzeczywistym, w tym: przesyłanie mocy optycznej, odbieranie mocy optycznej, temperaturę itp. l Wspiera funkcję przesuwania przycisku i funkcję wyłączenia przycisku |
| Maksymalne zużycie energii | 50 W (włączając moduł optyczny) |
| MTBF | >100 000 godzin |
Interfejs produktu
![]()
| Pozycja | Interfejs | Opis |
| Interfejs CFP2 | Tk | Interfejs optyczny wyjściowy modułu |
| Rx | Interfejs optyczny wejściowy modułu | |
| Interfejs QSFP28 | QSFP28 | Interfejs optyczny modułu wejściowego i wyjściowego |
| Interfejs | Pozycja | Opis |
| Wykonać | Wskaźnik działania karty OTU |
Włączona, operacja OTU jest normalna. Wyłączony, awaria działania OTU |
| QR1 | Wskaźnik światła przyjmującego ze strony modułu oddziału 1 |
Włączony, odbiór światła jest normalny. Wyłączony, odbiór światła jest nieprawidłowy. |
| QR2 | Wskaźnik światła przyjmującego ze strony modułu gałęzi 2 |
Włączony, odbiór światła jest normalny. Wyłączony, odbiór światła jest nieprawidłowy. |
| QR3 | Wskaźnik odbioru światła bocznego modułu oddziału 3 |
Włączony, odbiór światła jest normalny. Wyłączony, odbiór światła jest nieprawidłowy. |
| QR4 | Wskaźnik odbioru światła bocznego modułu oddziału 4 |
Włączony, odbiór światła jest normalny. Wyłączony, odbiór światła jest nieprawidłowy. |
| CR | Wskaźnik odbioru światła modułu linii |
Włączony, odbiór światła jest normalny. Wyłączony, odbiór światła jest nieprawidłowy. |
Diagram
![]()
Interfejs zarządzania kartami OTU
![]()
Ustawienie karty OTU
1. Ustawienie progu alarmu mocy urządzenia odbierającego
Przyjmująca moc progu alarmu modułu optycznego może być ustawiona za pośrednictwem zarządzania siecią.urządzenie wywoła alarm i powiadomi personel konserwacyjny, aby zwrócił uwagę bez wpływu na działalność
2. Ustawienie trybu ALS
Funkcję ALS można ustawić za pośrednictwem systemu zarządzania siecią.a boczny moduł optyczny sam w sobie nie emituje światła.
![]()
![]()
![]()
