DWDM EDFA Card Booster Line Optical Amplifier dla 48-falowego systemu C-Band WDM

1pc
MOQ
negocjowalne
Cena £
DWDM EDFA Card Booster Line Optical Amplifier dla 48-falowego systemu C-Band WDM
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Karta wzmacniacza światłowodowego domieszkowanego erbem
Zastosowanie: System DWDM
Klasyfikacja: BA, LA, PA
Długość fali: Pasmo C, maks. 48 kanałów
Podkreślić:

EDFA Card DWDM Liniowy wzmacniacz optyczny

,

Liniowy wzmacniacz optyczny dla systemu WDM
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: Olycom
Numer modelu: OM3800-EDFA
Dokument: DWDM OTN SYSTEM OLYCOM.pdf
Zapłata
Szczegóły pakowania: 1 kawałek w pudełku, 1 kg G.W.
Czas dostawy: 4 ~ 7 dni
Zasady płatności: T/T, Paypal
Możliwość Supply: 2000 sztuk / miesiąc
opis produktu

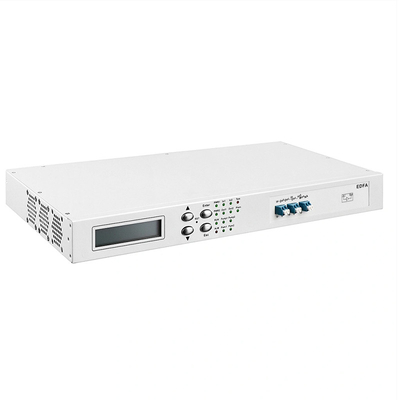

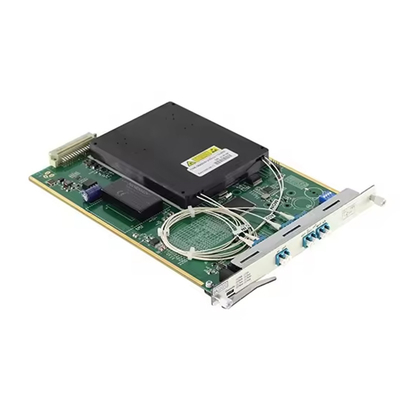

EDFA 1U Płyty wzmacniacze z włókna dopingowanego erbium typu rack lub card



Specyfikacja produktu

Funkcja Opis
Zakres długości fali roboczej Typ standardowy: 1529nm~1561nm Typ rozszerzony: 1528nm~1568nm
Rodzaj EDFA Wzmocnienie mocy OBA Wzmocnienie mocy OPA
Min. moc wejściowa -22 dBm -32 dBm
Maksymalna moc optyczna wyjściowa +20 dBm +16 dBm
Maksymalny zysk 17 dB 20 dB
Wskaźnik hałasu < 5,5 dB
Zwiększenie płaskości < 1,5 dB
Technologia własnościowa Wspieranie blokowania wzrostu, regulowanie wzrostu, przejściowa technologia sterowania, automatyczne wyłączenie mocy optycznej wyjściowej
Funkcja zarządzania siecią

Wspieranie monitorowania stanu pracy EDFA w czasie rzeczywistym, w tym: mocy optycznej, pompowania, temperatury itp.

Próg wyłączenia pompy wspomagającej i funkcja automatycznego ustawiania czasu odzyskiwania
Liczba zajętych przedziałów Wsparcie podwozia pełnej serii OSP3800, zajmujące 1 gniazdo, (0,5U)
Interfejs optyczny LC/UPC
Maksymalne zużycie energii 15 W
MTBF >100 000 godzin



Cechy produktu



(1) obsługa wzmocnienia optycznego systemu DWDM w paśmie C

(2) obsługa opcjonalnej funkcji wzmacniania sygnału wejściowego OSC

(3) wspieranie wzmocnienia mocy, wzmocnienie linii (podstawowe wzmocnienie optyczne), przedwzmocnienie

(4) wspieranie zarządzania siecią graficzną SNMP opartej na IP, metody zarządzania siecią CLI, Web

(5) może monitorować: prąd napędowy pompy, moc wyjściową pompy, przełącznik pompy, temperaturę pompy, moc optyczną wejściową, moc optyczną wyjściową, temperaturę modułu

(6) obsługa konfigurowalnego przełącznika pompowego, trybu AGC i tryb APC (regulowalna moc optyczna wejściowa i wyjściowa)

(7) port monitoringu optycznego (MON).



DWDM EDFA Card Booster Line Optical Amplifier dla 48-falowego systemu C-Band WDM 0



Definicja interfejsu



Interfejs Pozycja Funkcja/Opis
W środku. Interfejs wejściowy EDFA Port wejściowy zasilania optycznego małego sygnału
Wyjdźcie. Interfejs wyjściowy EDFA EDFA Wzmocnienie wyjściowy port optyczny.
OSC_IN Port wejściowy kanału monitorowania Połączenie z kartą zarządzania siecią SFP TX w celu przesyłania informacji zarządzania siecią.
OSC_Out Port wyjściowy kanału monitorowania Połączenie z kartą zarządzania siecią SFP RX w celu przesyłania informacji zarządzania siecią.
MON port monitorowania Interfejs monitorowania wydajności EDFA, łącza OPM lub spektrometr.



Opis wskaźnika



Interfejs Pozycja Opis
PWR Wskaźnik mocy EDFA Włączone, zasilanie EDFA jest normalne, wyłączone, awaria zasilania.
Wykonać Wskaźnik działania EFRR Włączony, EDFA działa normalnie; wyłączony, działanie jest wadliwe.
W środku. Wskaźnik alarmu wejściowego EDFA Włącz, wejście jest nienormalne; wyłącz, wejście jest normalne.
Wyjdźcie. Wskaźnik alarmu wyjściowego EDFA Włączony, wyjście jest nienormalne; wyłączony, wyjście jest normalne.
Tem Wskaźnik alarmu temperatury modułu EDFA Włączona temperatura modułu EDFA jest nieprawidłowa; wyłączona temperatura modułu jest normalna.
Ptem Wskaźnik alarmowy temperatury pompy Włączona, temperatura pompy jest nieprawidłowa; wyłączona, temperatura pompy jest normalna.
Pompy Wskaźnik ostrzegawczy pompy Włącz, pompa jest wyłączona; wyłącz, pompa jest włączona.
Pam. Wskaźnik alarmowy prądu pompy Włączony, prąd pompy jest nieprawidłowy; wyłączony: prąd pompy jest normalny.



Wprowadzenie



  • Główną funkcją karty wzmacniacza optycznego EDFA (Erbium Doped Fiber Amplifier) jest wykonywanie kompensacji mocy światła sygnału w łączności przesyłowej,i może jednocześnie wzmacniać do 48 kanałów (rozstaw kanałów wynosi 100 GHz) lub 96 kanałów (rozstaw kanałów wynosi 50 GHz) w pasmie C.
  • Sygnał optyczny ma cechy płaskiego wzrostu, regulowanego wzrostu i małego wskaźnika hałasu.
  • Jest nieodzowną i ważną częścią systemu DWDM, przyszłego systemu szybkiego przesyłania danych oraz całkowicie sieci optycznej nadawanej na duże odległości.



DWDM EDFA Card Booster Line Optical Amplifier dla 48-falowego systemu C-Band WDM 1



DWDM EDFA Card Booster Line Optical Amplifier dla 48-falowego systemu C-Band WDM 2
