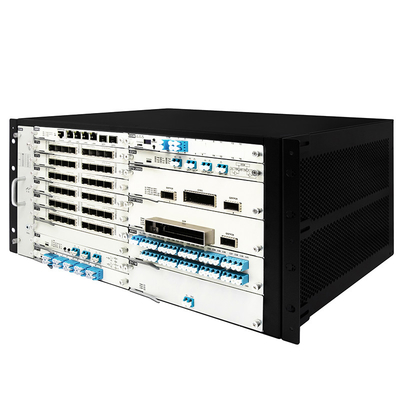

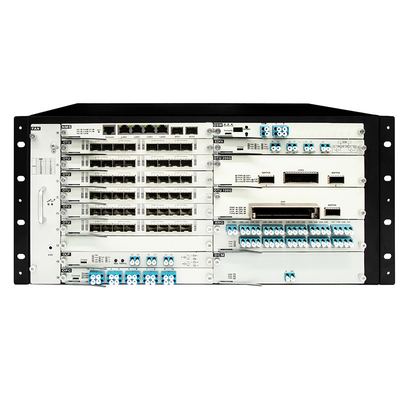

OTN DWDM 5U Podwozie 20 gniazd serwisowych dla 100G 200G 400G Transmission Dual Power Input

Platforma przesyłowa na półce 5U dla kart serwisowych serii OM3800

Parametry produktu

Opis produktu

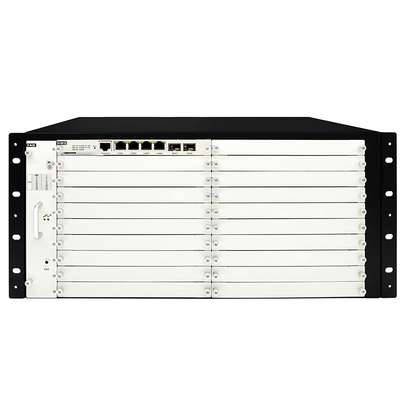

• OM3800-5U jest zaprojektowany ze standardową 19 cali 5U stojak-montowane, karta wstawienia struktury.
• Jednorazowe podwozie zapewnia 20 gniazd modułu funkcjonalnego, 2 gniazda zasilania i 1 gniazdę wentylatora.
• Przyjmuje on konstrukcję wyjścia światłowodowego przedniego panelu, umieszczając wszystkie interfejsy optyczne i interfejsy zarządzania siecią z przodu.
• Projekt przepływu powietrza przyjmuje wzór wentylacji od prawej do lewej strony, z wejściem powietrza po prawej stronie podwozia.
• Zimne powietrze jest wciągane do podwozia przez wentylator chłodzący, a następnie wydalane z lewej strony podwozia.

1. SLOT1 służy do wstawiania karty sterowania NMS (Network Management System), podczas gdy SLOT2 do 19 może pomieścić różnego rodzaju wizytówki.

2. FAN Slot: Używany do chłodzenia podwozia. Włączony wskaźnik PWR wskazuje normalne zasilanie wnętrza wentylatora. Jeśli światło ALM jest czerwone, oznacza to awarię wentylatora.światło ALM powinno być wyłączone.

3Światła wskazujące:

- PWR: włączony - normalne zasilanie; wyłączony - brak zasilania lub nieprawidłowe.

- ALM: włączony - awaria wentylatora lub alarm o wysokiej temperaturze; wyłączony - normalny.

1. Slotowy zakład zasilania (PIU) znajduje się z tyłu urządzenia, obsługujący zarówno opcje prądu zmiennego (AC - APU) jak i prądu stałego (DC - DPU).zapewnienie zwolnień.

2Światła wskazujące:

- PWR-DC, PWR-AC: włączone - normalne zasilanie; wyłączone - brak zasilania lub nieprawidłowe.

Cechy produktu

• Standardowy 19 cali, wysokość 5U;
• Wysoka integracja: pojedynczy stojak obsługuje 19 przedziałów biznesowych ogólnego przeznaczenia, 1 przedział zarządzania siecią;
• Zjednoczona platforma: obsługuje różne mieszania wizytówek, jednolite zarządzanie siecią;
• Wysoka niezawodność: zasilacz obsługuje jednocześnie prąd przemienny i prąd stały, z obsługą ochrony zasilania 1+1;
• Doskonała wydajność rozpraszania ciepła: zaprojektowany z 6 wysokiej wydajności, szybkich wentylatorów w celu zapewnienia skutecznego rozpraszania ciepła.

Zastosowanie

• Telekomunikacja
• Centrum danych
• Sieć 5G
• Sieć długodystansowa

Rozwiązanie przesyłowe Olycom DWDM

• Przykład sieci łańcuchowej DWDM
• Przykład sieci DWDM Ring
• Obudowa do ochrony linii optycznej DWDM+OLP
• Rozwiązanie DWDM ultra-długodystansowe
• Przykład DWDM peer-to-peer
• DWDM jednokształtowa dwukierunkowa sieć
