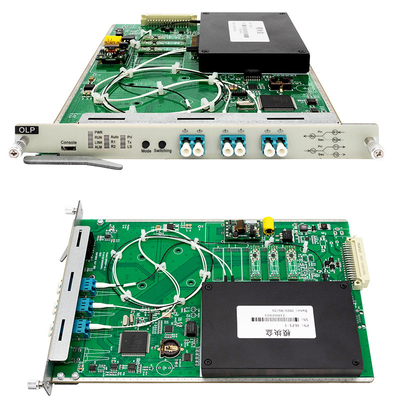

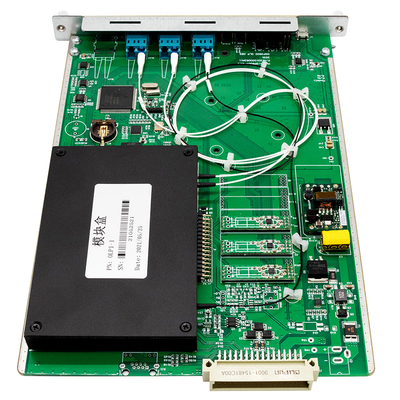

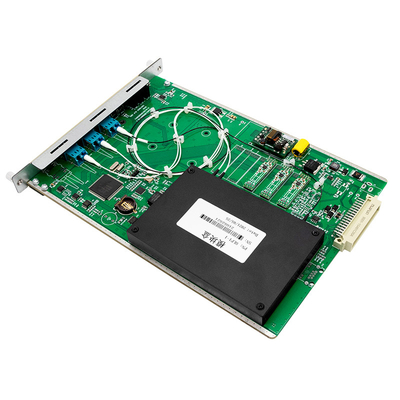

1+1 OLP Optical Line Protection Board (Płyty ochrony linii optycznych)
Diagram produktu
| Funkcja |
Opis |
| Model OLP |
3800-OLP1:1A3-A0 |
| Zakres długości fali roboczej |
1260nm ̇ 1650nm |
| Typ OLP |
OLP-1:1(Wybierz wysyłanie i odbieranie) |
| czas przełączania |
< 35 ms |
| Wprowadzenie straty |
Ścieżka pracy |
< 1,3 dB |
| Alternatywna ścieżka |
< 1,3 dB |
| Zakres mocy optycznej monitora |
-50 dBm+25 dBm |
| Scenariusze zastosowań |
Ochrona linii optycznych |
| Funkcja zarządzania siecią |
Wspieranie monitorowania mocy optycznej OLP w czasie rzeczywistym, aktywne planowanie przełączania, zarządzanie wydajnością, zarządzanie trasami i inne funkcje |
| Liczba zajętych przedziałów |
Wsparcie podwozia pełnej serii OSP3800, zajmuje 1 gniazdo, (0,5U) |
| Interfejs optyczny |
LC/UPC |
| Maksymalne zużycie energii |
5W |
| MTBF |
>100 000 godzin |
- Karta OLP Olycom plug and play może być dobrze zintegrowana z podwoziem 1U/2U/3U/5U serii OM3800 i zajmuje 0,5U.
- Może monitorować status sygnału głównej i zapasowej ścieżki optycznej w czasie rzeczywistym.bezpieczne przełączanie może być automatycznie wykonywane na trasach podstawowych i zapasowych w celu zapewnienia szybkiego odzyskiwania sygnałów optycznych systemu.
- Technologia OLP realizuje operacje przełączania trasy na warstwie optycznej.
- Ochrona warstwy optycznej ma niezrównane zalety w zakresie ochrony przedsiębiorstw w warstwie górnej i jest idealnym rozwiązaniem dla komunikacji bez blokowania.
Interfejs i wskaźnik
| Oznaczenie interfejsu |
Nazwa |
Funkcja/połączenie |
| Rx |
Lokalny interfejs wyjściowy OLP |
Połączenie z lokalnym portem odbioru urządzenia |
| Tk |
Lokalny interfejs odbioru OLP |
Podłącz do lokalnego portu przesyłania urządzenia |
| R1 |
Interfejs odbioru głównej trasy |
Połączenie z partnerem T1 |
| T1 |
Główny interfejs wyjściowy routingu |
Połączenie z partnerem R1 |
| R2 |
Interfejs odbioru trasy w stanie gotowości |
Połączenie z T2 |
| T2 |
Interfejs wyjściowy trasy gotowości |
Połączenie z R2 |
| M1/M2 |
Port dostępu OTDR |
Badanie wadliwych linii w trasach przesyłowych |
| Oznaczenie interfejsu |
Nazwa |
Opis |
| PWR |
Wskaźnik mocy OLP |
Włączone, zasilanie OLP jest normalne.
wyłączony, awaria zasilania
|
| Wykonać |
Wskaźnik działania OLP |
Włączony, OLP działa normalnie.
- Nie, nie, nie, nie.
|
| Auto. |
Wskaźnik trybu pracy OLP |
Włączone, działające w trybie automatycznym
wyłączony: działanie w trybie ręcznym
|
| R1 |
Wskaźnik odbioru głównej trasy OLP |
Włączony, odbiór jest normalny.
Odłączony, odbiór jest nieprawidłowy.
|
| R2 |
Wskaźnik odbioru trasy gotowości OLP |
Włączony, odbiór jest normalny.
Odłączony, odbiór jest nieprawidłowy.
|
| Pri |
Wskaźnik pracy na głównej trasie |
Pracuję na głównej trasie |
| Tk |
Lokalny wskaźnik odbioru |
Włączony, odbiór jest normalny.
Odłączony, odbiór jest nieprawidłowy.
|
| LS |
Stan pracy wewnętrznego źródła optycznego urządzenia |
Włączony, oznacza normalną pracę
To wskazuje na nieprawidłowość.
|
Utrzymanie
Rozsądne stosowanie i prawidłowe przechowywanie sprzętu może utrzymywać dobre wskaźniki wydajności przez dłuższy czas, przedłużając jego żywotność.
Urządzenia powinny unikać silnych drgań mechanicznych, zderzeń, upadków i innych uszkodzeń mechanicznych.i środki wodoodporne.
Sprzęt należy utrzymywać w regularnym czystości, a środowisko pracy powinno być wolne od korozyjnych gazów, takich jak kwasy lub alkały.Możesz użyć czystego ręcznika nawilżonego wodą lub wodą mydlaną, aby delikatnie wytrzeć podwozie i paneleZabronione jest stosowanie rozpuszczalników takich jak alkohol do czyszczenia.
Kiedy usuwa się kable światłowodowe, należy natychmiast zakryć je zakrywkami, aby nie doprowadziły do ich dotknięcia twarde przedmioty, pył lub inne zanieczyszczenia.
Online monitorowanie stanu pracy dysku OLP w czasie rzeczywistym
Online monitorowanie w czasie rzeczywistym bieżącej trasy pracy OLP
Online monitorowanie w czasie rzeczywistym trybów pracy OLP ręcznie lub automatycznie
Online monitorowanie w czasie rzeczywistym mocy optycznej ze strony odbiorczej i przekazującej OLP
Monitorowanie w czasie rzeczywistym mocy przesyłowej i optycznej w trybie pierwotnym i wtórnym OLP
