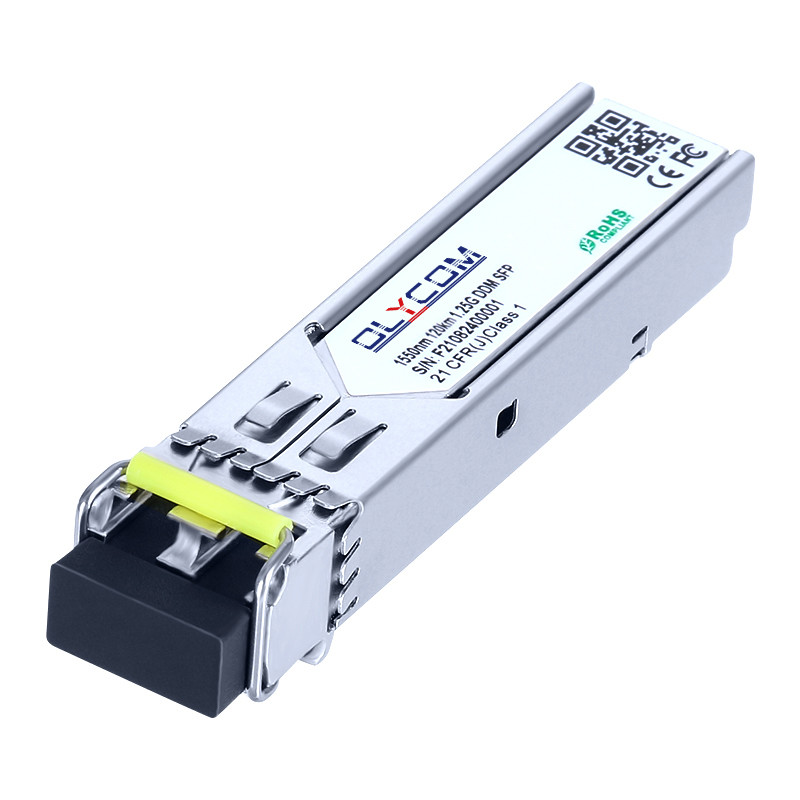

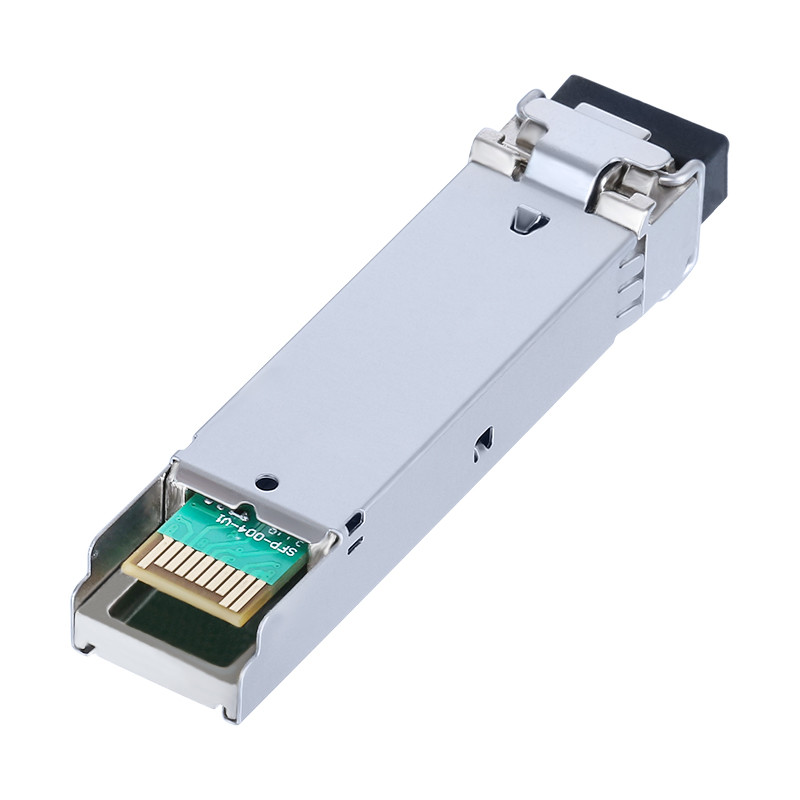

1.25G 1550nm Duplex jednorzędowy duplex 120km
sfp modulu nadajnika SFP z DDM
Główne cechy modułu SFP o pojemności 1,25 Gbps
* Obsługuje prędkość bitów do 1,25 Gbps
* Ślad SFP podłączalny na gorąco
* 1550nm lasera DFB i detektor fotograficzny Super TIA+PIN, do 120km dla transmisji SMF
* Zgodny z SFP MSA i SFF-8472 z pojedynczym pojemnikiem LC
* Kompatybilne z RoHS
* Jednorazowe zasilanie +3,3V
* Monitorowanie diagnostyczne cyfrowe w czasie rzeczywistym
* Temperatura pomiarowa:
Standard: od 0 do +70°C
Przemysł: od -40 do +85°C
Diagram funkcjonalny nadajnika
Zalecane środowisko operacyjne
| Parametry |
Symbol |
Min. |
Typowe |
Maksymalnie |
Jednostka |
| Temperatura obudowy operacyjnej |
Standardowy |
Tc |
0 |
|
+70 |
°C |
| Rozszerzone |
-20 |
|
+80 |
°C |
| Przemysłowe |
-40 |
|
+85 |
°C |
| Napięcie zasilania |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Prąd zasilania |
Icc |
|
|
300 |
mA |
| Wskaźnik danych |
|
0.1 |
1.25 |
|
Gbit/s |
Właściwości optyczne i elektryczne
| Parametry |
Symbol |
Min. |
Typowe |
Maksymalnie |
Jednostka |
Uwaga: |
| Przekaźnik |
| Długość fali środkowej |
λc |
1530 |
1550 |
1570 |
nm |
|
| Szerokość widma ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Wskaźnik tłumienia w trybie bocznym |
SMSR |
30 |
- |
- |
dB |
|
| Średnia moc wyjściowa |
PWyjdźcie. |
1 |
|
+5 |
dBm |
1 |
| Wskaźnik wyginięcia |
Wylotowe |
9.0 |
|
|
dB |
|
| Dyferencjał wahań danych wejściowych |
VIN |
180 |
|
1200 |
mV |
2 |
| Impedancja różnicowa wejścia |
ZIN |
90 |
100 |
110 |
Ω |
|
| Wyłączyć TX |
Wyłączyć |
|
2.0 |
|
Vcc |
V |
|
| Włącz |
|
0 |
|
0.8 |
V |
|
| Błąd TX |
Wina |
|
2.0 |
|
Vcc |
V |
|
| Normalne |
|
0 |
|
0.8 |
V |
|
| Odbiornik |
| Długość fali środkowej |
λc |
1260 |
|
1610 |
nm |
|
| Wrażliwość odbiornika |
|
|
|
- 28 |
dBm |
3 |
| Przesyłka odbiornika |
|
-1 |
|
|
dBm |
3 |
| Kwota ekspozycji |
LosyD |
|
|
-29 |
dBm |
|
| Wpływ z tytułu strat |
LosyA |
- 38 |
|
|
dBm |
|
| LOS histereza |
|
0.5 |
|
4 |
dB |
|
| Wynik danych różnica wahania |
VWyjdźcie. |
600 |
800 |
1000 |
mV |
4 |
| Losy |
Wysoki |
2.0 |
|
Vcc |
V |
|
| Niskie |
|
|
0.8 |
V |
|
Opakowanie
Informacje dotyczące zamówień
| CzęśćNbrązowy |
Opis produktu |
| OSPL1G80D |
1550nm, 1,25Gbps, LC, 120km, 0°C~+70°C, z DDM |
| OSPL1G80DI |
1550nm, 1,25 Gbps, LC, 120 km, -40°C~+85°C, z DDM |
