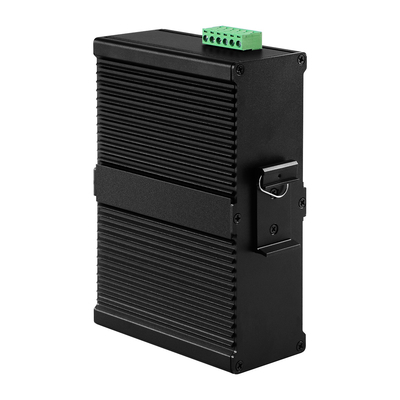

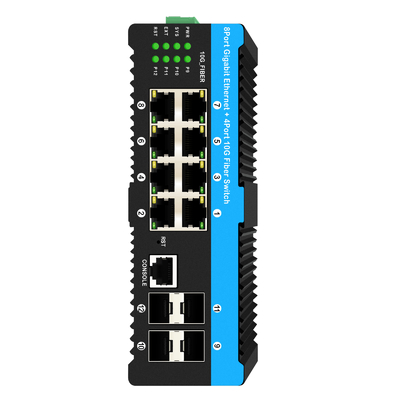

10G L2 L3 sterowany przełącznik światłowodowy z 8 portami PoE
Podstawowe cechy przełącznika zarządzanego przemysłowo
- 8x 10/100/1000Base-T RJ-45 i
- 4x 100M/1G/2.5G/10GBase-FX SFP Fiber, jeden port konsoli
- Wspieranie IEEE 802.3af/na zasilanie do 1 ~ 8 portów RJ45
- 6 KV Ethernet ochrona przed napięciami, dostosowana do trudnych warunków zewnętrznych
- Wspieranie automatycznego MDI/MDIX
- Tryb sterowania przepływem: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem przeciwciśnienia
- Mechanizm przełączania przechowywania i przekazywania
- Temperatura środowiska pracy: -40°C~75°C
Specyfikacja przełącznika PoE 8 portów
| Nazwa produktu |
10G zarządzany przemysłowy przełącznik światłowodowy POE (4F+8TP) |
| Model nr. |
IM-FP4X88GW |
| Port |
Włókno 4x 10GBase-FX SFP+
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km
8x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
| Standardowy |
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, szybki Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet przez światłowód
IEEE 802.3ae dla 10 Gigabit Ethernet
IEEE 802.1d: STP (Protocol spanning tree)
IEEE 802.1s: 100Base-TX, szybki Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Wirtualne sieci LAN (VLAN)
IEEE 802.1X: Sieć oparta na portach i MAC, kontrola dostępu, uwierzytelnianie
IEEE 802.3ad: Agregacja łączy dla łączy równoległych z LACP ((Protocol kontroli agregacji łączy)
IEEE 802.3x: sterowanie przepływem dla pełnego dupleksu
IEEE 802.1ad: VLAN układanego
IEEE 802.1p: Protokół QoS/CoS LAN Layer 2 dla priorytetowania ruchu
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (energetycznie efektywny Ethernet)
IEEE802.3af: 15,4 W
IEEE802.3at: 30W
|
| WLAND ID |
4094 IEEE802.1Q VLAN VID |
| Architektura przełącznika |
Szerokość pasma systemu: 176 Gbps (nieprzepływ ruchu)
Wielkość pamięci DRAM: 4 GB
Opóźnienie w przełączaniu: < 10 us
Puffer pakietów: 12Mbit
Przepustowość: 95,23 Mpps
Jumbo frame: 12KB
Funkcja MAC: 16K L2
|
| Przetwarzanie danych |
Przechowywanie i przesyłanie |
| Kontrola przepływu |
IEEE 802.3x w trybie pełnego dupleksu Prężność przeciwna w trybie półdupleksu |
|
Sieć
Złącze
|
8x 10/100/1000Baza-TX RJ-45
Automatyczna funkcja MDI/MDI-X
|
| Konsola |
RJ-45 |
| Kabel sieciowy |
Kabel UTP/STP powyżej kategorii 5e |
| Protokoły |
CSMA/CD |
|
Odwrotna biegunowość
Prąd przeciążenia
Ochrona
|
Wsparcie
Wsparcie
|
| CPU Watch Dog |
Wsparcie |
| Zasilanie |
Zbytne DC48V (12~52VDC)
moc (odstawny blok końcowy)
|
|
Władza
Konsumpcja
|
8W (bez obciążenia)
18W (pełne obciążenie)
|
| LED |
Na jednostkę: Moc 1 (czerwona), SYS (czerwona), Reset (zielony)
Port RJ-45: Link/Active (zielony) Speed ((żółty)
Port SFP Fiber: Link/Active (zielony)
Wskaźnik rozszerzenia
|
| Temperatura pracy |
-40 ~ 75°C |
| Wilgotność operacyjna |
0-95% (nie kondensujące) |
| Temperatura przechowywania |
-40 ~ 85°C |
| Wymiary |
165 x 112 x 54 mm |
| Waga |
00,85 kg |
| Instalacja |
Wstawianie kolei |
| Certyfikacja |
CE-EMC:EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC część 15 podczęść B (klasa B) ANSI C63.4:2014
|
| Specyfikacje oprogramowania |
| Topologia |
| WLAN |
IEEE 802.1q VLAN, do 4094 802.1Q VLAN VID
IEEE 802.1q VLAN, do 4094 grup
IEEE 802.1ad
WLAN oparty na MAC, do 256 wpisów
VLAN oparte na podsieci IP, do 128 wpisów
Protokołowe sieci VLAN ((Ethernet, SNAP, LLC), do 128 wpisów
Tłumaczenie VLAN, do 256 wpisów
GVRP (GARP VLAN Registration Protocol)
MVR (rejestracja wielokrotnej sieci VLAN)
|
|
Agregacja linków
(Port Trunk)
|
Statyczny (Hash z portem SA, DA, IP, TCP/UDP), do 5 grup głównych
Dynamiczny (IEEE 802.3ad LACP), do 5 grupy głównej
|
| Drzewo spanowe |
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
|
|
POE/POE+
|
IEEE802.3 przy mocy 30 W
IEEE802.3af 15,4W
|
| Ochrona pętli |
Wsparcie |
|
ITU-T G8032
Y.1344 ERPS (przewód Ethernet)
Ochrona)
|
Czas odzyskiwania < 50 ms
Sieć topologiczna pojedynczego pierścienia, podpierścienia, wielokrotnego pierścienia
|
| Cechy QoS |
| Klasa służby |
IEEE802.1p 8 aktywnych kolejek priorytetów dla każdego portu |
| Klasyfikacja ruchu QoS |
CoS oparte na IEEE802.1p
CoS oparte na priorytetach IP
CoS oparte na IP DSCP
|
| Klasyfikacja ruchu QoS |
QCL ((QoS List of Control): Typ ramy, Źródło/
Pozycja docelowa MAC, VLAN ID, PCP, DEI
QCE ((QoS Control Entry): protokół, IP źródłowy, IP
Fragment, numer portu DSCP, TCP/UDP
|
| DiffServ (RF 2474) Uwaga |
| Kontrola burzy |
dla Unicast, Broadcast, Multicast |
| Funkcje wielokrotnego przesyłania IP |
| IGMP / MLD Snooping |
IGMP Snooping v1, v2, v3/ MLD Snooping v1, v2
Profil filtracji portu
Dławienie, szybkie opuszczenie
Maksymalna grupa wielokrotnych transmisji: do 1022 wpisów
Zapytanie / statyczny port routera
|
| Elementy zabezpieczeń |
|
IEEE 802.1X
|
Zlokalizowane w porcie
MAC-Based
|
| ACL |
Liczba przepisów: do 256 wpisów
dla L2 / L3 / L4
L2: Adres MAC SA/DA/VLAN
L3: Adres IP SA/DA, podsieć
L4: TCP/UDP
|
| Autentyfikacja i rachunkowość RADIUS |
| Autentyfikacja i rachunkowość TACACS+, TACACS+ 3.0 |
| HTTPS, HTTP |
Wsparcie |
| SSL / SSH v2 |
Wsparcie |
|
Nazwa użytkownika hasło
Autentyfikacja
|
Lokalne uwierzytelnianie
Autoryzacja zdalna (za pośrednictwem RADIUS / TACACS+)
|
| Filtrowanie dostępu do interfejsu zarządzania |
Web, Telnet / SSH, konsola CLI RS-232
|
| Cechy zarządzania |
| CLI |
Cisco® jak CLI |
| Zarządzanie internetowe |
| Telnet |
Serwer |
| SNMP |
V1, V2c, V3 |
|
SW i konfiguracja
Uaktualnienie
|
TFTP, HTTP
Zbytne oprogramowanie w przypadku awarii aktualizacji
|
| Modbus/TCP |
Wsparcie w zakresie zarządzania i monitorowania
|
| RMON |
RMON I, RMON II |
| MIB |
RFC1213 MIB II, prywatny MIB |
|
DHCP
|
Serwer, klient, przekaźnik, wgląd
Opcja szpiegowania 82
Opcja przekazywania 82
|
| Ochrona źródła IP |
Wsparcie |
| Odzwierciedlenie portu |
Wsparcie |
| Wydarzenie Syslog |
Serwer Syslog (RFC3164) (serwer wsparcia 1) |
| Ostrzeżenie |
System syslog, e-mail, przekaźnik alarmu |
| NTP |
Klient |
| DNS |
Klient, pełnomocnik. |
| LLDP (IEEE 802.1ab) |
Protokół wykrywania warstwy łącza LLDP-MED |
| Funkcje IPv6 |
| Zarządzanie IPv6 |
Serwer Telnet/ICMP v6 |
| SNMP przez IPv6 |
Wsparcie |
| SSH przez IPv6 |
Wsparcie |
| IPv6 NTP |
Klient |
| IPv6 QoS |
Wsparcie |
| HTTP przez IPv6 |
Wsparcie |
| IPv6 Telnet |
Wsparcie |
| IPv6 TFTP |
Wsparcie |
|
IPv6 ACL
|
Liczba przepisów: maksymalnie 256 pozycji
dla L2 / L3 / L4
L2: Adres MAC SA/DA/VLAN
L3: Adres IP SA/DA, podsieć
L4: TCP/UDP
|
| L3 |
Wyświetlanie trasy, trasy statycznej,RIP,OSPF,VRRP,NQA |
| Inne cechy |
|
Zielony Ethernet
|
Wspiera IEEE802.3az EEE (Energy Efficient Ethernet)
Zarządzanie optymalizacją zużycia energii
Określ długość kabla i obniżenie mocy
dla portów z krótkimi kablami
Zmniejszyć moc dla portu, gdy nie ma połączenia
Zarządzanie energią LED:regulowanie natężenia diod LED
|
| Diagnostyka kablowa |
Odległość pomiarowa w punkcie normalnym lub pękniętym kabla UTP |
Akcesoria
| Przemysłowy nadajnik SFP |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Przemysłowy adapter zasilania Din-rail |
| IM-DAC220/DC48V2.5A |
AC220V do DC48V2.5A, -40 ∼80°C |
| IM-DAC220/DC48V5A |
AC220V do DC48V5A, -40 ∼80°C |
| IM-DAC220/DC48V10A |
AC220V do DC48V10A, -40°C |
