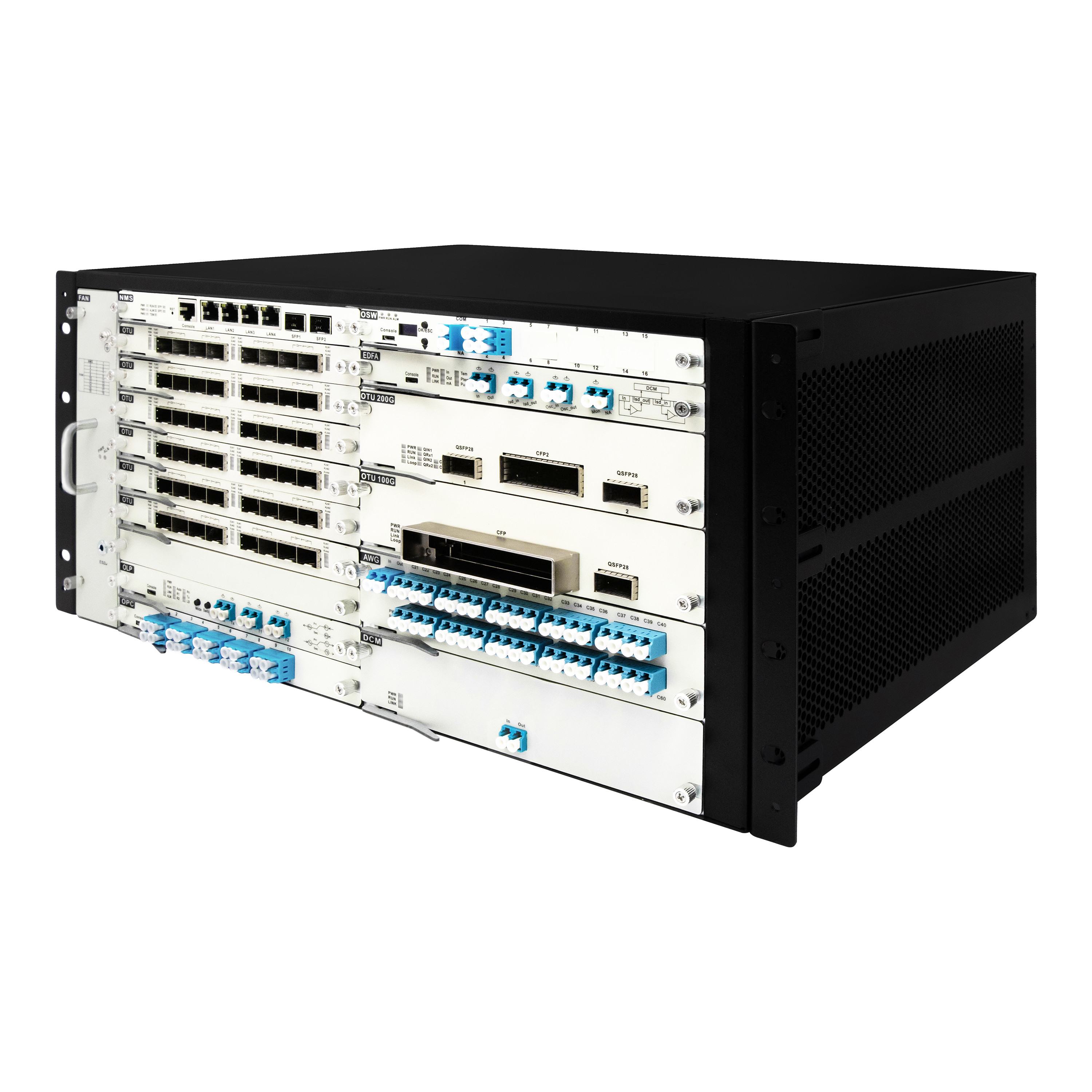

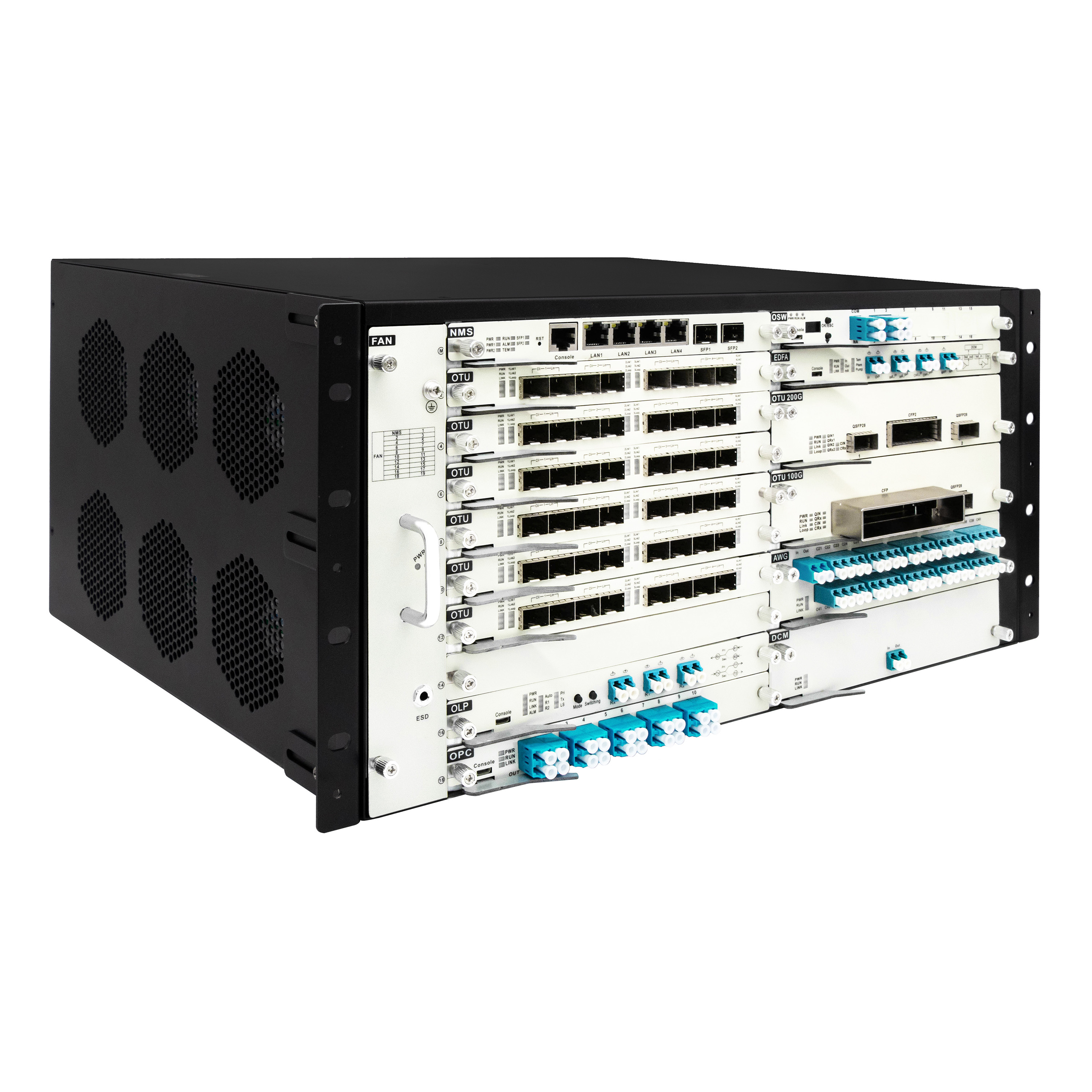

5U DWDM System sprzętu transmisji optycznej
WprowadzeniePlatforma transmisji DWDM / OTN
OM3800-5U jest zaprojektowany ze standardową 19-calową konstrukcją do wstawiania kart 5U, jedno podwozie zapewnia 20 gniazd modułów funkcjonalnych, 2 gniazda zasilania i 1 gniazdko wentylatora.Przyjmuje konstrukcję wyjścia światłowodowego przedniego panelu, umieszczając wszystkie interfejsy optyczne i interfejsy zarządzania siecią z przodu..Zimne powietrze jest wciągane do podwozia przez wentylator chłodzący, a następnie wydalane z lewej strony podwozia.

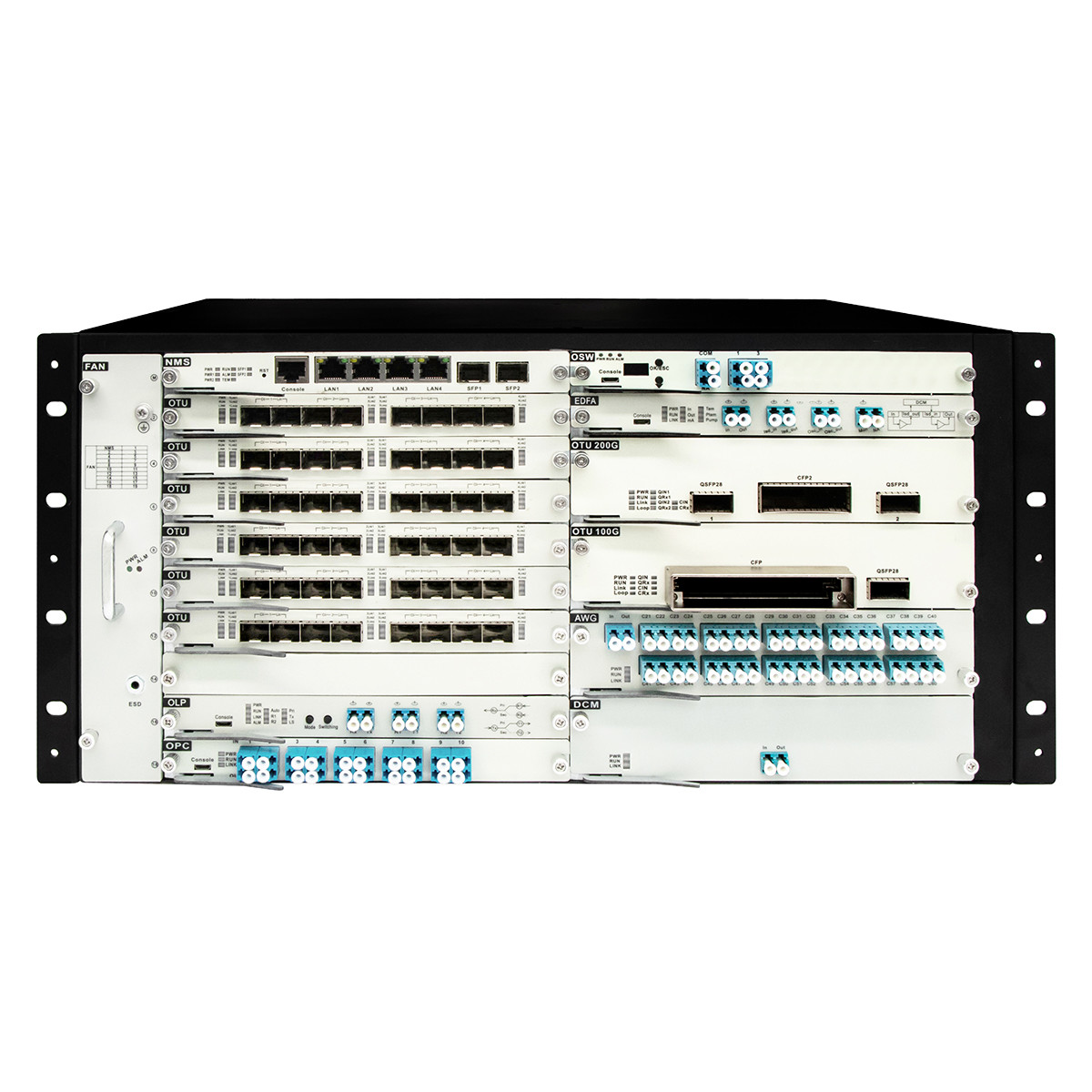

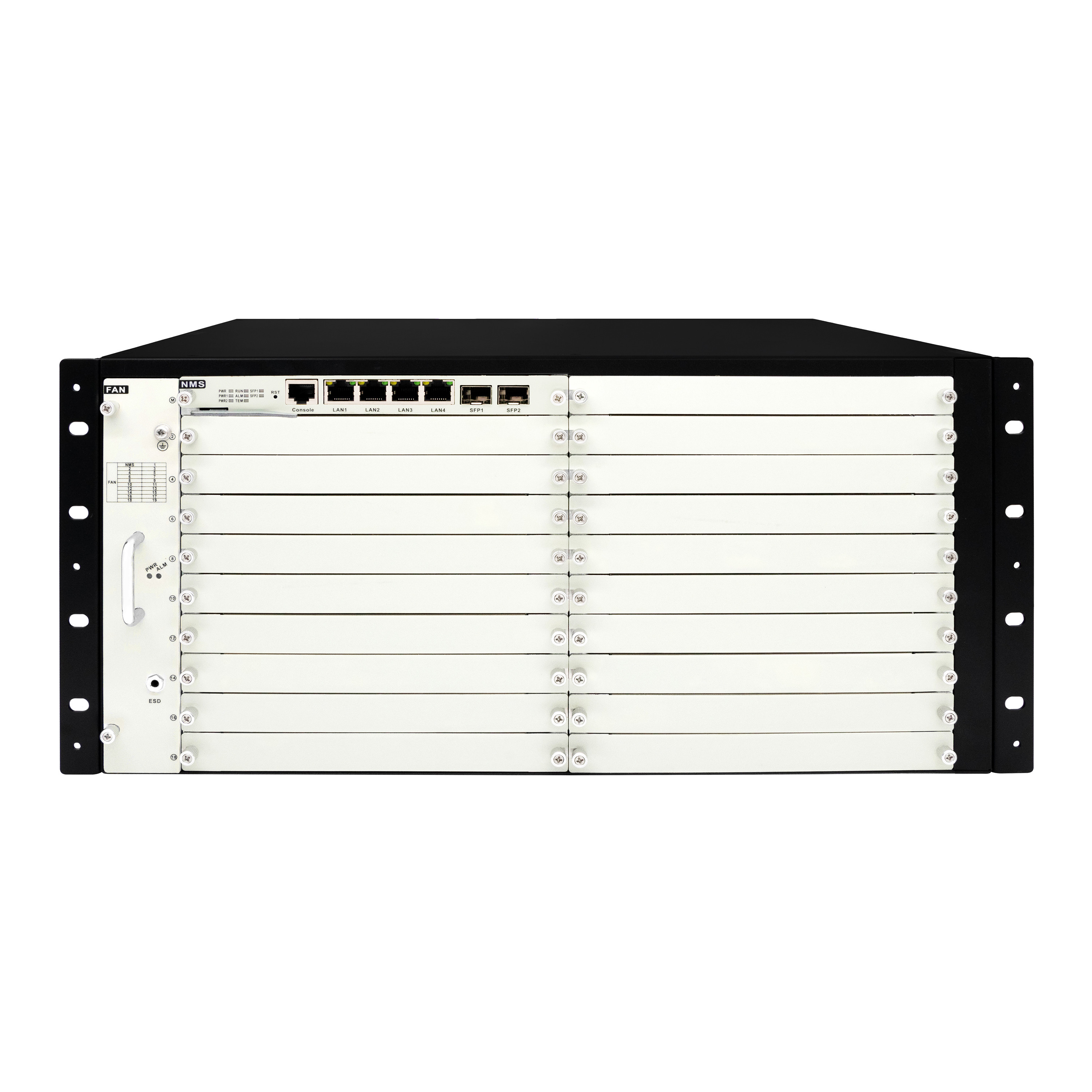

Panel przedni
Uwaga:
1. SLOT1 służy do wstawiania karty sterowania NMS (Network Management System), podczas gdy SLOT2 do 19 może pomieścić różnego rodzaju wizytówki.
2. FAN Slot: Używany do chłodzenia podwozia. Włączony wskaźnik PWR wskazuje normalne zasilanie wnętrza wentylatora. Jeśli światło ALM jest czerwone, oznacza to awarię wentylatora.światło ALM powinno być wyłączone.
3Światła wskazujące:
- PWR: włączony - normalne zasilanie; wyłączony - brak zasilania lub nieprawidłowe.
- ALM: włączony - awaria wentylatora lub alarm o wysokiej temperaturze; wyłączony - normalny.
Panel tylny
1. Slotowy zakład zasilania (PIU) znajduje się z tyłu urządzenia, obsługujący zarówno opcje prądu zmiennego (AC - APU) jak i prądu stałego (DC - DPU).zapewnienie zwolnień.
2Światła wskazujące:
- PWR-DC, PWR-AC: włączone - normalne zasilanie; wyłączone - brak zasilania lub nieprawidłowe.
Parametry produktu
| NAmie |
Dwypis |
| Pojemność przesyłowa |
96 x 10 Gbps / 96 x 100 Gbps |
| Jednostka zarządzania siecią |
Dysk zarządzania siecią EMS |
| OTU |
Wsparcie 1,25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps Kanał włóknisty
- CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN lub WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Wsparcie 8ch/16ch/40ch/48ch |
| EDFA |
Zwiększacz włókien erbiowych EDFA |
| DCM |
DCM:G.652/G655 Moduł światłowodowy kompensacji rozproszenia |
| Wpływ |
Ochrona optyczna OLP |
| Wielkość |
Karta usług |
191 (W) x 253 (D) x 20 (H) mm |
| 1U Podwozie 4-slotowe |
482.5 (W) x 350 ((D)) x 44.5 (H)) mm |
| Podwozie 2U 8-slotowe |
482.5 (W) x 350 (D) x 89 (H) mm |
| Podwozie 5U z 20 gniazdkami |
482.5 (W) x 350 ((D)) x 222,5 (H) mm |
| Środowisko |
Temperatura pracy |
-10°C ~ 60°C |
| Temperatura przechowywania |
-40°C ~ 80°C |
| Względna wilgotność |
5% ~ 95% Nie kondensujące |
| Tryb zasilania |
Podwójne źródło zasilania, AC220V/DC-48V opcjonalne |
| Zużycie energii |
1U < 120W, 2U < 200W, 5U < 400W |
Częste pytania
1Jesteś producentem?
Tak, mamy linię produkcyjną i zespół badawczo-rozwojowy.
Odwiedź nas za pośrednictwem poniższego linku VR, aby zobaczyć nasze biuro i obszar produkcji.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2- Jak długo to potrwa, jeśli zamówię?
Po otrzymaniu płatności rozpoczynamy produkcję.
Jeśli zamówicie popularne modele, zazwyczaj mamy zapasy.
Jeśli nie mamy zapasów, czas produkcji wynosi zazwyczaj 7~15 dni roboczych dla mniej niż 50 sztuk/pary.
3Jak wysłasz moje zamówienie?
Wysyłamy towary drogą lotniczą (DHL, UPS lub FEDEX) lub morską (w przypadku zamówienia hurtowego)
W porządku jest wysyłanie zakupionych przedmiotów za pośrednictwem konta wysyłki klienta lub spedycji.
Do przybycia do lokalnej celnej do odprawy potrzeba 3-5 dni kalendarzowych.
4Co to jest MOQ?
1 sztukę na parę.
Dla wielu modeli mamy zapasy, łatwo jest wysłać próbki do testowania.
5Mogę dostać zniżkę?
Tak i zazwyczaj opiera się na ilości i po badaniach próbkowych.
