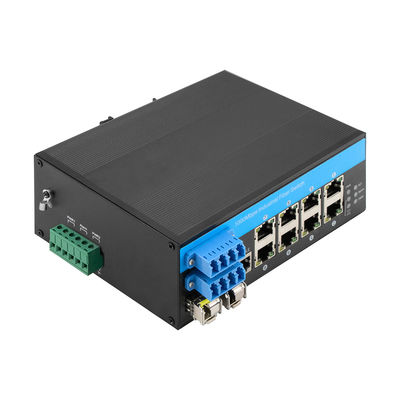

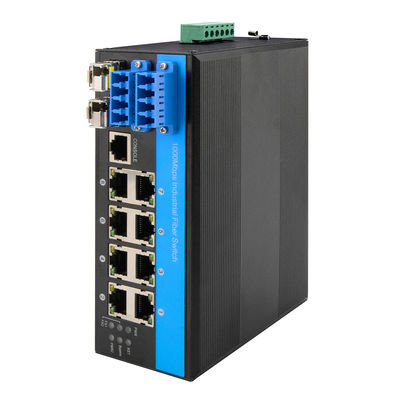

Przełącznik do obejścia światłowodowego zarządzany przez sieć
Wprowadzenie do przełącznika zarządzanego przemysłowo
Specyfikacja zarządzanego przełącznika Ethernet
| Nazwa produktu | 10/100/1000Mbps Zarządzany Przemysłowy Przełącznik Fibrowy (2F+8TP) |
| Model nr. | IM-FBS280GW |
| Port |
2 x 1000Mpbs port SFP SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km 8x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX) |
| Standardowy | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| WLAND ID | 4096 |
| Ramka Jumbo | 9.6KB |
| Tabela adresów MAC | 8K |
| Funkcje przełączania |
Tryb przekazywania: przechowywanie i przekazywanie Opóźnienie w wysyłaniu: <10 us Przepustowość systemu: 58 Gbps (nieprzepustowość) Wielkość pamięci DRAM: 128M Rozmiar błysku: 16M |
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m) 100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m) Odległość transmisji przez port SFP: 20Km, 40Km, 60Km, 80Km, 100Km |
| Światło LED | Zasilanie, sieć, światłowody, bypass |
| Zasilanie |
napięcie wejściowe: DC 12-52V Moc bezobciążeniowa: 5W Połączenie odwrotne: wsparcie |
| Środowisko |
Temperatura robocza: -40°C/75°C Temperatura przechowywania: -40°C -85°C Wilgotność robocza: 10%~90%, nie kondensująca Wilgotność magazynowa: 10%~95%, nie kondensująca |
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt EFT: IEC61000-4-4, ogólne ±6KV Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV |
|
Certyfikacja |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4:2014 |
| Informacje mechaniczne |
Skórka: skórka metalowa falista Klasa bezpieczeństwa: IP40 Wymiary: 158 x 115 x 60 mm Sposób montażu: mocowanie na szybie lub ścianie Masa netto/masa brutto: 0,75 kg/0,9 kg |
| Gwarancja | Wymiana w ciągu 1 roku; 3 lata naprawy |
Cechy zarządzania
Charakterystyka przełącznika optycznego
| Nazwa produktu | Przełącznik optyczny ośrodkowy |
| Interfejs zasilania | Standardowy przemysłowy blok końcowy. |
| Ochrona przed polaryzacją | Wsparcie |
| Interfejs światłowodowy | LC |
| Zakres długości fali | 850±40/1300±40nm; 1260~1650nm |
| Długość fali badawczej | 850/1300nm; 1310/1550nm |
| Wprowadzenie straty | Typ:00,6 dB Max:1.0 dB; Typ:0.6dB Max:10,0 dB |
| Strata zwrotu | MM≥30 dB SM≥50 dB |
| Wykrycie kanału | MM≥35 dB SM≥55 dB |
| Utrata polaryzacji | ≤ 0,05 dB |
| Utrata długości fali | ≤ 0,05 dB |
| Utrata temperatury | ≤ 0,05 dB |
| Powtarzalność | ≤ 0,05 dB |
| Napięcie robocze | 3.3V-5V |
| Żywotność | ≥100000000 razy |
| Czas przełączania | ≤ 10 ms |
| Moc optyczna przesyłowa | ≤ 500 MW |
| Środowisko |
Temperatura robocza: -20° ≈ 70°C Temperatura przechowywania: -40°C - 85°C |
Diagram połączeń
1. Moduł optyczny SFP dupleks
Ramy kontroli jakości
1Standardy: zgodne z ISO9001, CE, FCC, RoHS, IEEE, ITU-T; zgodne ze specyfikacjami klientów i punktami odniesienia wydajności.
2Proces: IQC → kontrola produkcji → badania funkcjonalne → badania środowiskowe → spalanie → kontrola końcowa.
3Kluczowe testy: przepustowość, VLAN/QoS, PoE, dokładność długości fali, OSNR, stabilność zasilania, trwałość (-40~75°C).
4Narzędzia: OSA, generator ruchu, analizator protokołu, komory środowiskowe.
5Zarządzanie: pełna identyfikowalność, zapisy QC, ciągła poprawa poprzez RCA i informacje zwrotne.
Częste pytania
Czy twój przełącznik obsługuje 155 Mb/s transwiwerów?
O: Tak, prędkość optyczna wynosi 100M/1000M/2500M. Proszę skonfigurować prędkość 100M w interfejsie zarządzania, moduły megabit działają.
Czy możliwe jest wydrukowanie mojego logo?
O: Tak, zazwyczaj znajduje się na górnym panelu urządzenia.
Co to za napięcie?
Odpowiedź: 6KV. Jest to popularny standard na rynku.
Czy wasze przełączniki obsługują jakieś protokoły pierścieniowe?
O: Tak, nasze przełączniki obsługują STP/RSTP/MSTP i ERPS do konfiguracji pierścieni.
Lista opakowań
Po pierwszym użyciu produktu należy najpierw sprawdzić, czy opakowanie i akcesoria są kompletne!
Uwaga: nadajnik światłowodowy i adapter zasilania NIE są włączone do pakietu, należy kupić oddzielnie.
