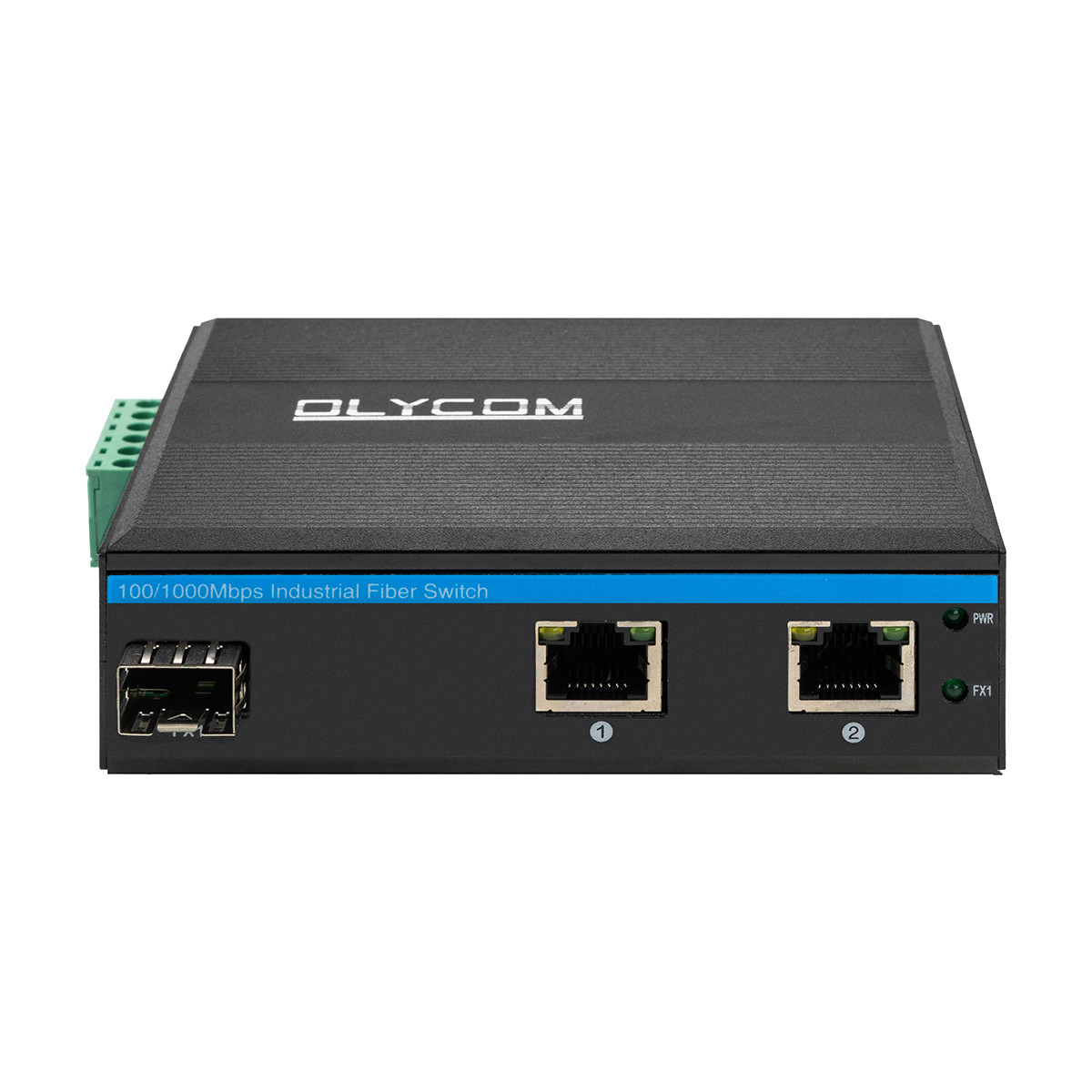

Mini konwerter światłowodowy Przemysłowy przełącznik Ethernet Przełącznik Poe DC48V
Kluczowe cechy mini optycznego konwertera mediów
- Wspieranie zasilania kamer IP POE za pośrednictwem bezprzewodowego punktu dostępu (AP) 5 kategorii kabli Ethernet.
- IEEE 802.3af/na zasilanie do 1 ~ 2 portów RJ45
- 2x 10/100/1000Mbps Porty RJ45 z automatycznym wykrywaniem
- 1 x 1000 Mbps port światłowodowy SFP

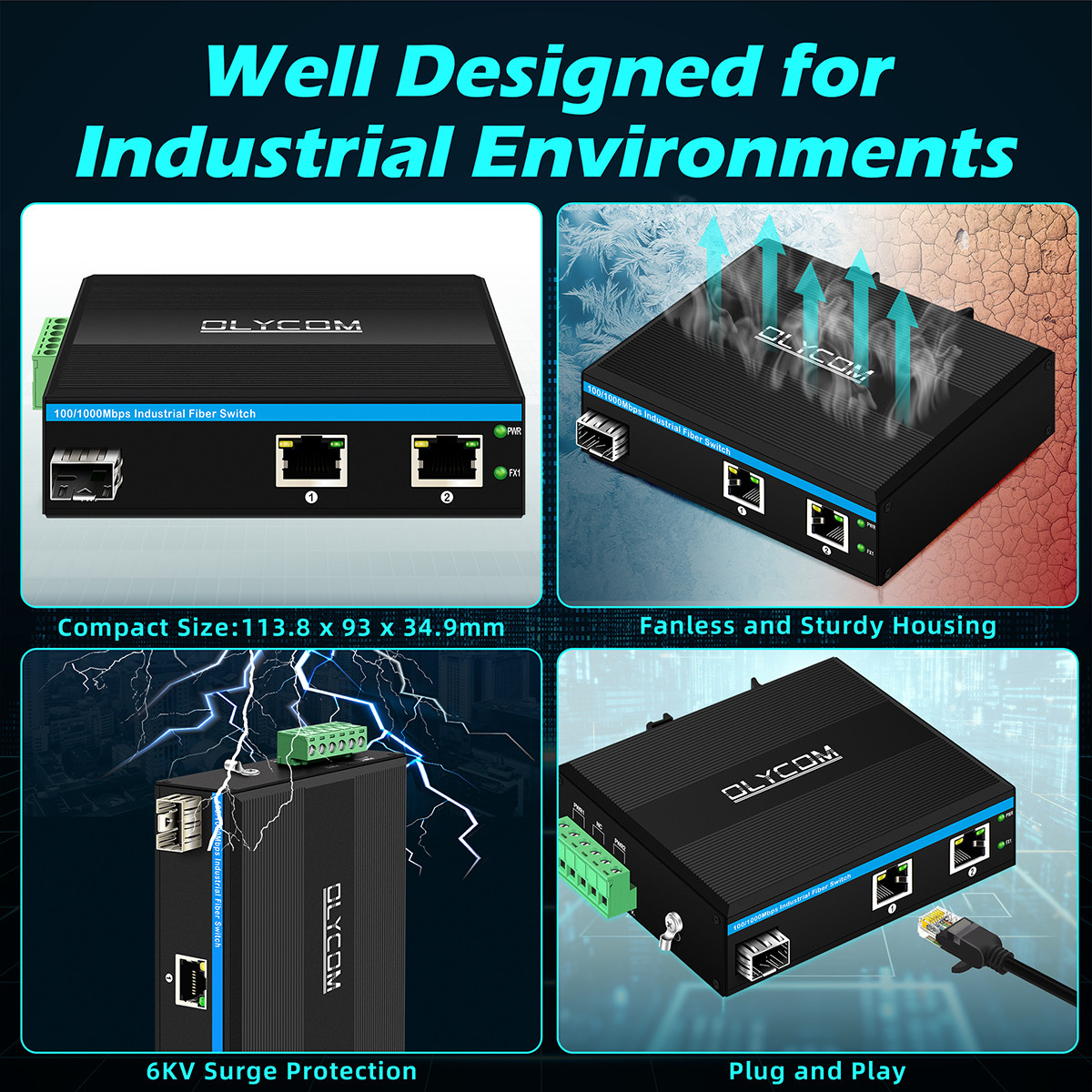

- 6 KV Ethernet ochrona przed napięciami, dostosowana do trudnych warunków zewnętrznych
- Wspieranie automatycznego MDI/MDIX
- Tryb sterowania przepływem: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem przeciwciśnienia
- Zgodne z IEEE 802.3 10Base-T i IEEE 802.3u 100Base-TX
- Maksymalna moc do 15,4 W w warunkach standardowych, 30 W w warunkach standardowych dla każdego portu PoE
- Wykrywanie modeli PoE urządzeń elektrycznych.
- Mechanizm przełączania przechowywania i przekazywania
- Temperatura środowiska pracy: -40 ° ~ 75 ° c
Specyfikacjaz przełącznika Ethernet przemysłowego
| Nazwa produktu |
10/100/1000Mbps Przemysłowy przełącznik światłowodowy POE (1F+2TP) |
| Model nr. |
IM-FP122GE |

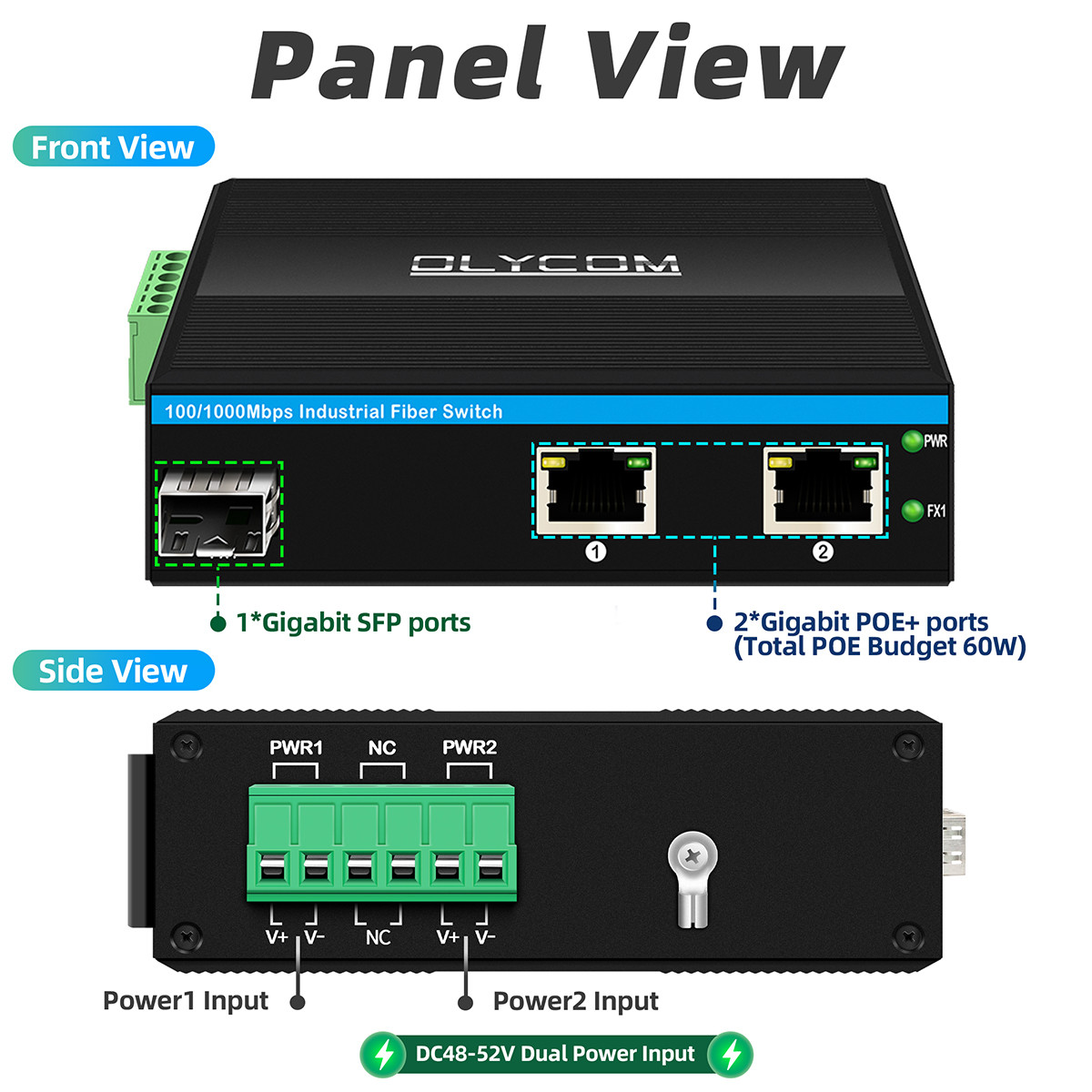

| Port |
1x 1000Mpbs port SFP
SM:1310nm/1550nm, 20km
1490nm/1550nm,40~120Km
MM:1310nm,2km
2x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
| Funkcje przełączania |
Sposób transmisji: przechowywanie i przekazywanie
Szerokość pasma systemu: 40 Gbps (nieprzepływ ruchu)
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Port SFP, odległość transmisji: 20km, 40km, 60km, 80km, 100km
|
| Światła LED |
Elektryczność, sieć, światłowody |
| Zasilanie |
napięcie wejściowe zasilania POE: 48V (maksymalnie 52V),
Jednorazowa moc wyjściowa zasilania PoE: 15,4 W (port 1~2)
(802.3 w standardach wymagane specjalne instrukcje)
|
| Środowisko |
Temperatura pracy: -40°75°C
Temperatura przechowywania: -40°C - 85°C
Wilgotność robocza: 10%~90%, bez kondensacji
Wilgotność magazynowania: 10%~95%, nie kondensująca
|
| Standardy branżowe |
EMI:FCC Część 15 Podczęść B Klasa A,EN 55022 Klasa A
EMS:EN 61000-4-2 (ESD) Poziom 3,EN 61000-4-3 (RS) Poziom 3,EN 61000-4-4 (EFT) Poziom 3,EN 61000-4-5 (Surge) Poziom 3,EN 61000-4-6 (CS) Poziom 3,EN 61000-4-8
System kontroli ruchu drogowego:NEMA-TS2
Wibracja:IEC 60068-2-6
Wolny upadek:IEC 60068-2-32
Wstrząs:IEC 60068-2-27
Kolejny ruch kolejowy:EN 50121-4
|
| Bezpieczeństwo |
Znak CE, handlowy
CE/LVD EN60950
|
| Informacje mechaniczne |
Muszelka: Muszelka z metalu falistego
Klasa bezpieczeństwa: IP40
Wymiary: 113,8 x 93 x 34,9 mm
Sposób montażu:mocowanie na szybie
|
| Gwarancja |
Wymiana w ciągu 1 roku; 5 lat naprawy |

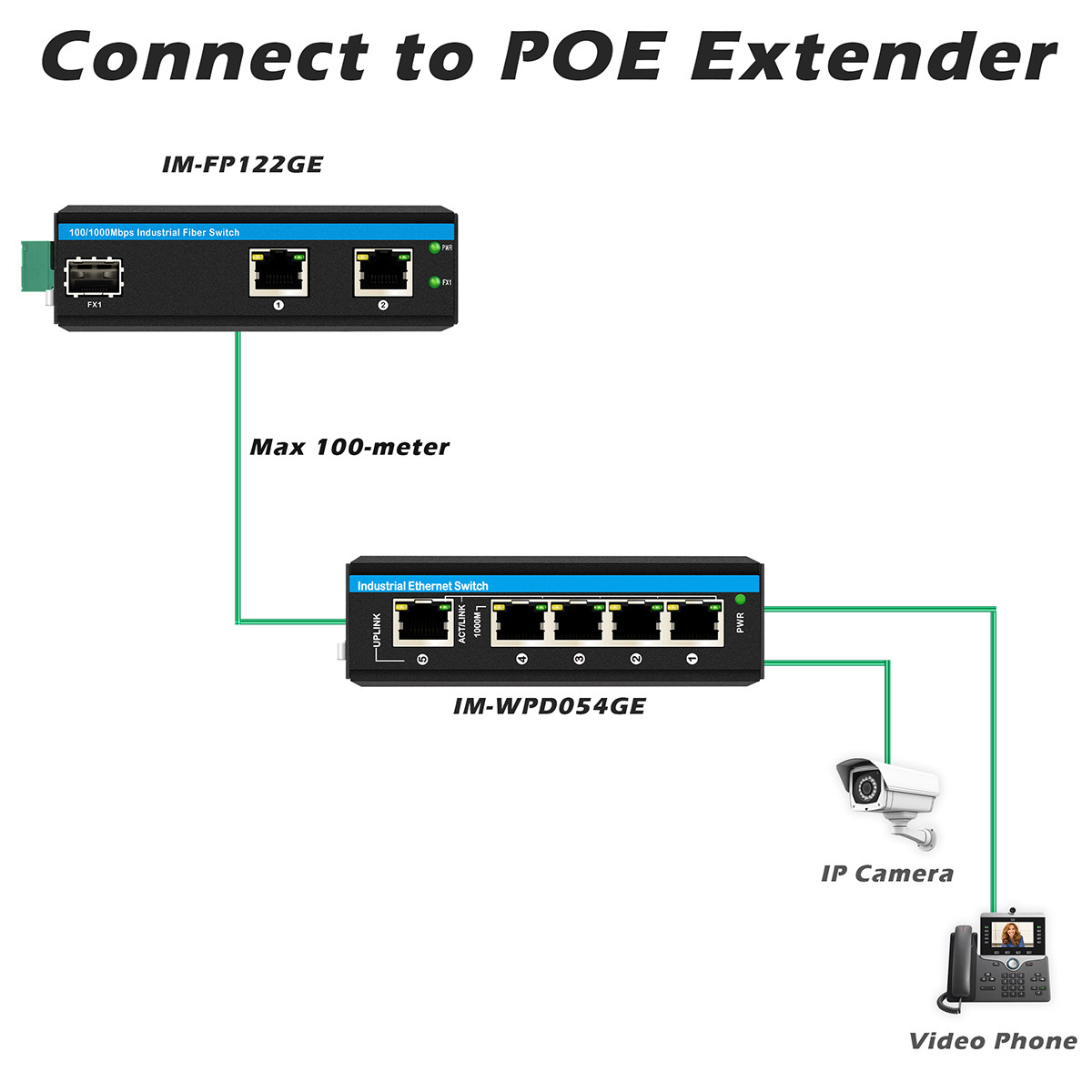

Zastosowanie przełącznika włókna przemysłowego
- Nie.
Kroki produkcyjne:
- Spawanie: Spawanie niezbędnych elementów
- Czyszczenie: Aby uniknąć ewentualnych zaburzeń funkcji spowodowanych pyłem lub pozostałościami na płytkach PCB.
- Montowanie: buduje elementy produktu, takie jak panele, śruby, płyty PCB.
- Badanie: Aby upewnić się, że produkt po montażu w zasadzie działa dobrze
- Starzenie: Aby sprawdzić, czy produkt może pracować bezproblemowo przez długi czas bez jakichkolwiek drobnych usterek, takich jak wskaźniki LED, napięcie.
- Testy: Aby sprawdzić, czy produkt może prawidłowo przetwarzać dane lub sygnały wideo.
- Testy QC: to trzecia i ostatnia kontrola jakości produktu.nasi pracownicy opakują je zgodnie z wymaganiami klienta i dołączą do pudełka etykiety produktu.
- Po zakończeniu tych czynności produkt trafi na rynek.
Częste pytania
1Jakie jest napięcie wejściowe?
A: W przypadku przełączników PoE jest to DC48V ~ 52V.
W przypadku przełączników bez PoE jest to DC12V ~ 52V.
2Jaki jest budżet energii?
Odpowiedź: Każdy port PoE obsługuje moc wyjściową 15,4W/30W/60W.
Domyślna moc wyjściowa wynosi 30 W (prosimy, dajcie nam znać, jeśli potrzebujecie 60 W)
Całkowity budżet: Watty wyjściowe każdego portu razy porty PoE
3- Czy to załatwione?
A: Nie, ta seria nie jest zarządzana.
Mamy jeszcze jedną serię do wyboru.
4Jaką metodę instalacji obsługuje?
A: Wspiera Din Rail i montaż ścienny.
Jeśli potrzebny jest specjalny zestaw montażowy, to w porządku, zajmowaliśmy się tym wcześniej.
5Port światłowodowy obsługuje prędkość 100M?
Tak, dla modeli 100M, obsługuje tylko moduły 100M.
W przypadku modeli gigabitów, port światłowodowy jest 100M/1000M autoadaptywny, można wstawić moduły 155Mb/s lub 1,25Gb/s, oba będą działać.
