16 Port Managed Industrial Ethernet Switch 8RJ45+8SFP POE Switch z 4*RS485+2*CAN BUS

8 x 1000Mpbs port SFP

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)

2 x CAN Bus (Standardowy identyfikator ramy 11-bitowej, rozszerzony identyfikator ramy 29-bitowej,

Wsparcie dla protokołów J1939, CANopen, DeviceNet i innych (wymagana konfiguracja oprogramowania)

4 x RS485 (współpraca z protokołem TCP/UDP)

1 x port konsoli (RJ45, współczynnik Baud: 115200)

Sposób transmisji: przechowywanie i przekazywanie

Szerokość pasma systemu:58Gbps (nieprzepływ ruchu)

Wielkość pamięci DRAM: 128M Wielkość Flash: 16M Wielkość pakietu buforowego: 4Mb

Protokół

IEEE 802.3 ((10Baza-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W ((POE)

IEEE 802.3 przy 30W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 Pierścień ERPS

IEEE 802.1Q ((VLAN)

IEEE 802.3x (regulacja przepływu)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab ((LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Wspiera IEEE802.1q VLAN, port VLAN, Mac VLAN, IP subnet VLAN, protokół VLAN, konwersję VLAN MVR.

Wspiera zarządzanie IEEE802.3az EEE (Energy Efficient Ethernet), optymalizuje zużycie energii.

Wspiera STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR).

Wspiera QoS, klasyfikację transmisji QoS, CoS, kontrolę przepustowości (kierunek wejścia/wyjścia), tłumienie burz, usługi różnicowe.

Wspiera dynamiczną agregację linków IEEE 802.3ad LACP, agregację linków statycznych.

Wspiera wykrywanie IGMP/MLD V1/V2/V3, filtrowanie/adaptację IGMP, zapytanie IGMP.

Wspiera raport IGMP proxy, wykrywanie MLD.

Bezpieczeństwo: oparte na portach i Mac IEEE802.1X, RADIUS, ACL.

Wspiera IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Wspiera Cisco®, takie jak CLI, zarządzanie siecią internetową, SNMP v1/v2c/v3, Telnet.

Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego w celu zapobiegania awarii aktualizacji.

Wspiera RMON, MIB II, odzwierciedlanie, dziennik zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Wspiera IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Wsparcie dla SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

napięcie wejściowe zasilania POE: 48V (maksymalnie 52V),

Jednorazowe źródło zasilania PoE moc wyjściowa: 30W (port 1~8)

(standardy 802.3bt wymagają specjalnych instrukcji)

Standardy: ISO 11898-2 (wysokich prędkości CAN)

Prędkość komunikacji: 10Kbps~1Mbps (konfiguracyjna)

Maksymalna liczba węzłów: 110 (domyślne dopasowanie oporu końcowego)

Opór końcowy: 120Ω (opcjonalny opór końcowy wbudowany do każdego CAN)

Ochrona izolacyjna: obsługuje izolację 2500V prądu stałego (nieobowiązkowa)

Protokół komunikacji: obsługuje CAN 2.0A/B, CAN FD

Zakres napięcia przycisku: -3V ~ +32V (ochrona przeciwprzesileniu)

Standardy: TIA/EIA-485-A

Tryb pracy: Full-duplex lub Half-duplex (konfiguracyjny)

Prędkość komunikacji: 115200 bps (konfiguracyjna)

Maksymalna liczba węzłów: 32 (domyślnie) lub rozszerzalna do 256 (wymaga się wielokrotnika)

Ochrona izolacyjna: obsługuje izolację 1500 V prądu stałego (nieobowiązkowa)

Zakres napięcia przycisku: -7V ~ +12V (ochrona przed przewyższeniami)

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4:2014

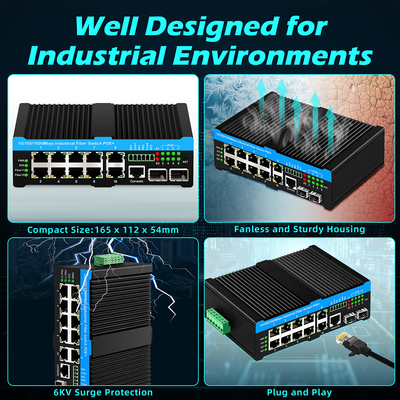

Skrytka:Włókna metalowe; klasa bezpieczeństwa:IP40;

wymiary: 158 x 114,8 x 60 mm;

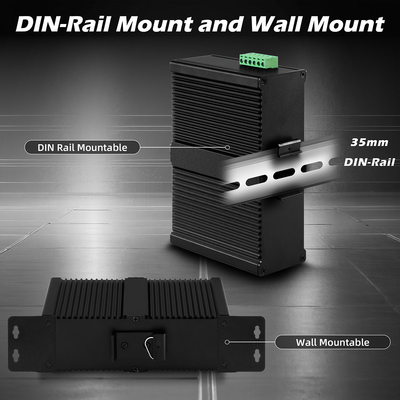

Sposób montażu:mocowanie na szybie
