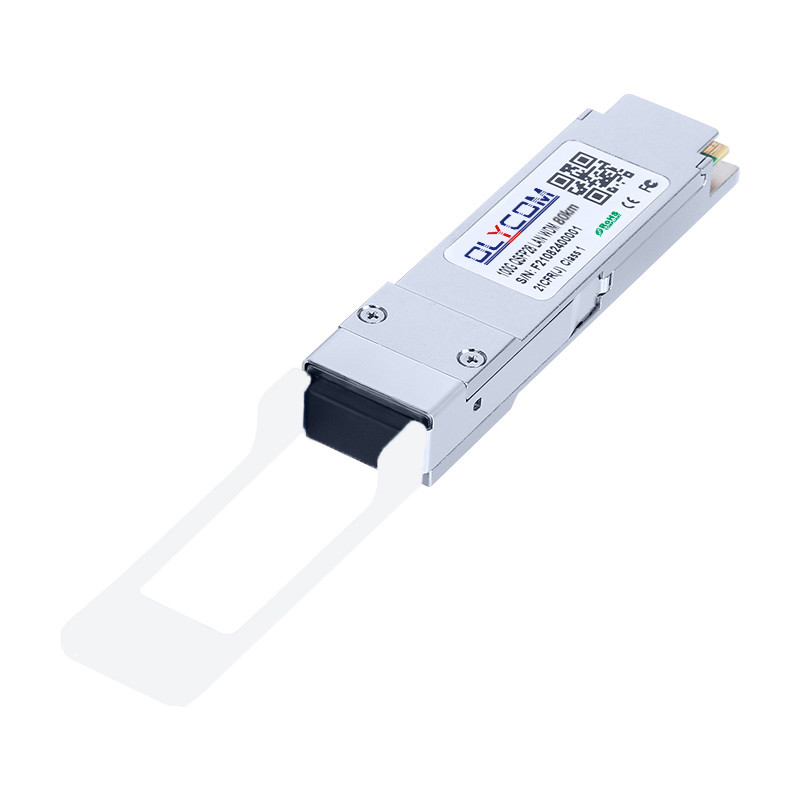

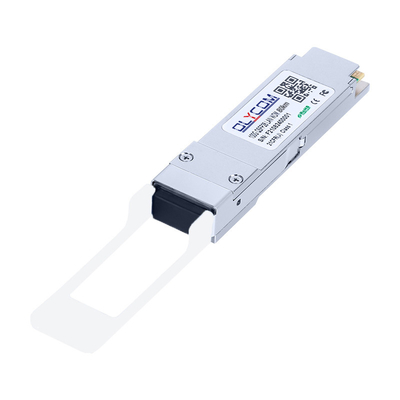

100 Gbps QSFP28 SFP Transceiver ZR4 LC Single Mode
80km 1295nm~1310nm
Kluczowe cechy modułu SFP 100Gpbs
- Prędkości linii wsparcia od 103,125 Gb/s
- Prędkość bitowa pasma 25,78 Gb/s 100GE
- Przekaz do 80 km z KR4-FEC
- Pojemnik laserowy LAN WDM EML i odbiornik PIN z SOA
- Wspieranie funkcji Multi-Pin z IntL/RxLOSL i LPMode/TxDIS
- Interfejs elektryczny I/O dużych prędkości (CAUI-4)
- Interfejs I2C z zintegrowanym monitorowaniem diagnostycznym cyfrowym
- Pakiet QSFP28 MSA z łącznikiem LC dupleks
- Jednorazowe źródło zasilania +3,3V
- Maksymalne zużycie mocy 4,5 W
- Zgodne z dyrektywą UE 2015/863/UE
- Temperatura pomiarowa: od 0 do +70 °C
Maksymalne ratingi bezwzględne
|
Parametry
|
Symbol
|
Min.
|
Max, proszę.
|
Jednostka
|
|
Temperatura przechowywania
|
TS
|
-40
|
+85
|
°C
|
|
Maksymalne napięcie zasilania
|
Wpływ
|
- 0.5
|
3.6
|
V
|
|
Relatywny operacyjny wilgotność
|
RH
|
|
85
|
%
|
Zalecane środowisko operacyjne
|
Parametry
|
Symbol
|
Min.
|
Typowe
|
Max, proszę.
|
Jednostka
|
Uwaga:
|
|
Temperatura obudowy operacyjnej
|
TC
|
0
|
|
+70
|
°C
|
|
|
Napięcie zasilania
|
VCC
|
3.13
|
3.3
|
3.47
|
V
|
|
|
Prąd zasilania
|
Ja...CC
|
|
|
1.82
|
A
|
|
|
Maksymalne rozpraszanie mocy
|
PD
|
|
|
4.5
|
W
|
|
|
Zgromadzenie współczynnika bitów
|
BRAVE
|
|
103.125
|
|
Gb/s
|
|
|
Wskaźnik przebiegu biegu
|
BRLANE
|
|
25.78125
|
|
Gb/s
|
|
|
Odległość transmisji
|
TD
|
|
|
80
|
km
|
|
|
Włókna sprzężone
|
Włókna jednowarunkowe
|
9/125um SMF
|
Charakterystyka optyczna
|
Parametry
|
Symbol
|
Min.
|
Typowe
|
Max, proszę.
|
Jednostka
|
Uwaga:
|
|
Przekaźnik
|
|
Prędkość sygnalizacji na pasie
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Lane Wavelengt
|
L0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
L1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
L2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
L3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Całkowita moc startowa, 100 GE
|
PT
|
7
|
|
12.5
|
dBm
|
1
|
|
Średnia moc startowa na pasie,
|
Pavg
|
1
|
|
6.5
|
dBm
|
1
|
|
OMA, każdy pas.
|
POMA
|
2
|
|
6.5
|
dBm
|
1
|
|
Różnica mocy uruchomienia między dowolnymi dwoma pasami (średnia i OMA) między dowolnymi dwoma pasami (OMA)
|
Ptx, diff
|
|
|
3
|
dB
|
|
|
Średnia moc wyjściowa (wyłączenie lasera)
|
Pwyłączony
|
|
|
- 30
|
dBm
|
|
|
Współczynnik tłumienia w trybie bocznym
|
SMSR
|
30
|
|
|
dB
|
|
|
Wskaźnik wyginięcia, 100GE
|
Wylotowe
|
8.2
|
|
|
dB
|
|
|
RIN20OMA
|
RIN
|
|
|
-130
|
dB/Hz
|
|
|
Toleracja straty zwrotu optycznegonce
|
TOL
|
|
|
20
|
dB
|
|
|
Odbicie nadajnika
|
RT
|
|
|
-12
|
dB
|
|
|
Maska do oczu optyczne
|
{0}25,0.4, 0.45, 0.25, 0.28, 0, 4}
|
%
|
2
|
|
Odbiornik
|
|
Częstotliwość sygnalizacjie
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Środkowa pasma fali 0
|
λ0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
Środkowa pasma długości fali 1
|
λ1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
Środkowa pasma długości fali 2
|
λ2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
Środkowa pasma długości fali 3
|
λ3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Próg szkody , każdy pas
|
Szkody
|
5.5
|
|
|
dBm
|
|
|
Średnia moc odbioru na pasie
|
|
- 28
|
|
-6
|
dBm
|
3
|
|
Wskaźnik czułości odbiornika
|
SDziałalność
|
|
|
-27
|
dBm
|
3
|
|
Los Assert
|
LosA
|
-36
|
|
|
dBm
|
|
|
Los De-asert
|
LosDA
|
|
|
- 28
|
dBm
|
|
|
Los Hysteresis
|
Utrata
|
0.5
|
|
5
|
dB
|
|
Wymiary mechaniczne
Informacje dotyczące zamówień
|
Część Nbrązowy
|
Opis produktu
|
|
OQSPLHG80D
|
100Gbps QSFP28ZR4, LC,80km, 0°C~+70°C, z DDM
|
