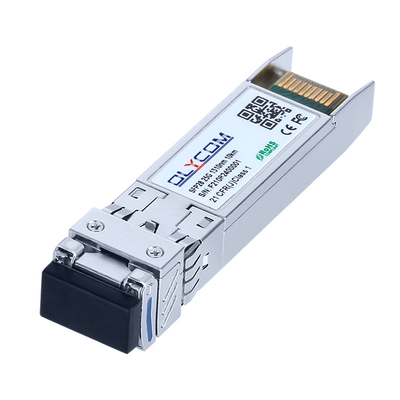

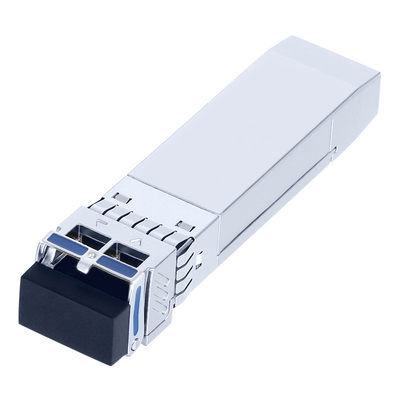

Opis
Zastosowanie
25GBASE-LR
![]()
Właściwości optyczne i elektryczne
| Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka | Uwaga: | ||
| Przekaźnik | ||||||||
| Długość fali środkowej | λc | λc-6.5 | λc | λc+6.5 | nm | |||
| Szerokość widma ((-20dB) | Δλ | 1 | nm | |||||
| Wskaźnik tłumienia w trybie bocznym | SMSR | 30 | - | dB | ||||
| Średnia moc wyjściowa | Pout | 0 | 6 | dBm | 1 | |||
| Wskaźnik wyginięcia | Wylotowe | 3.5 | dB | |||||
| Dyferencjał wahań danych wejściowych | Numer pojazdu | 180 | 850 | mV | 2 | |||
| Impedancja różnicowa wejścia | ZIN | 90 | 100 | 110 | Ω | |||
| Wyłączyć TX | Wyłączyć | 2.0 | Vcc | V | ||||
| Włącz | 0 | 0.8 | V | |||||
| Błąd TX | Wina | 2.0 | Vcc | V | ||||
| Normalne | 0 | 0.8 | V | |||||
| Odbiornik | ||||||||
| Długość fali środkowej | λc | 1260 | 1620 | nm | ||||
| Wrażliwość odbiornika | - Trzynaście.3 | dBm | 3 | |||||
| Przesyłka odbiornika | 2 | dBm | 3 | |||||
| Kwota ekspozycji | Zgubiony | -15 | dBm | |||||
| Wpływ z tytułu strat | LOSA | - 30 | dBm | |||||
| LOS histereza | 0.5 | dB | ||||||
| Wynik danych różnica wahania | Vout | 300 | 900 | mV | 4 | |||
| Losy | Wysoki | 2.0 | Vcc | V | ||||
| Niski | 0.8 | V | ||||||
Mapa pamięci diagnostycznej cyfrowej
Odbiorniki dostarczają zawartości pamięci seryjnej ID i informacji diagnostycznych na temat obecnych warunków pracy za pomocą seryjnego interfejsu 2-przewodowego (SCL, SDA).
Wszystkie informacje diagnostyczne z kalibracją wewnętrzną lub kalibracją zewnętrzną są wdrażane, w tym monitorowanie mocy odbieranej, monitorowanie mocy przesyłanej, monitorowanie prądu strumieniowego,monitorowanie napięcia zasilania i monitorowanie temperatury.
Mapa pamięci diagnostycznej cyfrowej definiuje konkretne pole danych w następujący sposób.
![]()
Opis szpilki
![]()
| Szpilka | Nazwa sygnału | Opis | Włącz sekcję. | Uwaga: |
| 1 | VEET | Powierzchnia nadajnika | 1 | |
| 2 | TX FAULT | Wskazanie usterki nadajnika | 3 | Uwaga 1 |
| 3 | TX INDIABLE | Wyłączyć nadajnik | 3 | Uwaga 2 |
| 4 | SDA | Serialny sygnał danych SDA | 3 | |
| 5 | SCL | Serialny sygnał zegara SCL | 3 | |
| 6 | MOD_ABS | Moduł nieobecny. | 3 | |
| 7 | RS0 | Nie podłączony | 3 | |
| 8 | Losy | Utrata sygnału | 3 | Uwaga 3 |
| 9 | RS1 | Nie podłączony | 3 | |
| 10 | VEER | Powierzchnia odbiornika | 1 | |
| 11 | VEER | Powierzchnia odbiornika | 1 | |
| 12 | /R&D | Inv. Otrzymane dane | 3 | Uwaga 4 |
| 13 | RD+ | Otrzymane dane wycofane | 3 | Uwaga 4 |
| 14 | VEER | Powierzchnia odbiornika | 1 | |
| 15 | VCCR | Zasilanie odbiornika | 2 | |
| 16 | VCCT | Zasilanie nadajnika | 2 | |
| 17 | VEET | Powierzchnia nadajnika | 1 | |
| 18 | TD+ | Przekazanie danych | 3 | Uwaga 5 |
| 19 | TD- | Przekazanie danych | 3 | Uwaga 5 |
| 20 | VEET | Powierzchnia nadajnika | 1 |
Wymiar
![]()
Informacje dotyczące zamówień
| Numer części | Opis produktu |
| OSPLTG10D | 1271~1371nm, 25,78Gbps, LC, 10km, 0°C~+70°C, z DDM |
| Przewodnik długości fali λC | |||||||||||
| Kod | λC | Jednostka | Kod | λC | Jednostka | Kod | λC | Jednostka | Kod | λC | Jednostka |
| 27 | 1271 | nm | 29 | 1291 | nm | 31 | 1311 | nm | 33 | 1331 | nm |
| 35 | 1351 | nm | 37 | 1371 | nm | ||||||
