Przełącznik przemysłowy PoE z zasilaniem DC dla systemów solarnych i zapasowych systemów bateryjnych

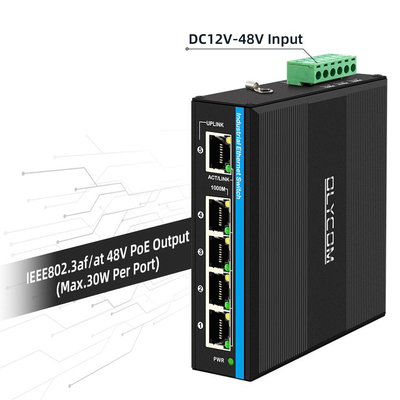

Kluczowe cechy przełącznika z wejściem DC 12V/24V/48V

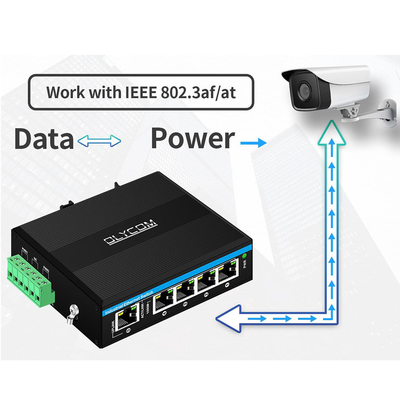

- Obsługa zasilania kamer IP PoE przez punkt dostępowy (AP) za pomocą kabla Ethernet kategorii 5.
- Zasilanie IEEE 802.3af/at na 1 ~ 4 portach RJ45
- 4 porty RJ45 10/100/1000 Mb/s z automatycznym wykrywaniem
- 1 port sieciowy 10/100/1000 Mb/s uplink
- Wbudowany wzmacniacz napięcia dla wejścia DC12-48V, który może być używany do zasilania słonecznego/systemu magistrali/VoIP/systemu monitoringu CCTV
- Ochrona przeciwprzepięciowa Ethernet 6KV, dostosowana do trudnych warunków zewnętrznych
- Obsługa Auto MDI/MDIX
- Tryb kontroli przepływu: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem Back pressure
- Zgodność z IEEE 802.3 10Base-T i IEEE 802.3u 1000Base-TX
- Maksymalna moc do 15,4 W w standardzie af, 30 W w standardzie at na każdy port PoE
- Wykrywanie modeli PoE urządzeń elektrycznych.
- Temperatura otoczenia pracy: -40℃~75℃
| Nazwa produktu |
Przemysłowy przełącznik sieciowy PoE 10/100/1000 Mb/s (5TP) |
| Model nr. |
IM-WP054BGE |
| Port |
1 port sieciowy 10/100/1000 Mb/s uplink
4 x 10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
|
| Protokół |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Funkcje przełączania |
Tryb transmisji: Przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 10 Gb/s (bez zatorów)
Szybkość przekazywania: 14,88 Mpps
MAC: 2K
Rozmiar bufora pakietów: 1,75 Mb
|
| Nośnik sieciowy |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|

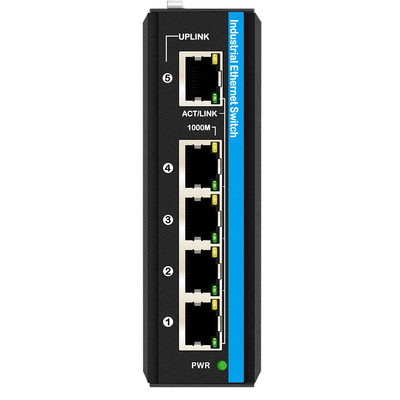

| Diody LED |
Zasilanie, Sieć
PWR: Zasilanie
Pomarańczowy: Wskaźnik prędkości
Wł.: Prędkość pracy wynosi 1000 Mb/s
Wył.: Rozłączony lub prędkość pracy wynosi 10/100 Mb/s
Zielony: Wskaźnik Link/Act
Wł.: transmisja jest normalna
Miga: w trakcie transmisji
Wył.: transmisja NIE jest normalna
|
| Zasilanie |
Napięcie wejściowe zasilania PoE: DC12V-48V
Moc wyjściowa pojedynczego zasilania PoE: 15,4W/30W (port 1~4)
Całkowity budżet PoE: 120W
Napięcie wyjściowe PoE: DC48V, aktywne PoE
|
| Środowisko |
Temperatura pracy: -40°～75°C
Temperatura przechowywania: -40°～85°C
Wilgotność pracy: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne ±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Gwarancja
|
3 lata, dożywotnia pomoc techniczna
|
Lista pakowania
- 1 szt. przełącznik
- 1 szt. instrukcja obsługi
Uwaga
Akcesoria (uchwyt na szynę DIN, zasilacz, kabel sieciowy itp.) NIE są dołączone do pudełka
Proszę przygotować je samodzielnie lub kupić cały zestaw od nas
Informacje o pudełku wysyłkowym
Rozmiar produktu: 11,4*9,3*3,5 cm
Rozmiar pudełka wewnętrznego: 23*16,5*5,8 cm
Waga produktu: 0,35 kg
Waga opakowania: 0,45 kg
Rozmiar kartonu głównego: 67*33*47 cm
Ilość w opakowaniu: 40 szt.
Waga opakowania: 20 kg
Zastosowanie przełącznika brzegowego PoE poza siecią
W systemie PoE większość urządzeń otrzymuje napięcie DC48V lub wyższe, aby działać, jeśli jest to tylko DC12V lub DC24V, PoE nie będzie działać).
W modelu IM-WP054BGE wbudowany jest wzmacniacz napięcia, który zwiększa niskie wejście DC (zazwyczaj DC12V~DC48V) z zasilacza, UPS, zasilania bateryjnego itp.
Następnie PoE zostanie aktywowane dla scenariuszy monitoringu CCTV.
Poniżej przedstawiono kilka popularnych zastosowań
- System zasilania słonecznego
- Sieć pojazdów
- System monitoringu CCTV w budynkach mieszkalnych
Zobacz poniższe szczegółowe wyjaśnienie
Dla powyższych scenariuszy mamy różne zestawy montażowe ułatwiające instalację.
Ogólnie rzecz biorąc, IM-WP054BGE pomaga
1, Zwiększyć napięcie DC12V/DC24V do DC48V
2, Inteligentna komunikacja z urządzeniami opartymi na IP
Dostarczanie zasilania do urządzeń PoE
Przesyłanie tylko sygnału sieciowego z urządzeniami Non-PoE
Jest to idealne rozwiązanie dla systemów nadzoru niskonapięciowego.
Metoda montażu
Opcje zamawiania
| IM-WS050GE |
Przemysłowy przełącznik Ethernet
5*100/1000M, Niezarządzany, Non-PoE, podwójne wejście DC12V~DC52V
Idealny w sieci pojazdów lub przemysłowym systemie automatyki
|
| IM-WP054GE |
Przemysłowy przełącznik PoE
5*100/1000M, Niezarządzany, PoE af/at dla portu 1~4, budżet 120W
Podwójne wejście DC48V~DC52V
Uwaga: PoE bt*60W jest opcjonalne
Idealny w systemie monitoringu CCTV
|
| IM-WP054BGE |
Przemysłowy przełącznik PoE
5*100/1000M, Niezarządzany, PoE af/at dla portu 1~4, budżet 120W
Podwójne wejście DC12V~DC48V
Z wewnętrznym wzmacniaczem mocy
Idealny w sieci pojazdów lub systemie zasilania słonecznego
|
|
IM-WPD054GE
|
Przemysłowy przełącznik PoE
5*100/1000M, Niezarządzany, 1*port PD (30W/60W/90W)+PoE af/at dla portu 1~4, Nie ma potrzeby używania dodatkowego zasilacza
Idealny w systemie monitoringu CCTV
|
| IM-WS050GM |
Przemysłowy przełącznik zarządzany przez sieć
5*100M/1000M, Zarządzany przez sieć (QoS, VLAN itp.), Non-PoE
Podwójne wejście DC12V~DC52V
Idealny w przemysłowych systemach automatyki
|
FAQ
1, Na jakim chipie jest oparty?
Olycom: Realtek
2, Czy mogę go dostosować?
Olycom: Tak. Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska PVC i części produktu (zestaw montażowy, listwa zaciskowa zasilania itp.)
3, Czy mogę go połączyć z urządzeniami 10/100M?
Olycom: Tak. Wszystkie porty mają automatyczne wykrywanie 10/100/1000M
4, Czy robicie SKD/CKD?
O: Tak
Jako fabryka zajmowaliśmy się tym wiele razy.
