Zarządzalny przemysłowy przełącznik L2 z funkcją obejścia D2*2B
Złącze SM LC do ochrony linii optycznej
Kluczowe cechy zarządzalnego przełącznika obejścia optycznego
IM-FBS240GW to przemysłowy przełącznik obejścia światłowodowego 10/100/1000 Mbps obsługujący następujące funkcje
Jako nieodzowna część systemu ochrony komunikacji optycznej, obejście światłowodowe jest wysoce niezawodne i stabilne dla różnych potrzeb ścieżek optycznych, takich jak
W międzyczasie przełącznik obejścia światłowodowego charakteryzuje się
Specyfikacja przemysłowego przełącznika Gigabit Full
|
Nazwa produktu |
Zarządzalny przemysłowy 10/100/1000Mbps Przełącznik obejścia światłowodowego (2F+4TP) |
|
Numer modelu |
IM-FBS240GW |
|

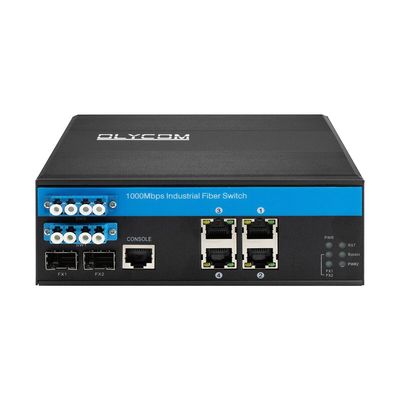

Port |
2 x 2.5G Port SFP SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX ) |
|
Standard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
ID VLAND |
4096 |
|
Ramka Jumbo |
9.6KB |
|
Tablica adresów MAC |
8K |
|
Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie Przepustowość systemu:58Gbps (bez zatorów) Rozmiar DRAM : 128M Rozmiar pamięci Flash: 16M |
|
Nośniki sieciowe |
10BASE-T: skrętka nieekranowana CAT3, CAT4, CAT5 (≤100m) 100/1000BASE-TX: skrętka ekranowana CAT5 lub wyższa (≤100m) Port SFP, odległość transmisji: 20Km, 40Km, 60Km, 80Km, 100Km |
|
Diody LED |
Zasilanie, sieć, światłowód, obejście |
|

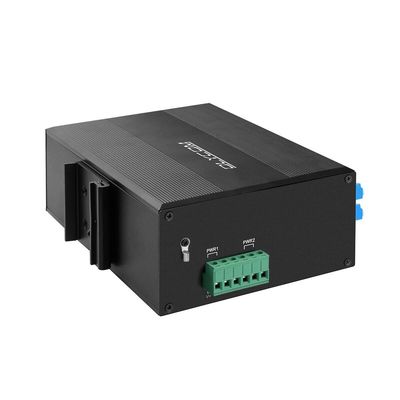

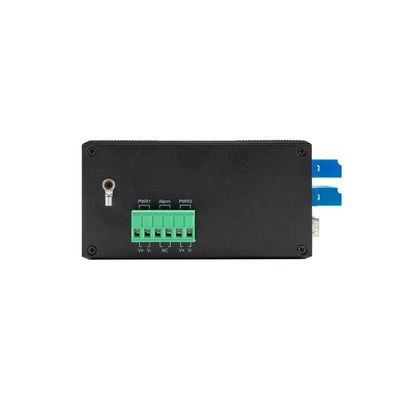

Zasilanie |
Napięcie wejściowe: DC 12-52V; Moc bez obciążenia: 5W; Odwrotne podłączenie: wsparcie |
|
Środowisko |
Praca Temp:-40°～ 75°C ; Przechowywanie Temp:-40°～ 85°C;Wilgotność robocza: 10%～90%, bez kondensacji; Wilgotność przechowywania: 10%～95%, bez kondensacji |
|
Normy przemysłowe |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8; Kontrola ruchu: NEMA-TS2; Wibracje: IEC 60068-2-6; Upadek z wysokości: IEC 60068-2-32; Wstrząsy: IEC 60068-2-27; Ruch kolejowy: EN 50121-4 |
|
Bezpieczeństwo |
Znak CE, komercyjny ; CE/LVD EN60950 |
|
Informacje mechaniczne |
Obudowa: Karbowana metalowa obudowa; Klasa bezpieczeństwa: IP40; Wymiary:155 x 113x 60mm; |
|
Gwarancja |
3 lata |
|
Obejście światłowodowe |
|||
|
Kategoria |
Jednostka |
Specyfikacja |
|
|
Zakres długości fal |
nm |
850±40/1300±40 |
1260~1650 |
|
Długość fali testowej |
nm |
850/1300 |
1310/1550 |
|
Strata wtrąceniowa |
dB |
Typ:0.6 Max:1.0 |
Typ:0.6 Max:1.0 |
|
Strata powrotna |
dB |
MM≥30 SM≥50 |
|
|
Przesłuch międzykanałowy |
dB |
MM≥35 SM≥55 |
|
|
Strata polaryzacji |
dB |
≤0.05 |
|
|
Strata długości fali |
dB |
≤0.05 |
|
|
Strata temperatury |
dB |
≤0.05 |
|
|
Powtarzalność |
dB |
≤0.05 |
|
|
Napięcie robocze |
v |
3.3V-5V |
|
|
Żywotność |
razy |
≥100000000 |
|
|
Czas przełączania |
ms |
≤10 |
|
|
Optyczna moc transmisji |
mw |
≤500 |
|
|
Temperatura pracy |
ºc |
-20~+70 |
|
|
Temperatura przechowywania |
ºc |
-40~+85 |
|
Zastosowanie
Etapy produkcji
Spawanie: Spawanie niezbędnych komponentów
Czyszczenie: Aby uniknąć ewentualnych awarii spowodowanych kurzem lub zanieczyszczeniami na płytkach drukowanych.
Montaż: Buduje komponenty produktu, takie jak panele, śruby, płytki drukowane.
Testowanie: Aby upewnić się, że produkt działa poprawnie po montażu
Starzenie: Aby sprawdzić, czy produkt może działać płynnie przez długi czas bez żadnych drobnych usterek, takich jak wskaźniki LED, napięcie. Zazwyczaj trwa to od 24 do 48 godzin.
Testowanie: Aby sprawdzić, czy produkt może poprawnie przetwarzać sygnały danych lub wideo. Utrata danych? Poprawna szybkość transmisji? Awaria pakietu danych? Takie pytania byłyby weryfikowane w tej procedurze.
Testowanie kontroli jakości: Jest to trzecia i ostatnia kontrola jakości produktu. Jeśli wszystko pójdzie dobrze, nasz personel pakujący zapakuje go zgodnie z wymaganiami klienta i dołączy do pudełka etykietę produktu.
Po zakończeniu powyższych czynności produkt trafi na rynek.
FAQ:
Co to jest przełącznik obejścia optycznego?
O: Nazywany jest również TAP obejścia, używany do automatycznego przełączania wadliwych węzłów w przypadku przerw w zasilaniu lub awarii, co zapewnia pełną transmisję optyczną.
Gdzie jest używany?
O: Jest głównie używany do zapobiegania awariom sieci, ochrony sieci lub kontrolowania systemu sieciowego w telekomunikacji optycznej.
Może być używany w architekturach sieci światłowodowych pierścieniowych lub liniowych, takich jak systemy komunikacji kolejowej, automatyka przemysłowa i podstacje energetyczne.
Jakie są opcje zamówienia?

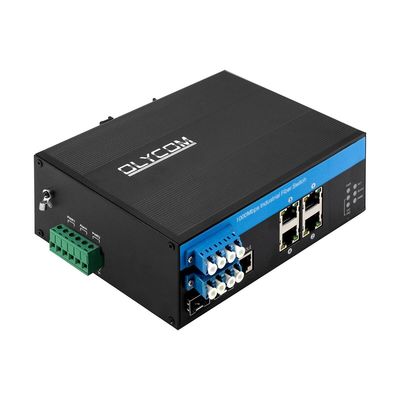

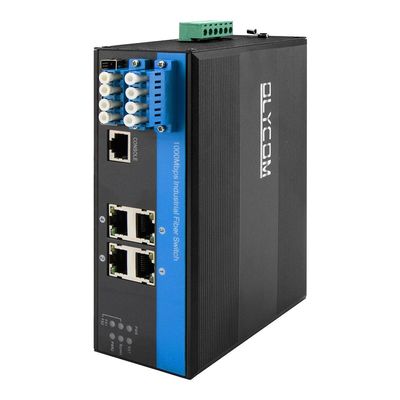

O: Dostępne są złącza SC jednomodowe (4 porty), LC jednomodowe (4 porty i 8 portów) oraz LC wielomodowe (4 porty i 8 portów) do wyboru, jak pokazano na poniższych zdjęciach.
Czy Państwa jednostki obejścia optycznego mogą współpracować z różnymi przełącznikami?
O: Tak, to urządzenie dotyczy poziomu transmisji optycznej i nie obejmuje żadnych protokołów sieciowych.
Może współpracować z dowolnymi przełącznikami o różnych szybkościach optycznych (100M/1G/2.5G/10G/25G/40G/100G).
Czy możliwe jest wsparcie montażu na ścianie?

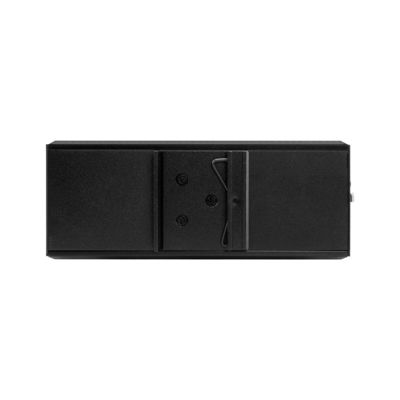

O: Tak, standardowa instalacja to szyna DIN. Posiadamy również specjalny tylny panel z otworami montażowymi do montażu na ścianie.
W liście pakowania znajdzie się para wieszaków montażowych.
