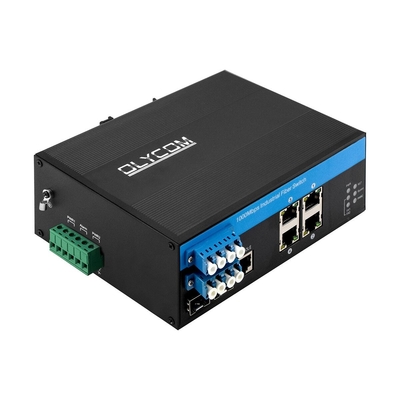

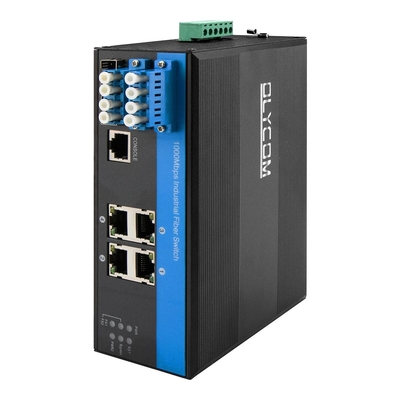

L2 Zarządzany przełącznik przemysłowy z funkcją obejścia 2*2B
Połączenie SM LC do ochrony linii optycznej
Kluczowe cechy sterowanego przełącznika optycznego
IM-FBS240GW to przełącznik obwodniczy światłowodowy o prędkości 10/100/1000 Mbps obsługujący następujące funkcje:
- Dualny wejście mocy szerokiego napięcia
- Zarządzanie interfejsem graficznym
- Instalacja kolei
- Certyfikacja FCC i CE
I jako niezbędna część systemu komunikacji i ochrony optycznej, obwód światłowodowy jest bardzo niezawodny i stabilny dla różnych potrzeb ścieżek optycznych, takich jak
- Sieć obszaru metropolitalnego (MAN)
- Dynamiczna konfiguracja multipleksingu add/drop
- Monitorowanie systemu
- Badania laboratoryjne i rozwój
Tymczasem przełącznik przepustowy włókna charakteryzuje
- Niska utrata wstawienia
- Szeroki zakres długości fali
- Niski poziom przesłuchania
Specyfikacja przemysłowego przełącznika pełnego gigabitów
|
Nazwa produktu
|
10/100/1000Mbps zarządzane przemysłowe Przełącznik do obejścia światła włókienniczego (2F+4TP)
|
|
Model nr.
|
- Tak.FBS240GW
|
|

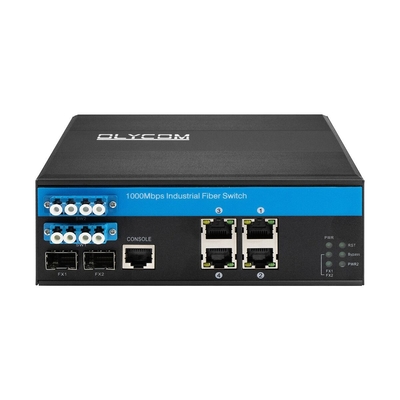

Port
|
2 x2.5G Port SFP
SM:1310nm/1550nm,20 km.;1490nm/1550nm,40~120Km;MM:1310nm,2 km.;4x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
|
Standardowy
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
WLAND ID
|
4096
|
|
Ramka Jumbo
|
9.6KB
|
|
Tabela adresów MAC
|
8K
|
|
Funkcje przełączania
|
Sposób transmisji: przechowywanie i przekazywanie
Szerokość pasma systemu:58Gbps (nie w przypadku korków drogowych)
Wielkość pamięci DRAM: 128M Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Port SFP, odległość transmisji: 20km, 40km, 60km, 80km, 100km
|
|
Światła LED
|
Elektryczność, sieć, światłowody, obejście
|
|

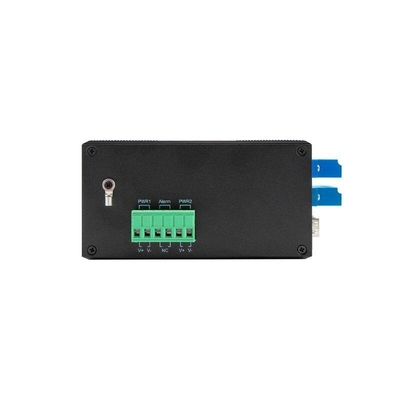

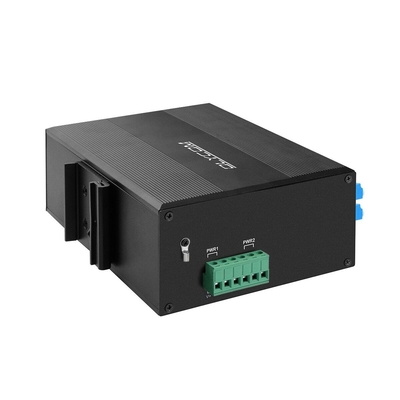

Zasilanie
|
Napięcie wejściowe:D.C.12-52V;Moc bez obciążenia:5W;
Połączenie odwrotne:wsparcie
|
|
Środowisko
|
PracaTemp: -40°75°C;PrzechowywanieTemp: -40° ≈ 85°C;Wilgotność robocza: 10%~90%,nie kondensujące;Wilgotność magazynowania: 10% ∼ 95%,nie kondensujące
|
|
Standardy branżowe
|
EMI:FCC Część 15 Podczęść B Klasa A,EN 55022 Klasa A
EMS:EN 61000-4-2 (ESD) Poziom 3,EN 61000-4-3 (RS) Poziom 3,EN 61000-4-4 (EFT) Poziom 3,EN 61000-4-5 (Wzrost) Poziom 3, EN 61000-4-6 (CS) Poziom 3,EN 61000-4-8;System kontroli ruchu drogowego:NEMA-TS2;Wibracja:IEC 60068-2-6;Wolny upadek:IEC 60068-2-32;Wstrząs:IEC 60068-2-27;Kolejny ruch kolejowy:EN 50121-4
|
|
Bezpieczeństwo
|
Znak CE, handlowy;CE/LVD EN60950
|
|
Informacje mechaniczne
|
Muszelka: Muszelka z metalu falistego;Klasa bezpieczeństwa: IP40;
Wymiar:155 x113x 60 mm;
|
|
Gwarancja
|
3 lata
|
|
Bypass włókna
|
|
Kategoria
|
Jednostka
|
Specyfikacja
|
|
Zakres długości fali
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Długość fali badania
|
nm
|
850/1300
|
1310/1550
|
|
Wprowadzenie straty
|
dB
|
Typ:0.6 Maksymalnie:1.0
|
Typ:0.6 Maksymalnie:1.0
|
|
Strata zwrotu
|
dB
|
MM≥30 SM≥50
|
|
Rozmowa między kanałami
|
dB
|
MM≥35 SM≥55
|
|
Utrata polaryzacji
|
dB
|
≤ 0.05
|
|
Utrata długości fali
|
dB
|
≤ 0.05
|
|
Utrata temperatury
|
dB
|
≤ 0.05
|
|
Możliwość powtarzania
|
dB
|
≤ 0.05
|
|
Napięcie robocze
|
V
|
3.3V-5V
|
|
Żywotność
|
czasy
|
≥ 100000000
|
|
Czas przełączania
|
ms
|
≤ 10
|
|
Moc optyczna przesyłowa
|
MW
|
≤ 500
|
|
Temperatura pracy
|
o
|
-20~+70
|
|
Temperatura przechowywania
|
o
|
-40~+85
|
Zastosowanie
Kroki produkcyjne
Włókna: Spawanie niezbędnych elementów
OczyszczanieW celu uniknięcia ewentualnych zaburzeń funkcji spowodowanych pyłem lub pozostałościami na płytkach PCB.
Zbieranie: tworzy elementy produktu, takie jak panele, śruby, płyty PCB.
Badania: Aby upewnić się, że produkt po montażu w zasadzie działa dobrze
Starzenie sięW celu sprawdzenia, czy produkt może pracować bezproblemowo przez długi czas bez jakichkolwiek drobnych usterek, takich jak wskaźniki LED, napięcie.
Badania: Aby sprawdzić, czy produkt może prawidłowo przetwarzać dane lub sygnały wideo.
Badania QC: Jest to trzecia i także ostatnia kontrola jakości produktu. Jeśli wszystko pójdzie dobrze, nasi pracownicy pakowaniowi zapakują go zgodnie z wymaganiami klienta i przymocują do pudełka etykietę produktu.
Po zakończeniu tych czynności produkt trafi na rynek.
Częste pytania:
Co to jest przełącznik optyczny?
A: jest również nazywany TAP obejściowy, który służy do automatycznego przełączania wadliwych węzłów w przypadku awarii lub awarii zasilania, zapewniając pełną transmisję optyczną.
Gdzie jest stosowany?
A: Używane są głównie do zapobiegania awariom sieci, ochrony sieci lub sterowania systemem sieciowym w telekomunikacji optycznej.
Może być stosowany w architekturze sieci pierścieniowej lub liniowej, takich jak systemy komunikacji kolejowej, automatyka fabryczna i podstacje energetyczne.
Jakie są opcje zamówienia?
Odp.: Do wyboru dostępne są łączniki SC w trybie pojedynczym ((4 port), LC w trybie pojedynczym ((4 port i 8 port) oraz LC w trybie wielozadaniowym ((4 port i 8 port) zgodnie z poniższymi zdjęciami.
Czy wasze urządzenia optyczne mogą pracować z różnymi przełącznikami?
Tak, urządzenie to jest na poziomie transmisji optycznej i nie obejmuje żadnych protokołów sieciowych.
Może pracować z dowolnymi przełącznikami o różnych prędkościach optycznych ((100M/1G/2.5G/10G/25G/40G/100G).
Jeśli to możliwe, wspierać mocowanie ścian?

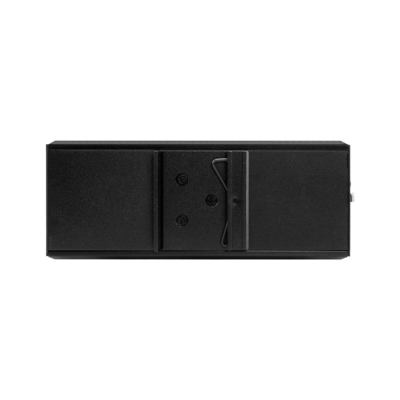

O: Tak, standardowa instalacja to szyba DIN. Mamy również specjalny tylny panel z otworami do montażu na ścianie.
Na liście z opakowaniami będzie parę wieszaków.
