Przemysłowy konwerter optyczny RS485 RS422 RS485
Modem światłowodowy
Wprowadzenie danych seryjnych do konwertera włókna

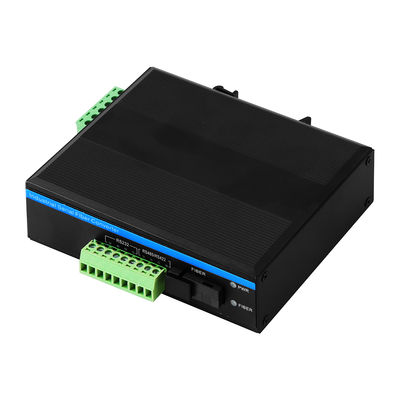

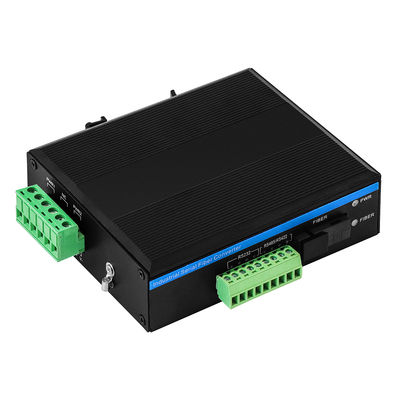

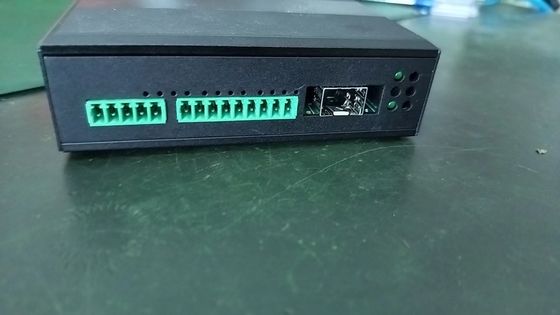

IM2101-RS232/RS422/RS485 Fiber Media Converter jest przemysłowym urządzeniem komunikacyjnym seryjno-włóknistym zaprojektowanym do niezawodnej transmisji danych na duże odległości w trudnych warunkach.Konwertuje RS232, RS422 lub RS485 sygnały seryjne w sygnały optyczne, umożliwiające komunikację na odległości do 80 km przez światłowłókno jednowarunkowe, zapewniając jednocześnie pełną izolację elektryczną między podłączonymi urządzeniami.
Wyposażony w przemysłowy montaż DIN-rail, szeroki zasięg zasilania prądu stałego, ochronę przed przewyższeniami i ochronę przed ESD, IM2101 skutecznie eliminuje zakłócenia elektromagnetyczne, problemy z pętlą naziemną,i uszkodzenia spowodowane błyskawicami powszechnie występujące w sieciach łączności przemysłowej.
Konwerter jest szeroko stosowany w systemach SCADA, automatyce przemysłowej, sieciach dystrybucji energii, inteligentnych systemach transportu, instalacjach oczyszczania wody, monitorowaniu ropy naftowej i gazu,i aplikacji telemetrii zdalnej, w których kluczowa jest stabilna i bezpieczna komunikacja seryjna.
Specyfikacjaz modemem światłowodowym
| Standardowy | EIA/TIA RS232, RS-422, RS-485 |
| Złącze włóknowe | Standard SC, ST/FC nieobowiązkowe |
| Odległość włókna | 50/125um MMF: 2km, 62.5/125um MMF: 5km, 9/125 SMF:20/40/60/80km |
| Złącze seryjne | RS-232, RS-422, RS-485: terminal Phoenix |
| Odległość szeregowa | Port RS-232 15m, RS-422, RS-485: 1500 metrów |
| Stawka | 0-120Kbps |
| Poziom Baud | 300 Baud do 115.200 Baud |
| RS-485 | D+, D-, GND |
| RS-422 | R+, R-, T+, T-, GND |
| RS-232 | IN, OUT, GND |
| Pojemność | 2W, 12-52V |
| Ochrona statyczna | Ochrona przed rozładowaniem elektrostatycznym (ESD) 15 KV |
| Ochrona przed napięciem | Ochrona przed napięciem 1500 W/s |
| Temperatura działania | -40°C do +70°C |
| Temperatura przechowywania | -40°C do +85°C |
| Wilgotność w magazynie | 5% do 90% nieprzekraczające |
| Wymiary | 114*93*35 mm |
| Waga | 00,35 kg/k.p. masy netto |
Zastosowanie
IM2101 przekształca sygnały RS485 w transmisję światłowodową, zwiększając odległość komunikacji do 80 km, jednocześnie eliminując degradację sygnału i zakłócenia elektromagnetyczne.
Jest przeznaczony do zastosowań SCADA, RTU, PLC, DCS, telemetrii i automatyki przemysłowej wymagających niezawodnej komunikacji seryjnej na duże odległości.
Komunikacja światłowodowa jest odporna na zakłócenia elektromagnetyczne, fale błyskawiczne i problemy z podłączeniem do ziemi, które często dotykają miedzianych kabli.
Konwerter obsługuje funkcję plug-and-play z automatycznym dostosowaniem szybkości baudów.
Konwerter obsługuje sterowniki PLC, RTU, liczniki mocy, liczniki wody, czujniki, sterowniki przemysłowe, systemy ruchu drogowego i inne urządzenia RS232/RS422/RS485.
