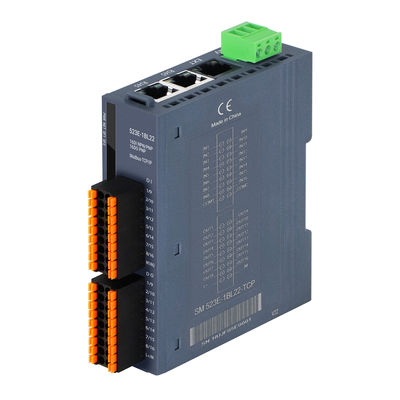

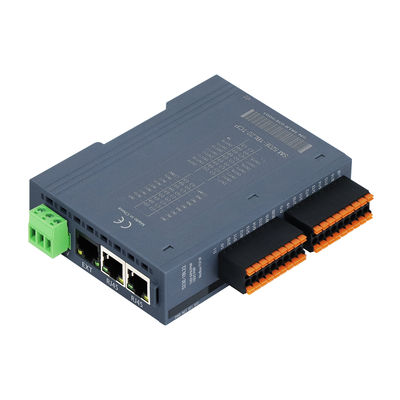

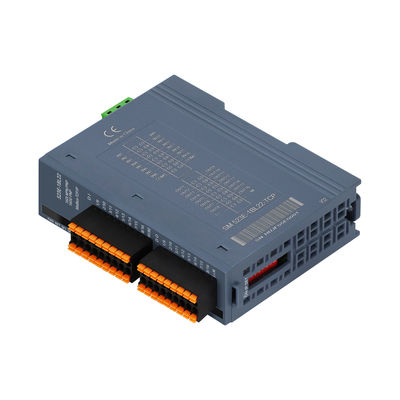

System magistrali Modbus-TCP PAL I/O 16DI+16DO PNP DC24V Wejście
2RJ45 IP20 do sterowania przemysłowego
Cechy produktu rozszerzalnego sprzęgacza Modbus-TCP
Specyfikacja z System Modbus-TCP PAL I/O
|
Model |
Rozszerzalny sprzęgacz rozproszony OM523E |
|
Specyfikacje techniczne |
|
|
Napięcie robocze |
24VDC (18VDC~28VDC) |
|
Pobór prądu roboczego |
Różne modele produktów się różnią, szczegółowe informacje można znaleźć w instrukcji produktu. |
|
Ochrona zasilania |
Zabezpieczenie przed odwrotnym podłączeniem, absorpcja przepięć |
|

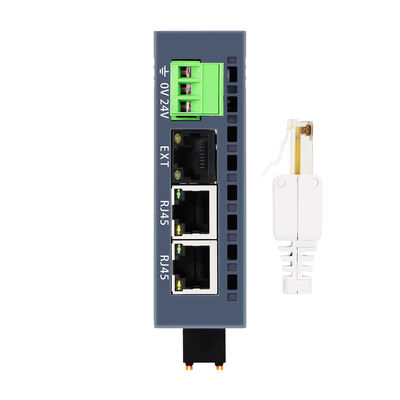

Interfejs komunikacyjny |
2*RJ45 |
|
Interfejs modułu rozszerzeń |
1*RJ45 |
|
Typ złącza zasilania |
Złącza wtykowe, zaciski śrubowe |
|

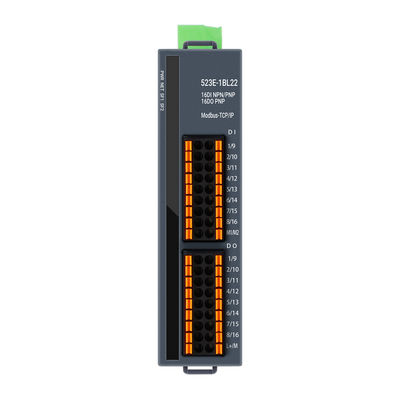

Typ złącza sygnałowego |
Złącze wtykowe, gniazdo PUSH-IN do bezpośredniego podłączenia |
|
Wskaźniki |
Kontrolka zasilania, zielona kontrolka NET, czerwona kontrolka SF,Zielona kontrolka sygnału IO |
|
Protokół |
Modbus-TCP/IP |
|
Kategoria Master-Slave |
Niezależne urządzenie podrzędne |
|
Punkt IO ontologii |
Tak, szczegóły w danych zamówieniowych |
|
Próg ochrony nadprądowej |
1.5A,5ms |
|
Czas reakcji IO |
Minimum 5ms |
|
Możliwości rozszerzeń |
Obsługuje rozszerzenie o 16 modułów EM500E-EM |
|
Długość kabla (ekranowany) |
Maksymalnie 500m |
|
Długość kabla (nieekranowany) |
Najdłuższy punkt wejściowy to 300m, najdłuższy punkt wyjściowy to 150m |
|
Ustawienia podrzędne |
|
|
Ustawienia IP |

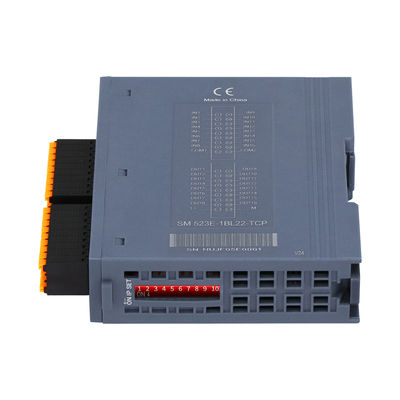

Ustawiane za pomocą przełącznika DIP lub strony internetowej |
|
Maksymalna liczba stacji na segment |
255 (konkretna liczba obsługiwanych stacji zależy od stacji nadrzędnej) |
|
Środowisko pracy |
|
|
Temperatura pracy |
-20~60℃ |
|
Wilgotność pracy |
5%~90% (bez kondensacji) |
|
Poziom ochrony |
IP20 |
|
Wymiary (dł.*szer.*wys.) |
27mm*104mm*114mm |
Pakowanie
Szczegóły zamówienia
|
Specyfikacja |
Numer produktu |
|
Pionowy, wewnętrzny, rozproszony, rozszerzalny sprzęgacz magistrali OM521E, magistrala Modbus-TCP, 3 porty RJ45, magistrala tylna WellAUBUS (czarny kabel sieciowy z portem RJ45, długość modułu kabla sieciowego kategorii 5e (ograniczona do 20 metrów), całkowita długość kabla rozszerzającego (ograniczona do 150 metrów) i można rozszerzyć o 16 modułów. Zasilanie 24VDC, z 8-pozycyjnym przełącznikiem do ustawiania adresu IP stacji, korpus posiada 32DI (wejście wspólnej katody/wspólnej anody), poziom ochrony IP20, obsługuje montaż na szynie DN35 |
OM521E-1BL22-TCP |
|
Pionowy, wewnętrzny, rozproszony, skalowalny sprzęgacz magistrali OM522E, magistrala Modbus-TCP, 3 porty RJ45, magistrala tylna WellAUBUS (czarny kabel sieciowy z portem RJ45, długość modułu kabla sieciowego kategorii 5e (ograniczona do 20 metrów), całkowita długość kabla rozszerzającego (ograniczona do 150 metrów) i można rozszerzyć o 16 modułów. Zasilanie 24VDC, z 8-pozycyjnym przełącznikiem do ustawiania adresu IP stacji, korpus posiada 32DO (wyjście PNP), poziom ochrony IP20, obsługuje montaż na szynie DN35 |
OM522E-1BL22-TCP |
|
Pionowy, wewnętrzny, rozproszony, rozszerzalny sprzęgacz magistrali OM523E, magistrala Modbus-TCP, 3 porty RJ45, magistrala tylna WellAUBUS (czarny kabel sieciowy z portem RJ45, długość modułu kabla sieciowego kategorii 5e (ograniczona do 20 metrów), całkowita długość kabla rozszerzającego (ograniczona do 150 metrów) i można rozszerzyć o 16 modułów. Zasilanie 24VDC, z 8-pozycyjnym przełącznikiem do ustawiania adresu IP stacji, korpus posiada 16DI (wejście wspólnej katody/wspólnej anody), 16DO (wyjście PNP), poziom ochrony IP20, obsługuje montaż na szynie DN35 |
OM523E-1BL22-TCP |
