Moduł optyczny drona zgodny z CE TTL Dane światłowodowe FC/ST/SC 20KM/40KM/60KM/80KM

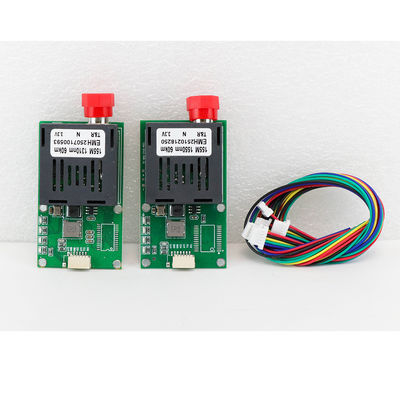

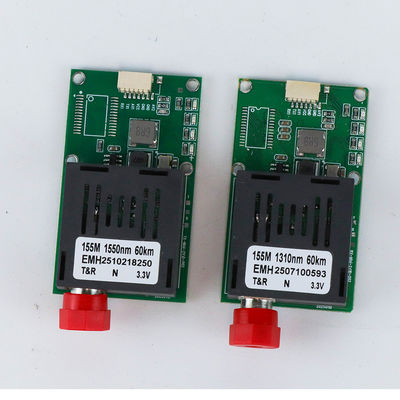

Moduł drona światłowodowego na uwięzi


Strona nieba

Długość fali kabla światłowodowego po stronie nieba wynosi 1490nm, a interfejs jest zdefiniowany jako: RX/TX/AV/VCC/GND. RX jest podłączony do CRSFTX kontrolera lotu, TX jest podłączony do CRSFRX kontrolera lotu, a AV jest podłączony do portu wyjściowego sygnału AV kontrolera lotu.

Strona ziemi

Długość fali kabla światłowodowego po stronie ziemi wynosi 1550nm, a interfejs jest zdefiniowany jako: RX/TX/AV/CC/GND. RX jest podłączony do CRSFTX odbiornika zdalnego sterowania, TX jest podłączony do CRSFRX odbiornika zdalnego sterowania, a AV jest wyprowadzany do portu wejściowego sygnału AV wyświetlacza lub VTX. Opis: To urządzenie jest opracowane dla systemu transmisji sygnału dronów z 1 analogowym wideo i 1 sygnałem poziomu TTL. Urządzenie charakteryzuje się bezpieczeństwem i niezawodnością, stabilną wydajnością, ogólną niską wagą i wysoką opłacalnością.


Przemysłowe systemy komunikacji UAV wymagają znacznie więcej niż prosta bezprzewodowa transmisja danych. W miarę ewolucji możliwości ładunków, nowoczesne drony muszą jednocześnie obsługiwać sterowanie lotem, telemetrię, wideo wysokiej rozdzielczości, przetwarzanie AI i dane z różnych czujników, zachowując jednocześnie niezawodną komunikację na duże odległości.

Moduły komunikacji światłowodowej zapewniają idealne rozwiązanie, oferując ultra-niskie opóźnienia, wysoką przepustowość, silną odporność na zakłócenia elektromagnetyczne i bezpieczną transmisję na duże odległości. Są one szeroko stosowane w dronach na uwięzi, dronach przemysłowych i systemach bezzałogowych o krytycznym znaczeniu.

1. Sterowanie lotem i transmisja telemetrii

Moduł światłowodowy TTL zapewnia przezroczysty kanał komunikacji szeregowej między kontrolerem lotu a naziemną stacją kontrolną.

Typowe przesyłane dane obejmują:

* Polecenia sterowania lotem

* Automatyczne misje z punktami nawigacyjnymi

* Polecenia powrotu do domu

* Dane pozycjonowania GPS

* Informacje o postawie IMU

* Kierunek kompasu

* Wysokość i prędkość

* Stan baterii

* Monitorowanie stanu silnika

* Informacje zwrotne telemetryczne w czasie rzeczywistym

Ponieważ komunikacja sterowania lotem ma kluczowe znaczenie dla bezpieczeństwa, kanał szeregowy jest zaprojektowany tak, aby zapewnić stabilną, deterministyczną i niskopoziomową transmisję na duże odległości.

2. Transmisja wideo wysokiej rozdzielczości

Moduł światłowodowy Gigabit Ethernet jest przeznaczony do ładunków o dużym zapotrzebowaniu na przepustowość, wymagających ciągłej komunikacji IP.

Typowe zastosowania obejmują:

* Kamery HD 1080P / 4K

* Strumieniowanie wideo H.264 / H.265

* Kamery dwuspektralne EO/IR

* Kamery panoramiczne

* Systemy kamer PTZ

* Urządzenia ładunkowe oparte na IP

Interfejs Gigabit Ethernet zapewnia wystarczającą przepustowość do transmisji wideo w czasie rzeczywistym, zachowując doskonałą jakość obrazu na światłowodowych łączach dalekiego zasięgu.

3. Obliczenia AI i inteligentne ładunki

Nowoczesne drony przemysłowe coraz częściej integrują platformy brzegowe oparte na AI do analizy obrazu w czasie rzeczywistym i autonomnego podejmowania decyzji.

Typowe ładunki obejmują:

* Komputery brzegowe AI

* Platformy NVIDIA Jetson

* Wbudowane komputery przemysłowe

* Systemy rozpoznawania obiektów

* Inteligentne systemy śledzenia

* Systemy autonomnej inspekcji

Kanał światłowodowy Ethernet umożliwia szybką transmisję wyników przetwarzania AI, informacji z czujników i komunikacji sieciowej między sprzętem pokładowym a stacją naziemną.

4. Systemy LiDAR, radarowe i mapowania

Drony do badań i inspekcji często przenoszą sprzęt sensoryczny o wysokiej przepustowości danych.

Typowe ładunki obejmują:

* zScannery LiDAR

* Systemy radarowe SAR

* Kamery multispektralne

* Kamery hiperspektralne

* Systemy fotogrametryczne

* Sprzęt do mapowania 3D

Te czujniki stale generują duże ilości danych, co czyni Ethernet Gigabit przez światłowód idealnym rozwiązaniem transmisyjnym.

5. Drony do inspekcji przemysłowych

Systemy komunikacji światłowodowej są szeroko stosowane do zadań inspekcji przemysłowych, gdzie niezbędna jest stabilna komunikacja.

Typowe zastosowania obejmują:

* Inspekcja linii przesyłowych energii elektrycznej

* Inspekcja turbin wiatrowych

* Inspekcja rurociągów naftowych i gazowych

* Obiekty petrochemiczne

* Inspekcja kolei

* Inspekcja infrastruktury drogowej

* Monitorowanie mostów

* Elektrownie słoneczne

* Infrastruktura inteligentnych miast

Transmisja światłowodowa zapewnia doskonałą odporność na zakłócenia elektromagnetyczne powszechnie występujące w środowiskach przemysłowych.

6. Systemy dronów na uwięzi

Drony na uwięzi wymagają ciągłej i niezawodnej komunikacji między platformą powietrzną a stacją naziemną.

Typowy kabel komunikacyjny na uwięzi składa się z:

* Kabel światłowodowy wzmocniony Kevlarem

* Element nośny o wysokiej wytrzymałości

* Elastyczna osłona ochronna

* Światłowody jednomodowe

Typowe specyfikacje obejmują:

* Światłowód jednomodowy G.657.A2

* Struktura 2- lub 4-żyłowa

* Średnica kabla 1,2 mm

* Wytrzymałość na rozciąganie 100 N

Taka konstrukcja umożliwia ciągłe nawijanie i rozwijanie przy jednoczesnym zachowaniu stabilnej komunikacji podczas długotrwałych misji.

7. Bezpieczeństwo publiczne i reagowanie kryzysowe

Moduły komunikacji UAV światłowodowej doskonale nadają się do operacji bezpieczeństwa publicznego wymagających niezawodnej komunikacji wolnej od zakłóceń.

Typowe zastosowania obejmują:

* Ratownictwo w sytuacjach awaryjnych

* Wsparcie straży pożarnej

* Reagowanie na klęski żywiołowe

* Monitorowanie powodzi

* Poszukiwania i ratownictwo (SAR)

* Zarządzanie ruchem

* Patrolowanie granic

* Nadzór organów ścigania

Niezawodna komunikacja optyczna pomaga zapewnić nieprzerwane wykonywanie misji w złożonych środowiskach.

8. Systemy obronne i antyjammingowe dla dronów

W przeciwieństwie do konwencjonalnej komunikacji radiowej, transmisja światłowodowa jest odporna na zakłócenia elektromagnetyczne i zagłuszanie radiowe.

Typowe zastosowania związane z obronnością obejmują:

* Nadzór taktyczny

* Bezpieczeństwo granic

* Monitorowanie wybrzeża

* Wsparcie walki elektronicznej

* Systemy antyjammingowe dla dronów

* Bezpieczna transmisja danych

Fizyczne łącze światłowodowe zapewnia bardzo niezawodną komunikację w misjach o krytycznym znaczeniu, gdzie integralność komunikacji jest niezbędna.

9. Architektura komunikacji dwukanałowej dla dronów

Częste wdrożenia przemysłowe łączą dwa niezależne kanały komunikacyjne:

TTL przez światłowód

* Sterowanie lotem

* Telemetria

* Komunikacja z czujnikami

* Polecenia misji

Gigabit Ethernet przez światłowód

* Wideo HD

* Obliczenia AI

* Kamery IP

* LiDAR

* Radar

* Ładunki sieciowe

Poprzez oddzielenie ruchu sterującego od danych ładunku o dużej przepustowości, system minimalizuje zakłócenia komunikacyjne i poprawia ogólną niezawodność operacyjną.

Wymiary
