Wytrzymały zarządzalny przełącznik Ethernet z chipsetem Vitesse 2 porty SFP 8 portów RJ45 przemysłowy przełącznik Ethernet z zarządzaniem SNMP
Kluczowe cechy wytrzymałego zarządzalnego przełącznika Ethernet

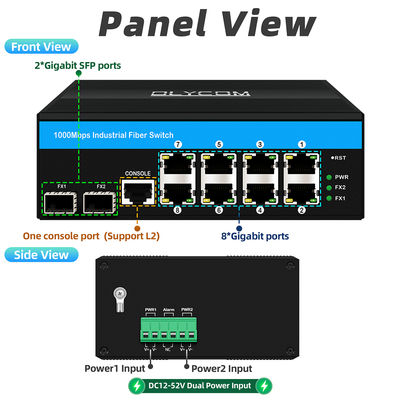

1. Hybrydowa łączność światłowodowa i miedziana Gigabit
Zapewnia 8 portów RJ45 10/100/1000Base-T i 2 porty światłowodowe SFP Gigabit do elastycznego wdrażania przemysłowych sieci miedziano-światłowodowych.

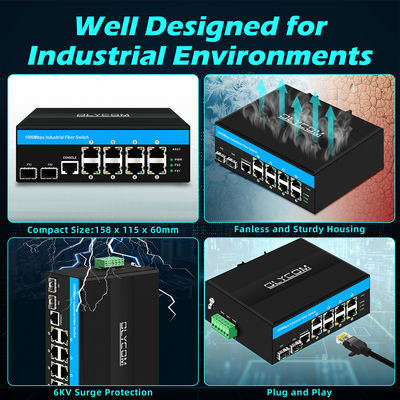

2. Wytrzymała konstrukcja klasy przemysłowej

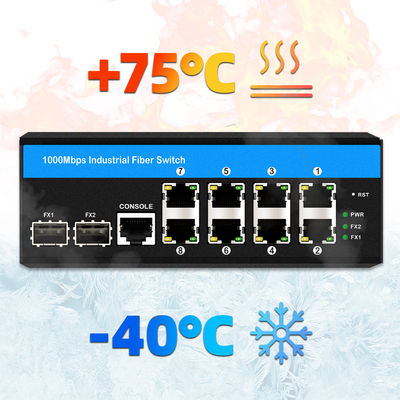

Zaprojektowany do pracy w trudnych warunkach z temperaturą roboczą od -40°C do 75°C, ochroną IP40, ochroną przeciwprzepięciową 6KV i szerokim zakresem napięcia wejściowego DC 12–52V.
3. Redundancja warstwy 2 i odporność sieci
Obsługuje ochronę pierścieniową STP/RSTP/MSTP i ERPS (G.8032), a także agregację linków LACP dla zwiększonej niezawodności sieci.
4. Zaawansowane funkcje zarządzania ruchem
Obsługuje QoS, VLAN, tłumienie burz i IGMP Snooping w celu optymalizacji kontroli ruchu i segmentacji usług.
5. Ulepszone bezpieczeństwo i zarządzanie siecią
Obsługuje uwierzytelnianie 802.1X, ACL, RADIUS, SSH/SSL, SNMP oraz zarządzanie CLI/Web dla bezpiecznego dostępu i efektywnej konserwacji.
6. Optymalizacja wdrażania i konserwacji
Zawiera diagnostykę kabli, energooszczędny Ethernet, redundantną aktualizację oprogramowania układowego i montaż na szynie DIN dla uproszczonego wdrażania przemysłowego.
Specyfikacja przemysłowego przełącznika Ethernet
|
Nazwa produktu |
10/100/1000Mbps Zarządzalny Przemysłowy ŚwiatłowodowyPrzełącznik (2SFP+8TP) |
|
Numer modelu |
IM-FS280GW |
|
Port |
2 x 1000 Mbps port SFP SM: 1310nm/1550nm,20Km ;1490nm/1550nm; 40~120KmGwarancjaMM: 1310nm; 2Km; 8 x 10/100/1000M UTP RJ45 (obsługuje automatyczne wykrywanie MDI/MDIX) |
|
Standard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
ID VLAND |
4096 |
|
Ramka Jumbo |
9.6KB |
|
Rozmiar tablicy adresów MAC |
8K |
|
Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie Przepustowość systemu:58Gbps (bez zatorów) Rozmiar DRAM: 128M Rozmiar pamięci Flash: 16M |
|
Nośnik sieciowy |
10BASE-T: skrętka nieekranowana CAT3, CAT4, CAT5 (≤100m) 100/1000BASE-TX: skrętka ekranowana CAT5 lub wyższa (≤100m) Port SFP, odległość transmisji: 20Km, 40Km, 60Km, 80Km, 100Km |
|
Diody LED |
Zasilanie, sieć, światłowód |
|
Zasilanie |
Napięcie wejściowe:DC12-52VGwarancjaMoc bez obciążenia:5W4 Odwrotne podłączenie:obsługiwane |
|
Środowisko |
Praca;75°C; GwarancjaTemperatura:-40°C ~ 85°C;Wilgotność robocza: 10%~90%, bez kondensacji; EMI: FCC Part 15 Subpart B Class A, EN 55022 Class AGwarancjabez kondensacji; EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A |
|
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3 |
, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3; EN 61000-4-8; Kontrola ruchu: NEMA-TS2GwarancjaWibracje: IEC 60068-2-6GwarancjaUpadek z wysokości: IEC 60068-2-32GwarancjaWstrząsy: IEC 60068-2-27GwarancjaRuch kolejowy: EN 50121-4GwarancjaZnak CE, komercyjny |
|
; |
CE/LVD EN60950GwarancjaObudowa: Karbowana metalowa obudowa |
|
; |
Klasa ochrony: IP40; Wymiary:Gwarancja 58 x Uwaga: Przełącznik przemysłowy nie zawiera zasilacza i modułu SFP.4.8 x 60mm; Metoda montażu: Montaż na szynie DINGwarancja 3 |
|
lata |
Zastosowanie 1. Przemysłowe sieci automatyki |
Zaprojektowany do podłączania sterowników PLC, kontrolerów, czujników i urządzeń terenowych w systemach automatyki przemysłowej. Dzięki protokołom redundancji, obsłudze VLAN i QoS pomaga zmniejszyć ryzyko przestojów sieci, jednocześnie zapewniając niezawodną transmisję krytycznych danych sterujących.
Nadaje się do połączeń między urządzeniami, sieci komórek produkcyjnych i akwizycji danych przemysłowych. Dostęp Gigabit i funkcje zarządzania ruchem pomagają rozwiązać problemy z wąskimi gardłami przepustowości, zatorami sieciowymi i wyzwaniami związanymi ze skalowalnością w połączonych środowiskach fabrycznych.
Idealny do przemysłowych sieci o wysokiej dostępności, takich jak linie produkcyjne, stacje bezobsługowe i systemy sterowania procesami. Ochrona pierścieniowa STP/RSTP/MSTP i ERPS pomaga zminimalizować awarie pojedynczego punktu i poprawić ciągłość sieci.
Dotyczy przemysłowego nadzoru, monitorowania transportu i systemów bezpieczeństwa zewnętrznego. Połączenia światłowodowe i przełączanie Gigabit obsługują niezawodną transmisję wideo, jednocześnie pomagając rozwiązać problemy z komunikacją na duże odległości i zarządzaniem ruchem.
Nadaje się do komunikacji przytorowej, szaf sterowania ruchem i sieci monitorowania drogowego. Wytrzymała konstrukcja przemysłowa z ochroną przeciwprzepięciową i odpornością na zakłócenia elektromagnetyczne pomaga poprawić niezawodność sieci w trudnych warunkach terenowych.
Dobrze nadaje się do podstacji, systemów zarządzania energią i rozproszonych punktów monitorowania. Dalekosiężna łączność światłowodowa i niezawodność klasy przemysłowej zapewniają stabilną komunikację i pomagają rozwiązać problemy sieciowe w wymagających środowiskach energetycznych.

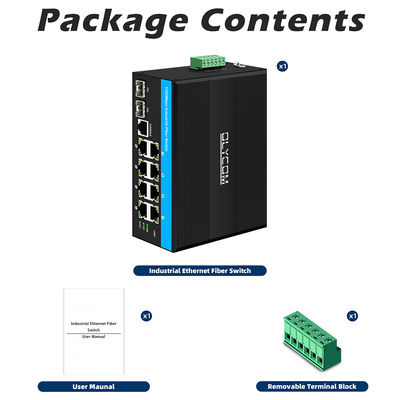

LISTA PAKOWANIA
ZAWARTOŚĆ
| ILOŚĆ | JEDNOSTKA | 10-portowy przemysłowy przełącznik gigabitowy uplink | 1 |
| ZESTAW | Uwaga: Przełącznik przemysłowy nie zawiera zasilacza i modułu SFP. | 1 | |
| SZT. | Uwaga: Przełącznik przemysłowy nie zawiera zasilacza i modułu SFP. | FAQ: | |
| SZT. | Uwaga: Przełącznik przemysłowy nie zawiera zasilacza i modułu SFP. | FAQ: | |
| SZT. | Uwaga: Przełącznik przemysłowy nie zawiera zasilacza i modułu SFP. | FAQ: | |
| 1. Jakie jest wejście zasilania? | |||
Odp.: W przypadku przełączników nie-PoE zarządzanych, odbierają DC12V~52V, w przypadku przełączników PoE zarządzanych, odbierają DC48V~52V.
Wszystkie modele obsługują redundantne wejście.
2. Jaki jest budżet PoE?
Odp.: Standardowa moc wyjściowa PoE wynosi 30W na port.
Weź
IM-FP288GW
na przykład, ma 8 portów PoE, więc budżet wynosi 30W/port * 8 portów = 240W.Możemy również zapewnić moc wyjściową 60W, jeśli jest wymagana, prosimy o potwierdzenie z nami.3. Jak mogę zainstalować urządzenie?
Odp.: Każdy model z tej serii obsługuje montaż na szynie DIN35/ścienny.
Wymaga niezbędnych akcesoriów do instalacji, takich jak śruby, zestaw montażowy itp., niektóre z nich są zawarte w pudełku, a niektóre nie.
4. Czy Twój przełącznik obsługuje transceivery 155Mb/s?
Odp.: Tak, prędkość optyczna wynosi 100M/1000M/2500M. Proszę po prostu skonfigurować prędkość 100M w interfejsie zarządzania, moduły megabitowe działają.
5. Czy można napisać etykietę według mojego życzenia?
Odp.: Tak, proszę po prostu wysłać treść i format, a my wydrukujemy próbkę do potwierdzenia.
Etykieta jest zazwyczaj przyklejana do bocznego panelu.
6. Czy można wydrukować moje logo?
Odp.: Tak, zazwyczaj znajduje się ono na górnym panelu urządzenia.
