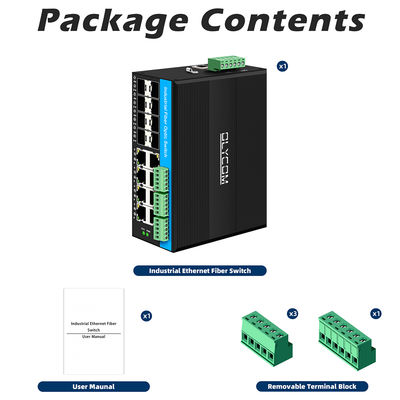

Zarządzalny przemysłowy przełącznik światłowodowy z magistralą CAN RS485 6 portów do trudnych warunków pracy, bez wentylatora, stopień ochrony IP40

Nazwa produktu

Zarządzalny przemysłowy przełącznik światłowodowy 10/100/1000 Mb/s z magistralą CAN i RS485

Numer modelu

IM-FS880GW-2C4D

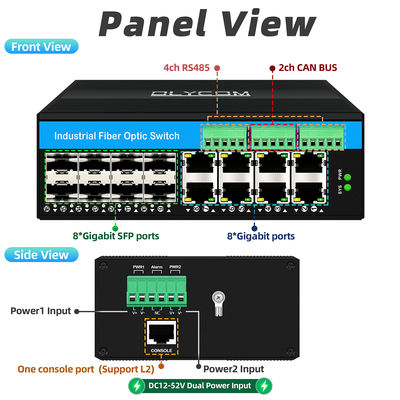

Porty

8 x portów SFP 1000 Mb/s

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)

2 x magistrala CAN (standardowa ramka 11-bitowa ID, rozszerzona ramka 29-bitowa ID,

Obsługa J1939, CANopen, DeviceNet i innych protokołów (wymagana konfiguracja oprogramowania)

4 x RS485 (obsługa protokołu TCP/UDP)

1 x port konsoli (RJ45, prędkość transmisji: 115200)

Standard

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

ID VLAND

4096

Ramka Jumbo

9.6KB

Rozmiar tabeli adresów MAC

8K

Funkcje przełączania

Tryb transmisji: przechowywanie i przekazywanie

Przepustowość systemu: 58 Gb/s (bez zatorów)

Rozmiar DRAM: 128M Rozmiar Flash: 16M Rozmiar bufora pakietów: 4Mb

Protokół

IEEE 802.3 (10Base-T)

IEEE 802.3u (100Base-TX)

IEEE 802.3ab (1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

Pierścień ITU-T G.8032 ERPS

IEEE 802.1Q (VLAN)

IEEE 802.3x (Kontrola przepływu)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab (LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ Zarządzany

Obsługuje IEEE802.1q VLAN, port VLAN, oparty na Mac VLAN, IP subnet VLAN, protocol VLAN, konwersję VLAN MVR.

Obsługuje IEEE802.3az EEE (Energy Efficient Ethernet) Management, optymalizuje zużycie energii.

Obsługuje STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR).

Obsługuje QoS, klasyfikację transmisji QoS, CoS, kontrolę przepustowości (kierunek wejścia/wyjścia), tłumienie burz, usługi różnicowe.

Obsługuje dynamiczną agregację łączy IEEE 802.3ad LACP, statyczną agregację łączy.

Obsługuje wykrywanie IGMP/MLD V1/V2/V3, filtrowanie/regulację IGMP, zapytanie IGMP.

Obsługuje raport proxy IGMP, wykrywanie MLD.

Bezpieczeństwo: oparte na porcie i Mac IEEE802.1X, RADIUS, ACL.

Obsługa IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Obsługa Cisco® like CLI, zarządzanie siecią Web, SNMP v1/v2c/v3, Telnet.

Obsługa aktualizacji oprogramowania przez TFTP i HTTP, redundancja oprogramowania układowego w celu zapobiegania awariom aktualizacji.

Obsługa RMON, MIB II, mirroring, dziennik zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Obsługa IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Obsługa SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

Zasilanie

DC12-52V, redundantne podwójne wejście zasilania i obsługa odwrotnej polaryzacji

Pobór mocy bez obciążenia: 3,6W

Pobór mocy przy pełnym obciążeniu: 11,2W

Magistrala CAN

Standardy: ISO 11898-2 (szybka magistrala CAN)

Prędkość komunikacji: 10Kbps~1Mbps (konfigurowalna)

Maksymalna liczba węzłów: 110 (domyślne dopasowanie rezystancji końcowej)

Rezystancja końcowa: 120Ω (opcjonalna rezystancja końcowa wbudowana dla każdego CAN)

Ochrona izolacyjna: Obsługuje izolację 2500V DC (opcjonalnie)

Protokół komunikacyjny: Obsługuje CAN 2.0A/B, CAN FD

Zakres napięcia magistrali: -3V ~ +32V (ochrona przeciwprzepięciowa)

RS485

Standardy: TIA/EIA-485-A

Tryb pracy: Pełny dupleks lub półdupleks (konfigurowalny)

Prędkość komunikacji: 115200bps (konfigurowalna)

Maksymalna liczba węzłów: 32 (domyślnie) lub rozszerzalna do 256 (wymagany repeater)

Ochrona izolacyjna: Obsługuje izolację 1500V DC (opcjonalnie)

Zakres napięcia magistrali: -7V ~ +12V (ochrona przeciwprzepięciowa)

Stabilność RS485/CAN

Ciągły 72-godzinny test komunikacji przy pełnym obciążeniu w ekstremalnych temperaturach, wskaźnik błędów bitowych komunikacji ≤1e-9

Diody LED

Zasilanie, sieć, światłowód, system

Środowisko

Temperatura pracy: -40°～ 75°C ; Temperatura przechowywania: -40°～ 85°C; Wilgotność pracy: 10%～90%, bez kondensacji; Wilgotność przechowywania: 10%～95%, bez kondensacji

Standardy przemysłowe

Interfejs Ethernet/SFP:

IEC61000-4-2 (ESD, odporność na wyładowania elektrostatyczne)

Wyładowanie powietrzne: ±15KV

Wyładowanie kontaktowe: ±8KV

IEC61000-4-4 (EFT, elektryczne szybkie zakłócenia impulsowe)

Sygnał: ±6KV

IEC61000-4-5 (Przepięcie, zakłócenia przepięciowe)

Sygnał: tryb różnicowy ± 2KV

Tryb wspólny ± 6KV

Interfejs RS485/CAN:

IEC 61000-4-2 (ESD, odporność na wyładowania elektrostatyczne)

Wyładowanie kontaktowe: ±8KV

IEC 61000-4-5 (Przepięcie, zakłócenia przepięciowe)

Sygnał: tryb różnicowy ± 2KV

Bezpieczeństwo

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4:2014

Informacje mechaniczne

Obudowa: Metalowa obudowa falista; Klasa bezpieczeństwa: IP40;

Wymiary: 158 x 114,8 x 60 mm;

Metoda montażu: Montaż na szynie DIN

Przemysłowy moduł optyczny

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX (1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U (TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D (TX 1550 RX1310)

Przemysłowy zasilacz DIN

IM-DAC220/DC12V1.67A

AC220V do DC12V1.67A, -30℃～70℃

IM-DAC220/DC24V1A

AC220V do DC24V1A, -30℃～70℃
