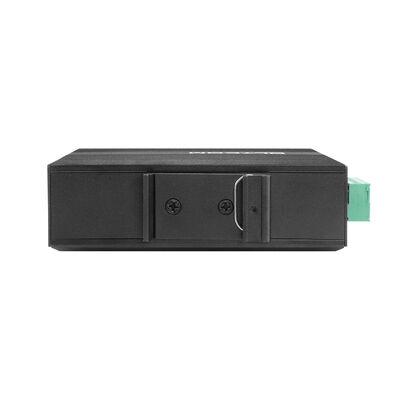

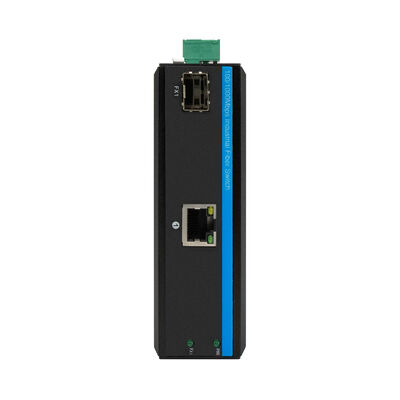

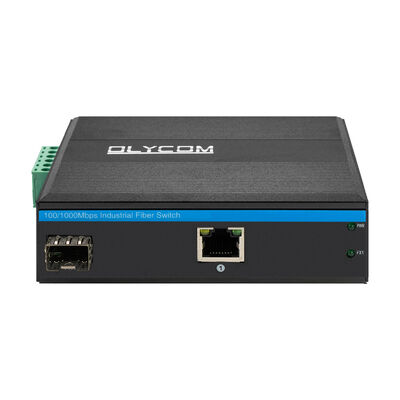

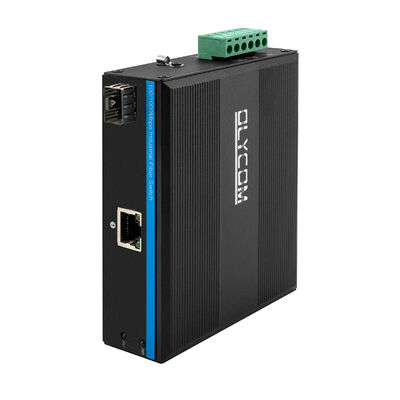

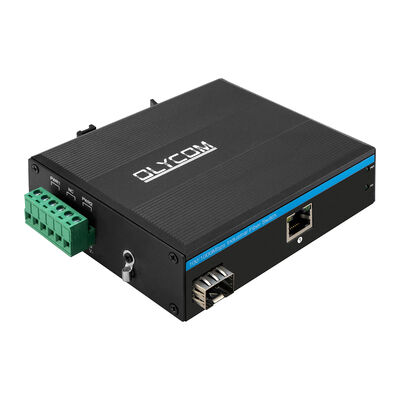

10/100/1000 Mb/s Mini Konwerter światłowodowy z funkcją POE
Stabilny przełącznik sieciowy klasy przemysłowej
Kluczowe cechy mini konwertera światłowodowego
- Obsługa zasilania kamer IP POE przez bezprzewodowy punkt dostępowy (AP) z 5 kategorii kabla Ethernet.
- IEEE 802.3af / at zasilanie na 1 port RJ45
- 1 x 10/100/1000 Mb/s port RJ45 z automatycznym wykrywaniem
- 1 x 100/1000 Mb/s port światłowodowy
- Ochrona przeciwprzepięciowa Ethernet 6KV, dostosowana do trudnych warunków zewnętrznych
- Obsługa Auto MDI/MDIX
- Tryb kontroli przepływu: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem Back pressure
- Zgodność z IEEE 802.3 10Base-T i IEEE 802.3u 1000Base-TX
- Maksymalna moc do 15,4 W w standardzie af, 30 W w standardzie at na każdy port PoE
- Wykrywanie modeli PoE urządzeń elektrycznych.
- Mechanizm przełączania store-and-forward
- Temperatura otoczenia pracy: -40 ° ~ 75 ° C
Specyfikacja przemysłowego konwertera mediów światłowodowych
|
Nazwa produktu
|
Przemysłowy 10/100/1000 Mb/s Konwerter mediów światłowodowych POE (1F+1TP)
|
|
Numer modelu
|
IM-PC111GE
|
|
Port
|
1 x port światłowodowy 100/1000 Mb/s
SM: 1310nm/1550nm, 20 km
1490nm/1550nm, 40~120 km
MM: 1310nm, 2 km
1x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
|
|
Funkcje przełączania
|
Tryb transmisji: przechowywanie i przekazywanie
Przepustowość systemu: 40 Gb/s (bez zatorów)
Rozmiar DRAM: 128M Rozmiar Flash: 16M
Rozmiar bufora pakietów: 4 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
Port światłowodowy, odległość transmisji: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
Diody LED
|
Zasilanie, sieć, światłowód
|
|
Zasilanie
|
Napięcie wejściowe zasilania POE: 48V (maks. 52V),
Pojedyncza moc wyjściowa zasilania PoE: 15,4 W (port 1)
(Standardy 802.3at wymagają specjalnych instrukcji)
|
|
Środowisko
|
Temperatura pracy: -40° ~ 75°C
Temperatura przechowywania: -40° ~ 85°C
Wilgotność robocza: 10% ~ 90%, bez kondensacji
Wilgotność przechowywania: 10% ~ 95%, bez kondensacji
|
|
Standardy branżowe
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Poziom 3, EN 61000-4-3 (RS) Poziom 3, EN 61000-4-4 (EFT) Poziom 3, EN 61000-4-5 (Przepięcie) Poziom 3, EN 61000-4-6 (CS) Poziom 3, EN 61000-4-8
Kontrola ruchu: NEMA-TS2
Wibracje: IEC 60068-2-6
Swobodne spadanie: IEC 60068-2-32
Wstrząsy: IEC 60068-2-27
Ruch kolejowy: EN 50121-4
|
|
Bezpieczeństwo
|
Znak CE, komercyjny
CE/LVD EN60950
|
|
Informacje mechaniczne
|
Obudowa: Obudowa z blachy falistej
Klasa bezpieczeństwa: IP40
Wymiar: 113,8 x 93 x 34,9 mm
Metoda montażu: Montaż na szynie DIN
|
|
Gwarancja
|
3 lata
|
Zastosowanie
Pakowanie niezarządzalnego przełącznika
| LISTA PAKOWANIA |
ZAWARTOŚĆ |
ILOŚĆ |
JEDNOSTKA |
| 2-portowy gigabitowy przemysłowy przełącznik sieciowy |
1 |
ZESTAW |
| Instrukcja obsługi |
1 |
PC |
| Karta gwarancyjna |
1 |
PC |
| Zdejmowana listwa zaciskowa |
1 |
PC |
| Uwaga: Przemysłowy przełącznik POE nie zawiera zasilacza i modułu SFP. |
FAQ
1. Jak działają wskaźniki?
Odp.: Ta seria ma jednolite opisy wskaźników.
PWR: zasilanie
Fiber: FX1/FX2
Miedziany pomarańczowy: wskaźnik PoE
Włączony: PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Miedziany zielony: wskaźnik Link/Act
Włączony: transmisja jest normalna
Wyłączony: transmisja NIE jest normalna
2. Czy jest zarządzany?
Odp.: Nie, ta seria jest niezarządzana.
Mamy inną zarządzaną serię do wyboru.
3. Jaką metodę instalacji obsługuje?
Odp.: Obsługuje montaż na szynie Din i na ścianie.
Jeśli wymagany jest specjalny zestaw montażowy, to jest w porządku, zajęliśmy się tym wcześniej.
4. Czy mogę umieścić moje logo na urządzeniu?
Odp.: Tak, jesteśmy producentem OEM.
Proszę po prostu przesłać swoje logo w formacie PS/AI, my zajmiemy się resztą.
5. Czy możesz pomóc w napisaniu treści etykiety?
Odp.: Tak, daj nam znać, jeśli chcesz umieścić nazwę modelu/logo/opis na etykiecie.
Standardowym językiem jest angielski. Jeśli chodzi o inne języki, takie jak koreański, włoski lub rosyjski, po prostu prześlij dokładny format, skopiujemy i wkleimy.
