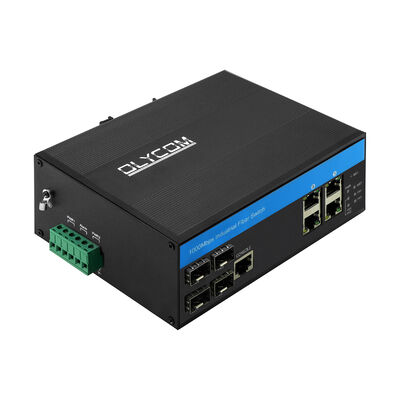

1.1 IM-FP444GW to zarządzany przełącznik światłowodowy PoE klasy przemysłowej zaprojektowany do wysokiej niezawodności przesyłu Ethernet i światłowodowego w trudnych warunkach.Integruje 4 × 100/1000/2500Mbps porty światłowodowe SFP z 4 × 10/100/1000Mbps portami RJ45 z funkcją PoE, zapewniające elastyczne rozwiązanie dostępu i agregacji dla sieci przemysłowych, nadzoru zewnętrznego i rozproszonych architektur światłowodowych.
1.2 Kompatybilny z normą IEEE 802.3af/at, przełącznik zapewnia maksymalnie 30 W na port PoE przy całkowitym budżecie mocy 120 W, zapewniając stabilną moc i transmisję danych do kamer IP, bezprzewodowych punktów dostępu,i urządzenia krawędziowe. z metalową obudową o klasyfikacji IP40, montażem na szynach DIN lub ścianie oraz szerokim zakresem temperatury roboczej od -40°C do +75°C,IM-FP444GW jest przeznaczony do ciągłej pracy w wymagających zastosowaniach przemysłowych i zewnętrznych.
2. Kluczowe cechy
IM-FP444GW łączy w sobie zaawansowane funkcje zarządzania warstwą 2, ochronę przemysłową i wysokiej wydajności przełączania:
-
Hybrid Fiber & PoE Design 4 × 2.5G porty SFP do transmisji światłowodowej na duże odległości i 4 × gigabitowe porty PoE RJ45.
-
Przemysłowe dostarczanie energii PoE IEEE 802.3af/at zgodne, 30 W na port, 120 W całkowity budżet PoE, wyjście 48 V.
-
Zaawansowane zarządzanie warstwą 2 wspiera VLAN (802.1Q), QoS, IGMP/MLD snooping, agregację linków LACP i kontrolę przepustowości.
-
Ochrona pierścienia i redundancja Wspiera STP, RSTP, MSTP i ITU-T G.8032 Ethernet Protection Ring (EPR) do szybkiego odzyskiwania sieci.
-
Niezawodność w przemyśle ∙ 6KV Ethernet, ochrona ESD do ±15KV powietrza, zgodność z EMC klasy przemysłowej
-
Wysoka wydajność przełączania 28Gbps zdolność przełączania, 20,83Mpps przeładunku, 8K MAC stołu, 9,6KB ramek jumbo.
-
Elastyczne zarządzanie: interfejs graficzny internetowy, interfejs CLI podobny do Cisco®, SNMP v1/v2c/v3, Telnet, SSH, HTTPS i redundancja oprogramowania układowego.
-
Energooszczędne i diagnostyczne funkcje IEEE 802.3az EEE, diagnostyka kabli, odzwierciedlanie portów, RMON i rejestrowanie zdarzeń.
3Specyfikacja
|
Nazwa produktu
|
10/100/1000Mbps Zarządzane Przemysłowe PoE Fiber Switch ((4F+4TP)
|
|
Model nr.
|
IM-FP444GW
|
|
Port
|
4*100/1000/2500Mpbs porty SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
8*10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
|
Protokół
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 28Gbps (nieprzepływ ruchu)
Wskaźnik przesyłania: 20,83 Mpps
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
ID WLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światła LED
|
Elektryczność, sieć, światłowody
PWR: Moc
Pomarańczowy: Link/ACT
Zielony: 1000M Prędkość sieci ((wyłączony, gdy jest 100Mb/s)
Włókna: FX1/FX2/FX3/FX4
|
|
Zasilanie
|
Napęd wejściowy: 48V (maksymalnie 52V)
napięcie wyjściowe PoE: 48V
Jednorazowa moc wyjściowa PoE: 30W ((port 1~4)
Maksymalny budżet: 120 W
Połączenie odwrotne: wsparcie
|
|
PoE Wiring
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 158*115*60 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
4. Wymiar

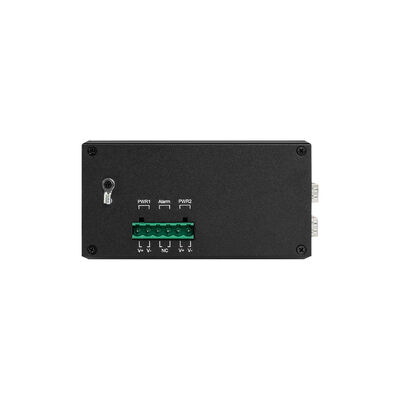

5. Interfejs użytkownika
6. Funkcje oprogramowania
- Wsparcie diagnostyki kabla i może zlokalizować punkt awarii
- Wspieranie zarządzania IEEE802.3az EEE ((Energy Efficient Ethernet), optymalizacja zużycia energii
- Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Wspieranie QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (wskazanie wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
- Wspieranie IEEE802.1q VLAN, portu VLAN, opartego na Mac VLAN, IP subnet VLAN, protokołu VLAN, konwertera VLAN, MVR
- Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych
- Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Raport agenta IGMP, wgląd w MLD.
- Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
- Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82
- Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Wsparcie dla IPV6 Telnet serwer/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Prosimy o kontakt w celu uzyskania podręcznika internetowego lub podręcznika CLI
