2.5G zarządzane PoE Fiber Bypass Switch 8 Port
1. Przegląd produktu
IM-FBP288GW jest zarządzanym przełącznikiem obwodniczym światłowodowym PoE klasy przemysłowej zaprojektowanym do krytycznych dla misji systemów łączności optycznej i dostarczania energii.
Zintegrowany z 8 × 10/100/1000Mbps portami PoE RJ45, 2 × 100/1000/2500Mbps portami uplinków światłowodowych SFP oraz 2 × LC portami obejścia światłowodowego,umożliwiające nieprzerwaną transmisję optyczną nawet w przypadku utraty zasilania lub awarii urządzenia.
Wspierając IEEE 802.3af/at PoE z całkowitym budżetem zasilania do 240 W, przełącznik zapewnia niezawodne dostarczanie zasilania do kamer IP, bezprzewodowych punktów dostępu i urządzeń przemysłowych.
Z przemysłową obudową metalową IP40, montażem DIN-rail lub na ścianie, a temperaturą pracy od -40°C do +75°C,IM-FBP288GW jest specjalnie zaprojektowany do trudnych warunków, w których dostępność sieci i ochrona ścieżki optycznej są kluczowe..
2Specyfikacja
|
Nazwa produktu
|
10/100/1000Mbps Zarządzane Przemysłowe PoE Fiber Bypass Switch ((2F+8TP)
|
|
Model nr.
|
IM-FBP288GW
|
|
Port
|
2*100/1000/2500Mpbs porty SFP
2* porty obejścia LC ((SM/MM)
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
8*10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
|
Protokół
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 26Gbps (nieprzepływ ruchu)
Wskaźnik przesyłania: 19,344 Mpps
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
ID WLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światła LED
|
Elektryczność, sieć, światłowody
PWR: Moc
Pomarańczowy: Link/ACT
Zielony: 1000M Prędkość sieci ((wyłączony, gdy jest 100Mb/s)
Włókna: FX1/FX2
|
|
Zasilanie
|
Napęd wejściowy: 48V (maksymalnie 52V)
napięcie wyjściowe PoE: 48V
Jednorazowa moc wyjściowa PoE: 30W ((port 1~8)
Maksymalny budżet: 240 W
Połączenie odwrotne: wsparcie
|
|
PoE Wiring
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 158*115*60 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
|
Bypass włókna
|
|
Kategoria
|
Jednostka
|
Specyfikacja
|
|
Zakres długości fali
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Długość fali badania
|
nm
|
850/1300
|
1310/1550
|
|
Wprowadzenie straty
|
dB
|
Typ: 0, 6 Maks: 1.0
|
Typ: 0, 6 Maks: 1.0
|
|
Strata zwrotu
|
dB
|
MM≥30 SM≥50
|
|
Rozmowa między kanałami
|
dB
|
MM≥35 SM≥55
|
|
Utrata polaryzacji
|
dB
|
≤ 0.05
|
|
Utrata długości fali
|
dB
|
≤ 0.05
|
|
Utrata temperatury
|
dB
|
≤ 0.05
|
|
Możliwość powtarzania
|
dB
|
≤ 0.05
|
|
Napięcie robocze
|
V
|
3.3V-5V
|
|
Żywotność
|
czasy
|
≥ 100000000
|
|
Czas przełączania
|
ms
|
≤ 10
|
|
Moc optyczna przesyłowa
|
MW
|
≤ 500
|
|
Temperatura pracy
|
o
|
-20~+70
|
|
Temperatura przechowywania
|
o
|
-40~+85
|
Jako niezbędna część systemu łączności i ochrony optycznej, obwód światłowodowy jest bardzo niezawodny i stabilny dla różnych potrzeb ścieżek optycznych, takich jak:
-
Sieć obszaru metropolitalnego (MAN)
-
Dynamiczna konfiguracja multipleksingu add/drop
-
Monitorowanie systemu
-
Badania laboratoryjne i rozwój
Tymczasem przełącznik przepustowy włókna charakteryzuje
3. WEB Informacje
- Wsparcie diagnostyki kabla i może zlokalizować punkt awarii
- Wspieranie zarządzania IEEE802.3az EEE ((Energy Efficient Ethernet), optymalizacja zużycia energii
- Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Wspieranie QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (wskazanie wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
- Wspieranie IEEE802.1q VLAN, portu VLAN, opartego na Mac VLAN, IP subnet VLAN, protokołu VLAN, konwertera VLAN, MVR
- Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych
- Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Raport agenta IGMP, wgląd w MLD.
- Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
- Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82
- Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Wsparcie dla IPV6 Telnet serwer/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4. Wniosek
- Sieci obszaru metropolitalnego (MAN)
- Systemy nadzoru CCTV i bezpieczeństwa
- Automatyzacja i monitorowanie przemysłowe utrzymuje ciągłą komunikację w fabrykach, podstacjach i sieciach kontroli przemysłowej.
- Systemy monitorowania sieci optycznej Idealne do wstawiania urządzeń monitorowania, analizy lub ochrony bez ryzyka przerwania ruchu.
- Laboratorium i środowiska badawczo-rozwojowe
- Transport & Inteligentna infrastruktura miasta
5Lista opakowań
-
1pc przełącznik
-
1pc podręcznik obsługi
-
1 sztukę kablu konsoli
Uwaga
Akcesoria ((DIN koło szynowe, moduł optyczny, zasilanie, patchcord, kabel sieciowy itp.) nie są włączone do pudełka pakowania, proszę przygotować je samodzielnie lub kupić cały zestaw od nas
Informacje o pudełku przewozowym
Rozmiar produktu: 15,8*11,5*6cm
Wielkość wewnętrznego pudełka: 25,3*20,8*8cm
Masa produktu: 0,75 kg
Waga opakowania: 0,9 kg
Wielkość skrzynki głównej: 55,5*40*41cm
Ilość opakowania: 20 sztuk
Waga opakowania: 20 kg
6. Często zadawane pytania
1Na jakim chipie jest oparty?
Olycom: Vitesse
2Mogę to dostosować?
- Tak.
Wspieramy usługi OEM, takie jak logo, nazwa modelu, etykieta, maski PVC i części produktu ((zestaw montażowy, blok końcowy zasilania itp.)
3Mogę go podłączyć do urządzeń 10/100M?
- Tak.
W przypadku portów LAN są one 10/100/1000M automatyczne wykrywanie
W przypadku portów światłowodowych proszę skonfigurować prędkość 100 Mbps za pośrednictwem interfejsu graficznego lub interfejsu CLI
4Czy mogę wyłączyć funkcję PoE dla niektórych portów w razie potrzeby?
A: Tak.
Wszystkie przełączniki zarządzane PoE w tej serii obsługują zarządzanie PoE
Proszę ustawić status PoE za pośrednictwem interfejsu graficznego lub CLI.
5Czy ty robisz SKD/CKD?
A: Tak.
Jako fabryka wiele razy się z tym borykaliśmy.

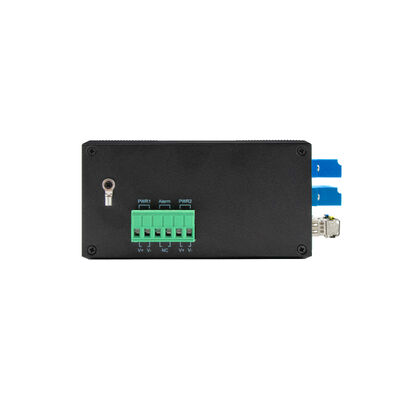

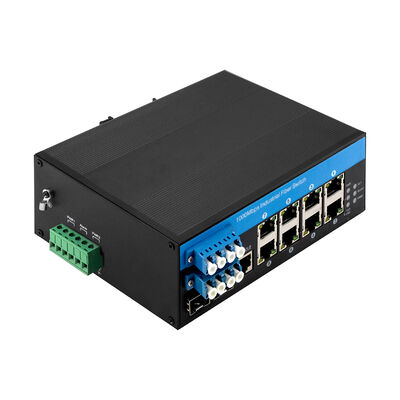

7Zdjęcia.
