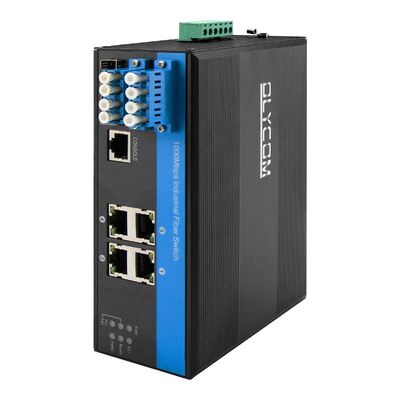

4 Port Industrial PoE Switch z pominięciem światłowodu
1. Przegląd
IM-FBP244GW to w pełni zarządzany przełącznik obwodniczy światłowodowy PoE klasy przemysłowej zaprojektowany do sieci przesyłowych Ethernet i optycznych o wysokiej dostępności.
Zintegrowanie dostępu Gigabit PoE, wielo-gigabitów wiązań w górę światłowodowych i podwójnych kanałów obejścia optycznego zapewnia nieprzerwaną łączność sieciową nawet w przypadku utraty zasilania lub awarii urządzenia.
Zbudowany do niezawodnej pracy w trudnych warunkach, przełącznik łączy zaawansowane funkcje zarządzania warstwą 2 z ochroną włókna nośnego,Dzięki temu jest idealnym rozwiązaniem dla sieci krytycznych dla misji, w których czas pracy jest ograniczony., odporność i scentralizowana kontrola są konieczne.
2Specyfikacja
|
Nazwa produktu
|
10/100/1000Mbps Zarządzane Przemysłowe PoE Fiber Bypass Switch ((2F+4TP)
|
|
Model nr.
|
IM-FBP244GW
|
|
Port
|
2*100/1000/2500Mpbs porty SFP
2* porty obejścia LC ((SM/MM)
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
4*10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
|
Protokół
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 18Gbps (nieprzepływ ruchu)
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
ID WLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światła LED
|
Elektryczność, sieć, światłowody
PWR: Moc
Pomarańczowy: Link/ACT
Zielony: 1000M Prędkość sieci ((wyłączony, gdy jest 100Mb/s)
Włókna: FX1/FX2
|
|
Zasilanie
|
Napęd wejściowy: 48V (maksymalnie 52V)
napięcie wyjściowe PoE: 48V
Jednorazowa moc wyjściowa PoE: 30W ((port 1~4)
Maksymalny budżet: 120 W
Połączenie odwrotne: wsparcie
|
|
PoE Wiring
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 158*115*60 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
|
Bypass włókna
|
|
Kategoria
|
Jednostka
|
Specyfikacja
|
|
Zakres długości fali
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Długość fali badania
|
nm
|
850/1300
|
1310/1550
|
|
Wprowadzenie straty
|
dB
|
Typ: 0, 6 Maks: 1.0
|
Typ: 0, 6 Maks: 1.0
|
|
Strata zwrotu
|
dB
|
MM≥30 SM≥50
|
|
Rozmowa między kanałami
|
dB
|
MM≥35 SM≥55
|
|
Utrata polaryzacji
|
dB
|
≤ 0.05
|
|
Utrata długości fali
|
dB
|
≤ 0.05
|
|
Utrata temperatury
|
dB
|
≤ 0.05
|
|
Możliwość powtarzania
|
dB
|
≤ 0.05
|
|
Napięcie robocze
|
V
|
3.3V-5V
|
|
Żywotność
|
czasy
|
≥ 100000000
|
|
Czas przełączania
|
ms
|
≤ 10
|
|
Moc optyczna przesyłowa
|
MW
|
≤ 500
|
|
Temperatura pracy
|
o
|
-20~+70
|
|
Temperatura przechowywania
|
o
|
-40~+85
|
3. WEB UI
1Zintegrowana ochrona optyczna
Podwójne porty obejścia światłowodowego LC automatycznie utrzymują ciągłość optyczną, gdy przełącznik jest wyłączony lub występuje awaria
Bardzo niskie straty wstawienia i szybkie przełączanie zapewniają minimalny wpływ na jakość sygnału światłowodowego
Wspiera jedno- i wielo-trybówki, odpowiednie do transmisji na krótkie i długie odległości
2Wysokiej wydajności PoE i możliwości przełączania
8 × Gigabit RJ45 porty PoE dostarczające IEEE 802.3af/w mocy do 30 W na port
Całkowity budżet PoE do 240 W, obsługujący wysokiej mocy kamery IP, bezprzewodowe punkty dostępu i urządzenia dostępu
2× 100/1000/2500Mbps porty SFP zapewniają elastyczne łącza wznoszące światłowodowe do sieci agregacyjnych lub pierścieniowych
Architektura przełączania bez blokowania o wysokiej przepustowości i niskim opóźnieniu w przekazywaniu
3Zaawansowane zarządzanie siecią i ochrona
Pełne zarządzanie warstwą 2, w tym VLAN, QoS, IGMP, agregacja linków i kontrola ruchu
Wspiera STP/RSTP/MSTP i ITU-T G.8032 ERPS, umożliwiając szybką ochronę pierścienia i redundancję
Web GUI, CLI, SNMP i zdalne zarządzanie dla łatwego wdrożenia i utrzymania
Wbudowana diagnostyka kablowa i energooszczędny Ethernet (EEE) w celu optymalizacji działania
4Niezawodność klasy przemysłowej
Szeroki zakres temperatury roboczej od -40°C do +75°C
Ochrona przed napięciami 6KV w sieci Ethernet i zgodność z EMC w zakresie przemysłowym
Zwierzęta, które są objęte procedurą regulacji jakości
Wyposażenie do urządzeń do pomieszczania lub odgrzewania powietrza
4. Wniosek
1. Sieci obszarów metropolitalnych (MAN)
Zapewnienie nieprzerwanej transmisji światłowodowej i szybkiego odzyskiwania w zastosowaniach sieci metro Ethernet opartych na pierścieniu.
2. Systemy bezpieczeństwa i nadzoru
Podsycenie i agregacja kamer IP przy jednoczesnym utrzymaniu ciągłości światła podczas konserwacji lub awarii zasilania.
3. Automatyka przemysłowa i użyteczności publiczne
Wsparcie systemów SCADA, podstacji i sieci transportowych, w których przestoj sieci jest niedopuszczalny.
4Kampusy i infrastruktura inteligentnych miast
Zapewnienie elastycznego dostępu PoE i agregacji światłowodowej dla inteligentnego oświetlenia, kontroli dostępu i zasięgu bezprzewodowego.
5Telekomunikacje i krytyczne sieci komunikacyjne
Działając jako przełącznik krawędzi lub agregacji z wbudowanym pominięciem światła, aby zwiększyć ogólną przeżywalność sieci.

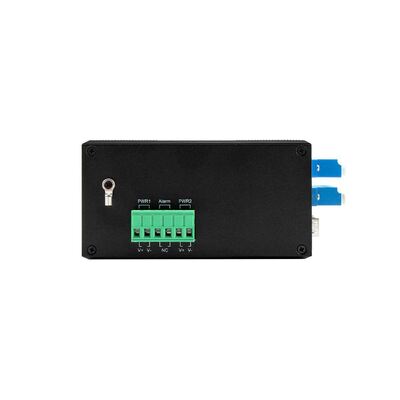

5Zdjęcia.
6. Akcesoria
|
Moduł optyczny przemysłowy
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Zasilanie przemysłowe DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V do DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V do DC24V1A, -30°C/70°C
|
|
IM-DAC220/DC48V1.6A
|
AC220V do DC48V1.6A, -30°C ∼70°C
|
|
IM-DAC220/DC48V2.5A
|
AC220V do DC48V2.5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V5A
|
AC220V do DC48V5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V10A
|
AC220V do DC48V10A, -40°C/70°C
|
