4-port Gigabit DIN PoE Switch
1. Przegląd

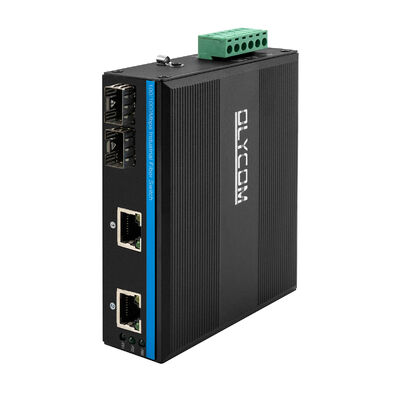

IM-FP222GE to kompaktowy przełącznik światłowodowy Gigabit PoE klasy przemysłowej zaprojektowany do dostarczania niezawodnych danych i łączności zasilania w trudnych i krytycznych środowiskach.
wyposażony w dwa porty światłowodowe Gigabit SFP i dwa porty PoE Ethernet 10/100/1000Mbps,umożliwia bezproblemową integrację sieci sieciowych światłowodowych z zasilanymi urządzeniami krawędziowym, takimi jak kamery IP i bezprzewodowe punkty dostępu.
Z szerokim zakresem temperatury roboczej (od -40°C do +75°C), solidną ochroną przed przewyższeniami i wytrzymałą metalową obudową DIN-rail, IM-FP222GE jest zaprojektowany do ciągłej pracy w automatyce przemysłowej,transport, i systemów nadzoru na zewnątrz.
Jest to idealne rozwiązanie dla nadzoru IP, wiatru, energii elektrycznej, PIS metra, automatyki montażu, mocy SCADA, oczyszczania ścieków, metalurgii, inteligentnego transportu, transportu kolejowego,przemysł wojskowy i inne
2Specyfikacja
|
Nazwa produktu
|
10/100/1000Mbps Przemysłowy przełącznik światłowodowy PoE ((2F+2TP)
|
|
Model nr.
|
IM-FP222GE
|
|
Port
|
2x100/1000M włókna SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
2x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
Blok końcowy zasilania 1x6-PIN
|
|
Protokół
|
IEEE 802.3 ((10Baza-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 przy 30W ((PoE+)
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 8 Gbps (nieprzepływ ruchu)
Prędkość przekazywania: 5,952Mmps
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światła LED
|
Elektryczność, włókna, sieć, PoE
PWR: Moc
Włókno: FX1, FX2
Włączone: nadawanie jest normalne
Wyłączony: transmisja NIE jest prawidłowa (odłączony lub wadliwy moduł optyczny)
Miedziana pomarańczowa: wskaźnik PoE
PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Zielona miedź: wskaźnik prędkości
Włączone: prędkość transmisji 1000 Mbps
Blinking: w transmisji
Wyłączone: odłączone lub prędkość pracy wynosi 10/100Mbps
|
|
Zużycie energii
|
Całkowite obciążenie bez PoE≤5W
|
|
Zasilanie
|
napięcie wejściowe zasilania PoE: 48V (maksymalnie 52V)
Jednorazowe źródło zasilania PoE moc wyjściowa: 30W (port 1~2)
Całkowity budżet: 60 W
napięcie wyjściowe PoE: 48V
Połączenie odwrotne: wsparcie
|
|
PoE Wiring
|
1/2 (V+), 3/6 (V-)
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 114*93*35 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,35 kg/0,45 kg (netto/brutto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
3. Kluczowe cechy
1Integracja Gigabit Fiber & PoE
2 × 100/1000Mbps porty światłowodowe SFP obsługujące moduły światłowodowe multimodu i jedno-modu dla elastycznych odległości przesyłowych
2 × 10/100/1000Mbps porty RJ45 PoE zgodne z IEEE 802.3af/at, o mocy do 30 W na port
Całkowity budżet mocy PoE wynoszący 60 W, odpowiedni do kamer IP o dużej mocy i urządzeń bezprzewodowych
2Stabilna wydajność przełączania
Architektura przełączania przechowywania i przekazywania zapewnia integralność danych
Wysoka przepustowość systemu z nieblokowaniem przekazywania i niskim opóźnieniem
Automatyczne negocjacje i Auto MDI/MDIX ułatwiają wdrażanie sieci
Wsparcie sterowania przepływem zarówno dla komunikacji full-duplex, jak i half-duplex
3Niezawodność klasy przemysłowej
Ochrona przed napięciami 6KV Ethernet i silna odporność EMC dla środowisk zewnętrznych i o wysokiej częstotliwości zakłóceń
szeroki zasilacz prądu stałego (48V system PoE) z ochroną odwrotnej biegunowości
Obudowa z falistego metalu bez wentylatora (IP40) do skutecznego rozpraszania ciepła

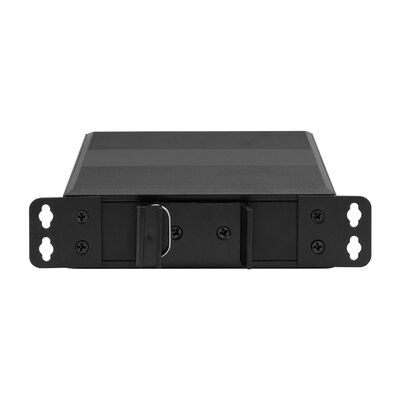

Opcje montażu na szynach DIN lub ścianie w celu elastycznej instalacji
4Łatwe monitorowanie i zgodność
Wskaźniki LED dla mocy, łącza światłowodowego, aktywności Ethernet, prędkości i stanu PoE
Spełnia normy CE i FCC, nadaje się do globalnego wdrażania
4. Wymiar
- 1pc przełącznik
- 1pc podręcznik obsługi
Uwaga
Akcesoria ((DIN koło szynowe, moduł optyczny, zasilanie, patchcord, kabel sieciowy itp.) nie są włączone do pudełka pakowania, proszę przygotować je samodzielnie lub kupić cały zestaw od nas
Informacje o pudełku przewozowym
Rozmiar produktu: 11,4*9,3*3,5 cm
Wnętrze pudełka: 23*16,5*5,8cm
Masa produktu: 0,35 kg
Waga opakowania: 0,45 kg
Wielkość skrzynki głównej: 67*33*47cm
Ilość opakowania: 40 sztuk
Waga opakowania: 20 kg
5. Akcesoria
|
Moduł optyczny przemysłowy
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Zasilanie przemysłowe DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V do DC48V2.5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V5A
|
AC220V do DC48V5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V10A
|
AC220V do DC48V10A, -40°C/70°C
|
6. Wniosek
1, CCTV system PoE
2, Fiber Optic Telecom
