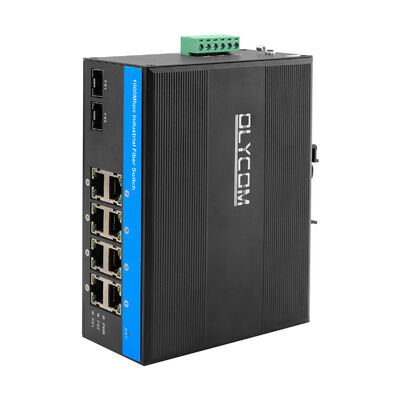

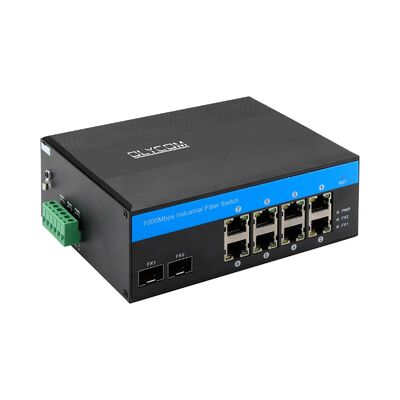

Przełącznik sieciowy Olycom 8 Port PoE Gigabit
1Specyfikacja 8-portnego przełącznika przemysłowego
|
Nazwa produktu
|
10/100/1000Mbps Przemysłowy przełącznik światłowodowy PoE ((2F+8TP)
|
|
Model nr.
|
IM-FP288GE
|
|
Port
|
2x1000M włókna SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
8x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
Blok końcowy zasilania 1x6-PIN
|
|
Protokół
|
IEEE 802.3 ((10Baza-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 przy 30W ((PoE+)
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Przepustowość systemu: 20 Gbps (nieprzepustowość)
Prędkość przekazywania: 14,88Mmps
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światła LED
|
Elektryczność, włókna, sieć, PoE
PWR: Moc
Włókno: FX1, FX2
Włączone: nadawanie jest normalne
Wyłączony: transmisja NIE jest prawidłowa (odłączony lub wadliwy moduł optyczny)
Miedziana pomarańczowa: wskaźnik PoE
PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Zielona miedź: wskaźnik prędkości
Włączona: prędkość transmisji 1000 Mbps
Blinking: w transmisji
Wyłączony:przełączony lub prędkość pracy 10/100Mbps
|
|
Zużycie energii
|
Całkowite obciążenie bez PoE≤5W
|
|
Zasilanie
|
napięcie wejściowe zasilania PoE: 48V (maksymalnie 52V)
Jednorazowe źródło zasilania PoE moc wyjściowa: 30W (port 1~8)
Całkowity budżet: 240 W
napięcie wyjściowe PoE: 48V
Połączenie odwrotne: wsparcie
|
|
PoE Wiring
|
1/2 (V+), 3/6 (V-)
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 158*115*60 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
2Kluczowe cechy przełącznika Ethernet 8 portów
1Zintegrowane Gigabit PoE i łączność światłowodowa
Osiem automatycznie wykrywających 10/100/1000Mbps portów RJ45 dostarcza zasilanie i dane IEEE 802.3af/at PoE za pośrednictwem jednego kabla Ethernet,natomiast podwójne gigabit SFP-sloty zapewniają elastyczne łącza wznoszące światłowodowe do transmisji na duże odległości lub bez zakłóceń.
2Wysoki budżet energii PoE dla wdrożeń wielu urządzeń
Każdy port PoE obsługuje moc wyjściową do 30 W, z całkowitym budżetem 240 W, umożliwiając stabilną pracę wielu urządzeń o dużej mocy, takich jak kamery PTZ i zewnętrzne bezprzewodowe punkty dostępu.
3Niezawodność klasy przemysłowej
Zaprojektowany do wymagających warunków, przełącznik obsługuje pracę w dużych temperaturach (-40 °C do 75 °C) i oferuje ochronę przed napięciami 6KV Ethernet,pomoc w zapewnieniu nieprzerwanej pracy w miejscach zewnętrznych i hałasowych.
4Inteligentne wykrywanie PoE i bezpieczne dostarczanie energii
Automatycznie wykrywa urządzenia niezgodne z PoE i IEEE 802.3af/at, dostarczając zasilanie tylko wtedy, gdy jest to wymagane do ochrony podłączonego sprzętu.
5Stabilna wydajność przełączania
Architektura przełączania przechowywania i przekazywania, przepustowość gigabitów i efektywna kontrola przepływu zapewniają płynną transmisję danych dla ruchu wideo, sterowania i monitorowania.
6. Prosta instalacja i konserwacja
Niezarządzany, plug-and-play design z Auto MDI/MDIX eliminuje złożoność konfiguracji.Kompaktna obudowa metalowa z mocowaniem DIN-rail lub na ścianie umożliwia łatwą integrację z szafami przemysłowymi i obudowami polowymi.
3Przegląd przełącznika sieci przemysłowej
IM-FP288GE Industrial PoE Fiber Switch to wytrzymałe rozwiązanie sieciowe plug-and-play zaprojektowane dla środowisk przemysłowych, w których najważniejsze są moc, odległość i niezawodność.
Łącząc 8 Gigabit PoE portów miedzianych z 2 Gigabit SFP łączy światłowodowe, dostarcza zarówno dane i moc do kamer IP, bezprzewodowych punktów dostępu,i przemysłowych urządzeń Ethernet, a jednocześnie rozszerzanie sieci daleko poza 100-metrową granicę miedzi poprzez światłowody.
Zbudowany do trudnych warunków, IM-FP288GE działa niezawodnie w temperaturze od -40 do 75 °C, posiada ochronę przed przewyższeniami przemysłowymi i obsługuje montaż DIN-rail lub na ścianie.Z inteligentnym wykrywaniem PoE i wysokim całkowitym budżetem energii, ułatwia wdrożenie w sieciach zewnętrznych, transportowych, energetycznych i automatycznych, w których kluczowa jest stabilność i łatwość instalacji.
4Zastosowanie przełącznika CCTV PoE
1Systemy nadzoru nad własnością intelektualną
Idealne do zasilania i łączenia kamer IP w miastach, fabrykach, kampusach i miejscach na zewnątrz, z łączami wznoszącymi światłowodowymi, rozszerzającymi zasięg na duże odległości.
2Inteligentny transport i systemy kolejowe
Wspiera stabilne dostarczanie danych i energii dla monitorowania ruchu drogowego, PIS metra i sieci komunikacji kolejowej działających w trudnych warunkach.
3Energetyka, elektrownia i sieci SCADA
Dobrze nadaje się do elektrowni, farm wiatrowych i systemów automatyki energii, które wymagają wysokiej niezawodności, ochrony przed przepływami i transmisji światłowodowej na duże odległości.
4Automatyka przemysłowa i produkcja
Zapewnia niezawodną łączność Ethernet i PoE dla czujników, sterowników i terminali przemysłowych na plantacjach fabrycznych.
5. Projekty miejskie i infrastrukturalne
Powszechnie stosowane w oczyszczaniu ścieków, metalurgii i infrastrukturze publicznej, gdzie niezbędna jest solidna konstrukcja i długotrwała stabilność.
5Informacje o opakowaniu
- 1pc przełącznik
- 1pc podręcznik obsługi
Uwaga
Akcesoria ((DIN koło szynowe, moduł optyczny, zasilanie, patchcord, kabel sieciowy itp.) nie są włączone do pudełka pakowania, proszę przygotować je samodzielnie lub kupić cały zestaw od nas
Informacje o pudełku przewozowym
Rozmiar produktu: 15,8*11,5*6cm
Wielkość wewnętrznego pudełka: 25,3*20,8*8cm
Masa produktu: 0,75 kg
Waga opakowania: 0,9 kg
Wielkość skrzynki głównej: 55,5*40*41cm
Ilość opakowania: 20 sztuk
Waga opakowania: 20 kg
6. Często zadawane pytania
1Na jakim chipie jest oparty?
Olycom: Realtek
2Mogę to dostosować?
- Tak.
Wspieramy usługi OEM, takie jak logo, nazwa modelu, etykieta, maski PVC i części produktu ((zestaw montażowy, blok końcowy zasilania itp.)
3- Czy to załatwione?
Nie.
To tylko proste plug-and-play, ale mamy zarządzany model ((IM-FP288GM
