8-portowy przełącznik światłowodowy SFP 1G
Przegląd 8-portowego przełącznika Gigabit
1. Przemysłowy przełącznik światłowodowy Gigabit IM-FS280GE to wytrzymałe, gotowe do użycia rozwiązanie Ethernet, zaprojektowane do niezawodnej pracy w trudnych warunkach przemysłowych.
2. Wyposażony w 2 gigabitowe porty światłowodowe SFP i 8 gigabitowych portów Ethernet miedzianych, umożliwia bezproblemową integrację łączy światłowodowych na duże odległości z łącznością urządzeń brzegowych o dużej gęstości.
3. Zbudowany w oparciu o przemysłową architekturę przełączania z mechanizmem store-and-forward, IM-FS280GE zapewnia stabilną transmisję danych i stałą wydajność przy dużym obciążeniu sieci. Szerokozakresowe, redundantne wejście zasilania DC (DC12V–DC52V) i ochrona przed odwrotną polaryzacją zwiększają niezawodność systemu w krytycznych wdrożeniach.
4. Dzięki szerokiemu zakresowi temperatur pracy od -40°C do 75°C, wzmocnionej metalowej obudowie i przemysłowej ochronie EMC, przełącznik ten jest dobrze przystosowany do szaf zewnętrznych, hal fabrycznych i instalacji bez nadzoru, gdzie kluczowa jest długotrwała stabilność.
Dane techniczne przemysłowego przełącznika światłowodowego
|
Nazwa produktu
|
Przemysłowy przełącznik światłowodowy 10/100/1000 Mb/s (2F+8TP)
|
|
Model nr.
|
IM-FS280GE
|
|
Port
|
2x1000M światłowód SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
8x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
1x6-PIN blok zacisków zasilania
|
|
Protokół
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
|
Funkcje przełączania
|
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 20 Gb/s (bez zatorów w ruchu)
Szybkość przekazywania: 14,88 Mmps
MAC: 4K
Rozmiar bufora pakietów: 1,75 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
|
Diody LED
|
Zasilanie, światłowód, sieć, PoE
PWR: Zasilanie
Światłowód: FX1, FX2
Wł.: transmisja jest normalna
Wył.: transmisja NIE jest normalna (uszkodzony moduł optyczny lub odłączony)
Miedź pomarańczowa: wskaźnik PoE
Wł.: PoE działa
Wył.: PoE nie działa lub jest to urządzenie bez PoE
Miedź zielona: wskaźnik prędkości
Wł.: prędkość transmisji wynosi 1000 Mb/s
Miga: w trakcie transmisji
Wył.: Odłączony lub prędkość pracy wynosi 10/100 Mb/s
|
|
Pobór mocy
|
Pełne obciążenie bez PoE ≤5W
|
|
Zasilanie
|
Redundantne wejście DC12V~DC52V, typowo DC12V/DC24V/DC48V
Połączenie odwrotne: obsługa
|
|
Środowisko
|
Temperatura pracy: -40°C～75°C
Temperatura przechowywania: -40°C～85°C
Wilgotność robocza: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne ±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Obudowa: Falista metalowa obudowa, stopień IP40
Wymiar: 158*115*60mm

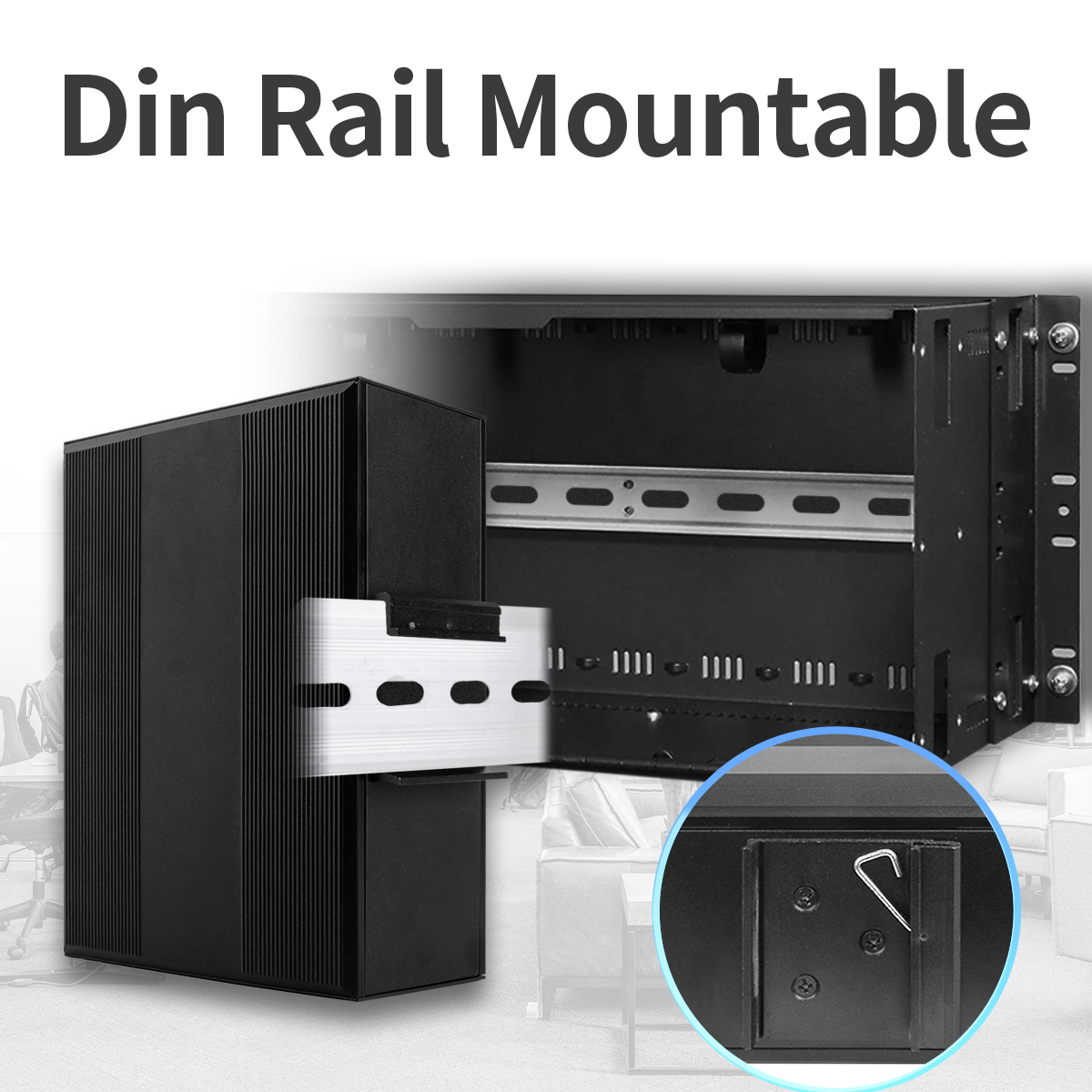

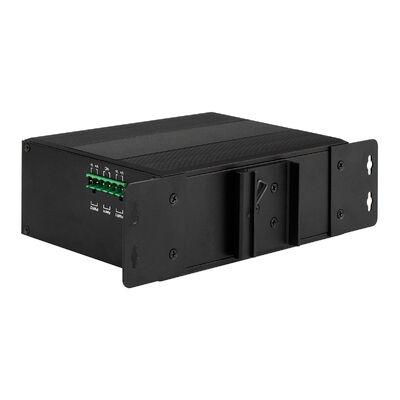

Metoda montażu: Montaż na szynie DIN/ścienny
Waga: 0,75 kg/0,9 kg (netto/brutto)
|
|
Gwarancja
|
3 lata, dożywotnia pomoc techniczna
|
3. Zastosowanie
IM-FS280GE jest szeroko stosowany w sieciach przemysłowych i infrastrukturalnych, gdzie niezawodność, odległość i odporność na warunki środowiskowe mają kluczowe znaczenie, w tym:
- Systemy nadzoru IP i bezpieczeństwa
- Zakłady energetyczne i sieci SCADA
- Systemy kolejowe, metra i transportu
- Energetyka wiatrowa i infrastruktura energetyczna
- Automatyzacja fabryk i linie montażowe
- Inteligentne systemy transportowe (ITS)
- Oczyszczanie wody i monitorowanie ścieków
- Środowiska wojskowe i trudne warunki przemysłowe
4. Kluczowe cechy
Łączność Gigabit Fiber i Ethernet

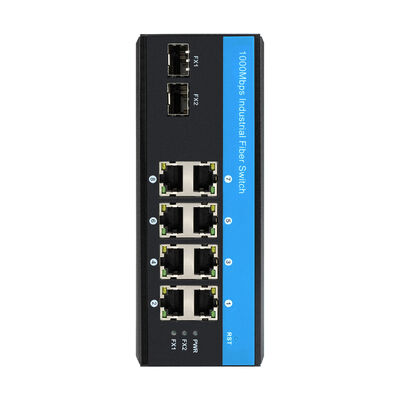

Wyposażony w 2× gniazda światłowodowe SFP 1000 Mb/s i 8× porty RJ45 10/100/1000 Mb/s z automatycznym wykrywaniem, przełącznik obsługuje elastyczne topologie sieci, umożliwiając zarówno transmisję światłowodową na duże odległości, jak i szybki dostęp miedziany na brzegu.
Niezawodność klasy przemysłowej
Zaprojektowany do ciągłej pracy w ekstremalnych warunkach, IM-FS280GE obsługuje pracę w temperaturze od -40°C do 75°C, posiada falistą metalową obudowę i zapewnia ochronę przeciwprzepięciową Ethernet 6KV, dzięki czemu idealnie nadaje się do zastosowań przemysłowych i zewnętrznych.
Stabilna wydajność i wydajne przełączanie
Niezablokowana matryca przełączająca, niskie opóźnienia przekazywania i duży bufor pakietów zapewniają płynny przepływ danych w przypadku aplikacji wymagających dużej przepustowości, takich jak strumieniowanie wideo i monitorowanie w czasie rzeczywistym.
Elastyczne wejście zasilania dla systemów przemysłowych
Obsługuje redundantne wejścia zasilania DC powszechnie stosowane w przemysłowych systemach sterowania (12V / 24V / 48V), poprawiając czas pracy sieci i upraszczając integrację zasilania.
Łatwa instalacja i zgodność
Opcje montażu na szynie DIN lub na ścianie umożliwiają szybkie wdrażanie w szafach sterowniczych. Urządzenie jest zgodne ze standardami CE i FCC, spełniając globalne wymagania dotyczące sieci przemysłowych.
5. Akcesoria
|
Przemysłowy moduł optyczny
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Przemysłowy zasilacz DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V do DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V do DC24V1A, -30℃～70℃
|
FAQ
1, Na jakim chipie jest oparty?
Olycom: Realtek
2, Czy mogę go dostosować?
Olycom: Tak
Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska PVC i części produktu (zestaw montażowy, blok zacisków zasilania itp.)
3, Czy jest zarządzany?
Olycom: Nie
To po prostu proste plug-and-play, ale mamy model zarządzany (IM-FS280GM)
