Kluczowe cechy
1. Architektura Multi-Gigabit Fiber & Gigabit Copper
Dwanaście portów 10/100/1000 Mb/s RJ45 zapewnia elastyczną łączność dostępową, a cztery gniazda SFP/SFP+ obsługują prędkości do 10 Gb/s, umożliwiając płynną agregację od hali produkcyjnej do szkieletu przemysłowego.
2. Zaawansowany TSN dla deterministycznego Ethernetu
Pełne wsparcie dla kluczowych standardów TSN, takich jak synchronizacja czasu IEEE 802.1AS, kształtowanie czasu 802.1Qbv, preempcja ramki 802.1Qbu i bezproblemowa redundancja 802.1CB, zapewnia bardzo niskie opóźnienia, kontrolę jittera i zerową utratę pakietów dla ruchu o krytycznym znaczeniu.
3. Precyzyjna synchronizacja czasu
Zintegrowane IEEE 1588v2 PTP i SyncE zapewniają dokładną dystrybucję zegara na wszystkich portach, obsługując profile używane w automatyce przemysłowej, systemach energetycznych i sieciach transportowych.
4. Routing warstwy 3 i redundancja przemysłowa
Pełne zarządzanie warstwą 3 z routingiem IPv4/IPv6 (RIP, OSPF) umożliwia skalowalną konstrukcję sieci, a obsługa ERPSv2, MRP, RSTP, MSTP i odzyskiwanie w czasie poniżej 50 ms chroni przed awariami łączy i węzłów.
5. Zasilanie i ochrona klasy przemysłowej
Podwójne wejścia zasilania DC 9–56 V z redundancją z przekaźnikiem alarmowym zapewniają ciągłą pracę. Ulepszona ochrona przed przepięciami i ESD zabezpiecza przełącznik w środowiskach o dużym zakłóceniu elektrycznym.
6. Kompleksowe bezpieczeństwo i zarządzanie
Bezpieczeństwo na poziomie przedsiębiorstwa, w tym ACL, 802.1X, RADIUS, TACACS+, w połączeniu z elastycznym zarządzaniem przez Web, CLI, SNMP, SSH, sprawia, że przełącznik nadaje się zarówno do konwergencji OT, jak i IT.
7. Wytrzymała, oszczędzająca miejsce konstrukcja
Kompaktowa aluminiowa obudowa IP40 z montażem na szynie DIN i na ścianie umożliwia łatwą instalację w szafach sterowniczych, podstacjach i obudowach przydrożnych.
Specyfikacja
|
Specyfikacja przełączania
|
|
Nazwa produktu
|

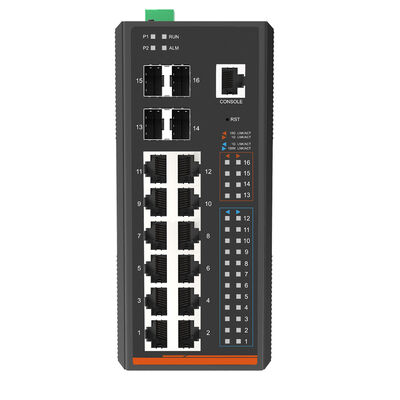

Przełącznik światłowodowy przemysłowy zarządzany 1G/2.5G/5G/10G (4F+12TP)
|
|
Numer modelu
|
IM-FS4X1200GW
|
|
Port miedziany
|
12x10/100/1000Base-T RJ45 auto-MDI/MDI-X
|
|
Port SFP/SFP+
|
4*1/2.5/5/10G gniazda SFP/SFP+
Kompatybilny z 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP i 10GBASE SR/LR SFP+ transceiver optyczny
|
|
Konsola
|
1xRJ45-to-RS232 port szeregowy (115200,8,N,1)
|
|
Przycisk resetowania
|
＜5 sek.: Ponowne uruchomienie systemu
＞ 5 sek.: Ustawienia fabryczne
|
|
Złącze
|

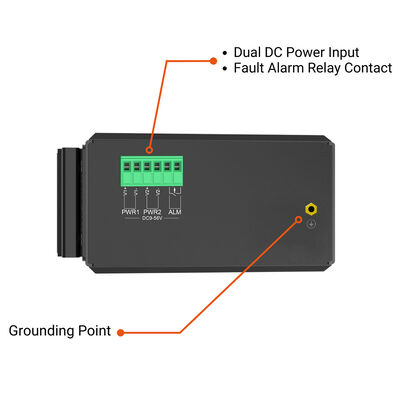

6-pinowa, wyjmowana listwa zaciskowa do wejścia zasilania
Pin 1-2 dla zasilania 1, Pin 3-4 dla zasilania 2, Pin 5-6 dla alarmu usterki
|
|
Alarm
|
Jedno wyjście przekaźnikowe dla awarii zasilania.
Zdolność przenoszenia prądu przekaźnika alarmowego: 2A @ 24VDC
|
|
Obudowa
|
Aluminiowa obudowa IP40
|
|
Instalacja
|

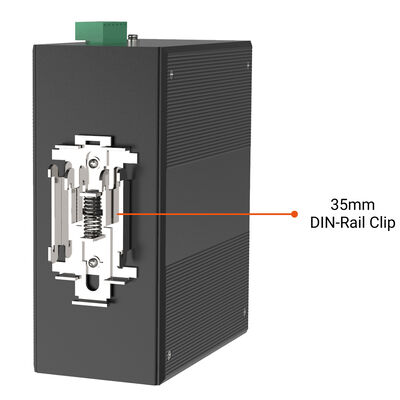

Montaż na szynie DIN lub na ścianie
|
|
Wymiary (szer. x gł. x wys.)
|
160 mm x 132 mm x 70 mm
|
|
Waga
|
1100g
|
|
Pobór mocy
|
Maks. 16,8 watów/57,3 BTU (System włączony)
MAKS. 38,2 watów/10,3 BTU (Pełne obciążenie)
|
|
Wyładowania elektrostatyczne
|
Wyładowanie kontaktowe: ±8kV
Wyładowanie w powietrzu: ±15kV
Ochrona przed przepięciami
Zasilanie: ±4kV
Port RJ45: ±2kV
|
|
Wskaźniki LED
|
P1 (zielony), P2 (zielony), ALM (czerwony). RUN (zielony)
SFP: 1/2.5/5G (zielony), 10G (zielony)
RJ45: 10/100M (zielony), 1000M (zielony)
|
Funkcje oprogramowania
|
Specyfikacja przełączania
|
|
Architektura przełączania
|
Store-and-forward
|
|
Matryca przełączająca
|
64 Gb/s/bez blokowania
|
|
Tabela adresów
|
32 tys. wpisów, automatyczne uczenie się i starzenie adresów źródłowych
|
|
Bufor danych
|
32 Mbity
|
|
Ramka Jumbo
|
10 tys. bajtów
|
|
Kontrola przepływu
|
Ramka pauzy IEEE 802.3x dla pełnego dupleksu
Ciśnienie wsteczne dla półdupleksu
|
|
Funkcja warstwy 3
|
|
Interfejsy IP
|
Maks. 128 interfejsów VLAN
|
|
Tabela routingu
|
Maks. 512 wpisów trasy statycznej
Maks. 3072 wpisy w tabeli routingu
|
|
Protokół routingu
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
Sprzętowe routowanie statyczne IPv4
Sprzętowe routowanie statyczne IPv6
|
|
Funkcja warstwy 2
|
|
Konfiguracja portu
|
Wyłączenie/włączenie portu
Automatyczna negocjacja 10/100/1000 Mb/s, wybór trybu pełnego i półdupleksu
Wyłączenie/włączenie kontroli przepływu
Kontrola możliwości łącza portu
|
|
Status portu
|
Wyświetlanie prędkości, trybu dupleksu, stanu łącza, stanu kontroli przepływu, stanu automatycznej negocjacji, stanu trunkingu każdego portu
|
|
Mirroring portów
|
TX/RX/Oba
Monitorowanie wiele do 1
Mirror – Remote Switched Port Analyzer (Cisco RSPAN)
Obsługuje do 5 sesji
|
|
VLAN
|
IEEE 802.1Q tagged VLAN
Tunelowanie IEEE 802.1ad Q-in-Q
Prywatny VLAN
VLAN oparte na MAC
Tłumaczenie VLAN
VLAN oparte na protokole VCL
Voice VLAN
MVR (rejestracja Multicast VLAN), MVRP (Multiple VLAN Registration Protocol
GVRP
Do 4 tys. grup VLAN, z 4095 identyfikatorów VLAN
|
|
Agregacja łączy
|
IEEE 802.3ad LACP/statyczny trunk
8 grup trunkingowych z 16 portami na grupę trunkingową
|
|
Protokół drzewa rozpinającego
|
Protokół drzewa rozpinającego IEEE 802.1D
Protokół szybkiego drzewa rozpinającego IEEE 802.1w
Protokół wielu drzew rozpinających IEEE 802.1s
Obsługuje 7 instancji MSTP
BPDU Guard, filtrowanie BPDU i transparentne BPDU
Root Guard
|
|
IGMP Snooping
|
IPv4 IGMP (v1/v2/v3) snooping
Obsługa trybu querier IPv4 IGMP
Obsługuje 255 grup IGMP
|
|
MLD Snooping
|
IPv6 MLD (v1/v2) snooping
Obsługa trybu querier IPv6
Obsługa 255 grup MLD
|
|
Kontrola przepustowości
|
Kontrola przepustowości na port
Ingress: 10 Kb/s ~ 13128 Mb/s
Egress: 10 Kb/s ~ 13128 Mb/s
|
|
Pierścień, redundancja, ochrona
|
Protokół APS (tryb 1+1, 1:1)
MRP (Media Redundancy Protocol)
ITU-T G.8032 ERPSv2
Czas odzyskiwania＜10 ms przy 3 węzłach
Czas odzyskiwania＜50 ms przy 16 węzłach
Obsługuje pierścień główny i podrzędny
|
|
Wykrywanie i monitorowanie
|
UPnP (Universal Plug and Play)
LLDP
LLDP-MED
UDLD (Unidirectional Link Detection)
sFLOW
|
|
OAM
|
IEEE 802.3ah OAM,
Zarządzanie błędami połączeń IEEE 802.1ag (CFM)
|
|
Synchronizacja
|
IEEE 1588v2 PTP (Precision Time Protocol)
PTP Master
PTP Slave
Zegar graniczny
Zegar transparentny peer-to-peer
Zegar transparentny end-to-end
Profil: 1588/G.8265.1/G.8275.1/802.1AS
SyncE
|
|
QoS
|
Klasyfikacja ruchu na podstawie, ścisły priorytet i WRR
8-poziomowy priorytet dla przełączania
Numer portu
Priorytet 802.1p
Tag VLAN 802.1Q
Pole DSCP/ToS w pakiecie IP
|
|
Sieci wrażliwe na czas
Protokoły
|
Precyzyjna synchronizacja czasu
IEEE1588 (Time Stamping)
Profil domyślny 802.1AS-Rev gPTP
Kształtowniki
802.1Qbv (harmonogram uwzględniający czas)
802.1Qch (cykliczne kolejkowanie i przekazywanie)
Egzekwowanie strumienia TSN
802.1Qci (filtrowanie i egzekwowanie na strumień)
Redundancja
802.1CB (Replikacja i eliminacja ramek dla redundancji dla bezproblemowej redundancji)
Redukcja opóźnień
Preempcja ramki IEEE 802.1Qbu
|
|
Funkcja bezpieczeństwa
|
|
Lista kontroli dostępu
|
ACL oparte na IP/ACL oparte na MAC
ACL oparte na:
Adres MAC
Adres IP
Typ protokołu
Identyfikator VLAN
DSCP
Priorytet 802.1q
Do 512 wpisów
|
|
Bezpieczeństwo
|
Bezpieczeństwo portu
Ochrona źródła IP, do 512 wpisów
Dynamiczna inspekcja ARP, do 1 tys. wpisów
Kontrola uprawnień wiersza poleceń na podstawie poziomu użytkownika
Statyczny adres MAC, do 64 wpisów
|
|
AAA
|
Klient RADIUS
Klient TACACS+
|
|
Kontrola dostępu do sieci
|
Kontrola dostępu do sieci oparta na porcie IEEE 802.1x
Uwierzytelnianie oparte na MAC
Uwierzytelnianie lokalne/RADIUS
|
|
Zarządzanie
|
|
Podstawowe interfejsy zarządzania
|
Konsola; Telnet; Przeglądarka internetowa; SNMPv1,v2c
|
|
Bezpieczne interfejsy zarządzania
|
SSHv2, TLSv1.2, SNMPv3
|
|
Zarządzanie systemem
|
Aktualizacja oprogramowania układowego przez protokół HTTP przez sieć Ethernet
Przesyłanie/pobieranie konfiguracji przez HTTP
Zdalny Syslog
Dziennik systemowy
NTP
Firo NMS
|
|
MIB SNMP
|
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Grupa 1,2,3 i 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Przepisy i gwarancja
|
|
Bezpieczeństwo
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Klasa A, CISPR 32 FCC Część 15B Klasa A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Przepięcie) EN61000-4-6 (CS)
EN61000-4-8 (PFMF
|
|
Wstrząsy
|
IEC 60068-2-27
|
|
Swobodny upadek
|
IEC 60068-2-32
|
|
Wibracje
|
IEC 60068-2-6
|
|
Środowisko
|
RoHS
|
|
Zgodność ze standardami
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
IEEE 802.3x kontrola przepływu i ciśnienie wsteczne
IEEE 802.3ad trunk portu z LACP
Protokół drzewa rozpinającego IEEE 802.1D
Protokół szybkiego drzewa rozpinającego IEEE 802.1w
Protokół wielu drzew rozpinających IEEE 802.1s
IEEE 802.1p Klasa usługi
Tagowanie VLAN IEEE 802.1Q
Kontrola sieci uwierzytelniania portu IEEE 802.1X
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
Zarządzanie błędami połączeń IEEE 802.1ag (CFM)
Synchronizacja i synchronizacja czasu IEEE 802.1AS dla aplikacji wrażliwych na czas
Preempcja ramki IEEE 802.1Qbu
IEEE 802.1Qci Filtrowanie i egzekwowanie na strumień (PSFP)
IEEE 802.1Qbv Ulepszenia dla ruchu zaplanowanego
IEEE 802.1CB Replikacja i eliminacja ramek dla niezawodności (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
Pierścień ITU-T G.8032 ERPS
|
|
Gwarancja
|
3 lata
|
|
Środowisko
|
|
Temperatura pracy
|
-40 ℃ do +75℃
|
|
Temperatura przechowywania
|
-40 ℃ do +85℃
|
|
Wilgotność
|
5 do 95% (bez kondensacji)
|
|
Lista pakietów
|
|
Urządzenie
|
1x Przemysłowy przełącznik Ethernet
|
|
Kabel
|
1xDB9 żeński do RJ45
|
|
Zestaw instalacyjny
|
1x Zacisk na szynę DIN
2x Zestawy do montażu na ścianie
|
|
Dokumentacja
|
1 x Instrukcja obsługi
1 x Karta gwarancyjna
|
Wprowadzenie
Ta potężna jednostka wykorzystuje technologię Time-sensitive Networking (TSN) wraz z protokołem IEEE 1588 Precision Time Protocol (PTPv2) dla nienagannej synchronizacji czasu na wszystkich portach - zapewniając płynną i harmonijną pracę każdej operacji.
IM-FS4X1200GW bez wysiłku obsługuje standardy TSN IEEE, niezbędne dla kompletnego rozwiązania komunikacji w czasie rzeczywistym, które przekracza oczekiwania na każdym kroku.
Od wykorzystania niesamowitego profilu IEEE 802.1AS-REV dla niezrównanej synchronizacji czasu po wykorzystanie mocy ulepszeń IEEE 802.1Qbv dla ruchu zaplanowanego i preempcji ramki IEEE 802.1Qbu w celu optymalizacji wydajności transmisji danych; ten przełącznik ma to wszystko!
I nie zapominajmy o jego sprawności w obsłudze krytycznych danych dzięki funkcjom, takim jak innowacyjny Interspersing Express Traffic (IET) zapewniany przez IEEE 802.3br oraz możliwości filtrowania i egzekwowania na strumień oferowane przez IEEE 802.1Qci - umożliwiając niezawodność nawet podczas wymagających operacji!
Zastosowanie
1. Automatyka przemysłowa i sieci fabryczne
Idealny do linii produkcyjnych z obsługą TSN, robotyki, sterowania ruchem i systemów wizyjnych wymagających deterministycznej wydajności Ethernet.
2. Infrastruktura energetyczna i energetyczna
Odpowiedni dla podstacji, inteligentnych sieci i systemów SCADA, w których precyzyjna synchronizacja czasu i wysoka dostępność są niezbędne.
3. Systemy transportowe i kolejowe
Obsługuje sygnalizację, komunikację pokładową i sieci sterowania w kolejnictwie, metrach i inteligentnych systemach transportowych.
4. Kontrola procesów i krytyczna infrastruktura
Niezawodny szkielet i przełącznik agregacji dla przemysłu naftowego i gazowego, metalurgii, uzdatniania wody i innych branż procesów ciągłych.
5. Sieci konwergentne OT / IT
Umożliwia bezpieczną, zarządzaną łączność między technologią operacyjną a sieciami korporacyjnymi, zachowując jednocześnie gwarancje w czasie rzeczywistym.
