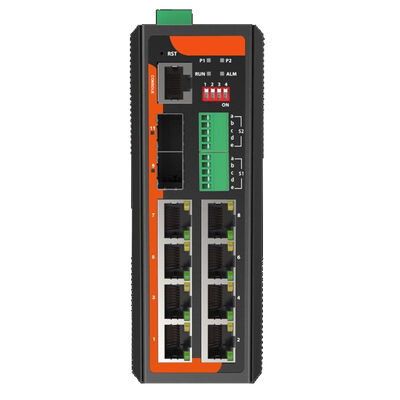

Olycom Serial over Ethernet PoE Fiber Switch
Kluczowe cechy
1. Integracja seryjna z Ethernetem w jednym urządzeniu
Wbudowane interfejsy RS-232 / RS-422 / RS-485 umożliwiają komunikowanie się ze starymi PLC, licznikami, czujnikami i kontrolerami bezpośrednio za pośrednictwem sieci IP, eliminując potrzebę korzystania z serwerów zewnętrznych urządzeń seryjnych.
2. Gigabit PoE dla urządzeń Edge
Osiem portów RJ45 o prędkości 10/100/1000Mbps dostarcza zarówno dane, jak i zasilanie do kamer IP, terminali przemysłowych i sterowników,z inteligentnym wykrywaniem PoE i wysokim całkowitym budżetem mocy odpowiednim do instalacji w gęstej dziedzinie.
3. Włókno podłączone do transmisji na duże odległości i bez hałasu
Podwójne gigabitowe gniazda SFP zapewniają elastyczną łączność światłowodową, rozszerzając zasięg sieci i zapewniając stabilną komunikację w hałaśliwych środowiskach przemysłowych.
4. Przemysłowe zarządzane sieci L2+
Zaawansowane funkcje warstwy 2+, takie jak VLAN, QoS, agregacja linków, STP/RSTP/MSTP i ERPSv2, umożliwiają elastyczne topologie pierścieniowe i redundantne sieci z szybkim odzyskiwaniem.
5. Bezpieczne i skalowalne zarządzanie
Kompleksowe zabezpieczenia, w tym uwierzytelnianie 802.1X, RADIUS, ACL, HTTPS, SSH i SNMPv3, zapewniają bezpieczne działanie w konwergencyjnych sieciach OT i IT. Wiele opcji zarządzania za pośrednictwem interfejsu graficznego sieci Web, CLI, SNMP,i Cloud/MQTT ułatwiają wdrożenie i utrzymanie.
6. Niezawodny, bezwietrzny projekt przemysłowy
Kompaktna aluminiowa obudowa IP40, chłodzenie bez wentylatora oraz montaż na szybie lub ścianie DIN umożliwiają cichą, bezobsługową pracę w szafkach sterujących i obudowach zewnętrznych.
7.Niezawodna architektura zasilania
Podwójne wprowadzenia zasilania redundantnego o napięciu prądu stałego 48 56 V z wyjściem przekaźnika alarmowego chronią przed awariami zasilania i błędami okablowania, zapewniając ciągłą pracę w aplikacjach krytycznych dla misji.
Dane techniczne
|
Model nr.
|
IM-FSP288GW
|
|
Interfejs Etherent
|
|
Porty
|
8x10/100/1000Base-T ((X) Ports ((RJ45))
2x100/1000Base-FX (sloty SFP)
2x RS485/422/232 ((5-pin Serial Terminal)
|
|
Tryb portu ((Tx)
|
Szybkość negocjacji automatycznych
Tryb pełno/pół-dupleks
Automatyczne połączenie MDI/MDI-X
|
|
Standardy
|
IEEE 802.3 dla 10BaseT
IEEE 802.3u dla 100BaseT(X) i 100BaseFX
IEEE 802.3ab dla 1000BaseT ((X)
IEEE 802.3z dla 1000BaseSX/LX/LHX/ZX
IEEE 802.3x do kontroli przepływu
IEEE 802.1D-2004 dla protokołu spanning tree
IEEE 802.1w dla protokołu Rapid Spanning Tree
IEEE 802.1s dla protokołu wielokrotnego drzewa rozciągania
IEEE 802.1p dla klasy usługi
IEEE 802.1Q dla oznaczania VLAN
IEEE 802.1X do uwierzytelniania
IEEE 802.3ad dla portów trunkowych z LACP
|
|
Wielkość pakietu buforowego
|
4Mbits
|
|
Wielkość tabeli adresów MAC
|
8K
|
|
Maksymalna długość pakietu
|
Do 10K
|
|
Zakres identyfikatora VLAN
|
VID 1 do 4094
|
|
Grupy IGMP
|
2048
|
|
Maksymalna liczba sieci VLAN
|
64
|
|
Tryb transmisji
|
Przechowywanie i przesyłanie (tryb pełny/pół-dupleks)
|
|
Nieruchomości wymienne
|
Czas opóźnienia: < 7 μs
Szerokość pasma płaszczyzny tła: 20 Gbps; Przesyłanie pakietów: 14,88 Mpps
|
|
Interfejs seryjny
|
|
Porty
|
2x RS485/422/232
|
|
Sygnały
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Stawka Baud
|
2400-115200bps
|
|
Terminal
|
Terminal z 5 pinami
|
|
Pojemność ładunkowa
|
RS-485/422 obsługuje środowisko wyborcze 128 punktów
|
|
Ruch
|
RS-485 przyjmuje technologię automatycznego sterowania przepływem danych
|
|
Ochrona interfejsu
|
RS-232 Ochrona statyczna 15KV
napięcie izolacyjne 2KV, ochrona elektrostatyczna 15KV
|
|
Lista opakowań
|
|
Urządzenie
|
1x Przemysłowy przełącznik seryjny Ethernet
|
|
Kabel
|
1xDB9 kobieta do RJ45
|
|
Zestaw instalacyjny
|

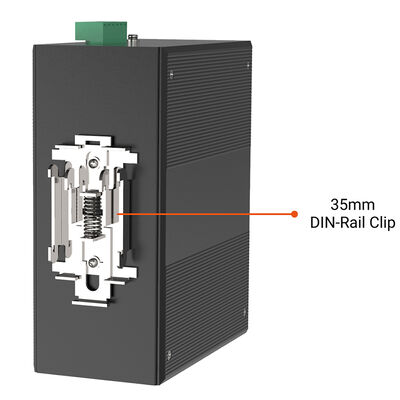

1x Klem DIN-Rail
2x Zestawy do mocowania na ścianie
|
|
Dokumentacja
|
1 x szybki przewodnik instalacyjny
1 x Karta gwarancyjna
1x Zawiadomienie o produkcie
|
|
Cechy fizyczne
|
|
Mieszkania
|
Aluminiowa obudowa
|
|
Ocena IP
|
IP40
|
|
Wymiar
|
138 mm x 108 mm x 49 mm (L x W x H)
|
|
Waga
|
680 g
|
|
Temperatura pracy
|
-40°C~75°C (-40 do 167 °F)
|
|
Wilgotność operacyjna
|
5% do 90% (nie kondensujące się)
|
|
Temperatura przechowywania
|
-40°C~85°C (-40 do 185 °F)
|
|
MTBF
|
1,043909 godzin @ Telcordia SR-332 Standard
|
|
Rozpraszanie ciepła
|
34 BTU/h
|
|
Chłodzenie
|
Chłodzenie pasywne bez wentylatora
|
|
Poziom hałasu
|
0 dBA
|
|
Zużycie energii
|
10 Wattów Maks.
|
|
Wpływy mocy
|
2
|
|
Napięcie wejściowe
|
48-56VDC, nadmierne podwójne wejścia
|
|
Standardy POE
|
Jednorazowa moc wyjściowa PoE: 15.4W/30W ((port 1~8), 240W maksymalny budżet POE
|
|
Złącze
|
1 wyjmowany 6-kontaktowy blok końcowy
Pin 1/2 dla mocy 1, Pin 3/4 dla mocy 2, Pin 5/6 dla alarmu awaryjnego
|
|
Ochrona
|
Ochrona prądu przed przeciążeniem, ochrona odwrotnej polarności
|
|
Bezpieczeństwo
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Klasa A, CISPR 32 FCC Część 15B Klasa A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(Wzrost) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Szok.
|
IEC 60068-2-27
|
|
Wolny upadek
|
IEC 60068-2-32
|
|
Wibracje
|
IEC 60068-2-6
|
|
Środowiskowe
|
RoHS
|
|
Gwarancja
|
3 lata
|
Funkcje oprogramowania
|
Cechy zarządzania
|
|
Protokoły dotyczące zwolnień
|
Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń
|
|
Wsparcie wielokrotnego przesyłu
|
Wspierać IGMP Snooping V1/V2/V3, wspierać GMRP, GVMP,802.1Q
|
|
WLAN
|
Wspiera IEEE 802.1Q 4K VLAN, wspiera QINQ, podwójny VLAN
|
|
Zarządzanie czasem
|
SNTP
|
|
QOS
|
Przesunięcie oparte na przepływie
Ograniczenie stopy procentowej w oparciu o przepływy
Filtrowanie pakietów oparte na przepływie
8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego
Wartość obsługi różnorodności, znak priorytetu/uwaga
Algorytm planowania kolejki (SP, WRR, SP+WRR)
|
|
ACL
|
ACL emitowane w porcie
ACL oparte na portach i VLAN
Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości.
Zapewnienie ACL na podstawie MAC, adresu MAC docelowego, źródła IP, docelowego IP, typu protokołu IP, portu TCP/UDP, zakresu portu TCP/UDP i VLAN itp.
|
|
Utrzymanie diagnostyczne
|
Wspieranie odzwierciedlania portu, Syslog, Ping
|
|
Funkcja zarządzania
|
Wsparcie dla CLI,WEB,SNMPv1/v2/v3,Serwer Telnet do zarządzania,EEE, LLDP,Serwer DHCP/Klient ((IPv4/IPv6),Chmura/MQTT
|
|
Zarządzanie alarmami
|
Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP
|
|
Ochrona
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0
Wspieranie DHCP Snooping, Opcja 82,802.1X dostęp do zabezpieczeń,
Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL,
Wsparcie DDOS, filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
|
|
Wskaźniki warstwy 2+
|
Zarządzanie IPv4/IPv6, trasa statyczna
|
Wskaźnik LED
|
LED
|
Państwo
|
Opis
|
|
PWR
(P1 i P2)
|
Na
|
Wypływ energii.
|
|
Wyłącz.
|
Nie jest dostarczana energia.
|
|
Wykonać
|
Mrugając.
|
System działa dobrze.
|
|
Połączenie/ACT
(1-10)
|
Na
|
Połączenie z portem aktywne.
|
|
Mrugając.
|
Przesyłane dane
|
|
Wyłącz.
|
Połączenie portu nie działa.
|
|
ALM
|
Na
|
Ma informacje o alarmie.
|
|
Wyłącz.
|
Brak informacji o alarmie
|
DIP
|
Przełącznik DIP
|
Państwo
|
Opis
|
|
# 1
|
Na
|
Wykluczone
|
|
Wyłącz.
|
RSTP Enable ((Default))
|
|
# 2
|
Na
|
Włączanie portu VLAN
|
|
Wyłącz.
|
Wyłączyć port VLAN (zazwyczaj)
|
|
# 3
|
Na
|
Port SFP jest 100M
|
|
Wyłącz.
|
Port SFP 100/1000M (zazwyczaj)
|
|
# 4
|
|
Rezerwa funkcjonalna
|
UWAGA:
1. RSTP przełącza się na pozycję ON, co oznacza, że RSTP jest w stanie wyłączonym.
2. WLAN przełącza się na pozycję ON, co oznacza, że VLAN jest włączone. Wszystkie porty LAN mogą komunikować się z podłączeniami SFP tylko wtedy, gdy ta opcja jest włączona.
3. Aby funkcja przełącznika DIP weszła w życie podczas pracy przełącznika ethernet, należy ponownie uruchomić przełącznik Ethernet po ustawieniu przełącznika DIP.
Zastosowanie
1Systemy automatyki i sterowania przemysłowego
Idealny do łączenia seryjnych sterowników sterowania sterowanymi, HMI i kontrolerów z siecią Ethernet i siecią światłowodową w fabrykach i zakładach przetwórczych.
2. Sieci elektroenergetyczne i SCADA
Umożliwia zdalne monitorowanie i sterowanie licznikami, RTU i podstacjami z bezpieczną integracją Ethernet i danych seryjnych.
3Transport i infrastruktura
Odpowiedni do systemów ruchu drogowego, sygnalizacji kolejowej i szaf przy drodze wymagających urządzeń zasilanych PoE i komunikacji seryjnej.
4. ropy naftowej i gazu, wody i usług komunalnych
Niezawodne rozwiązanie dla trudnych środowisk, w których stary sprzęt seryjny musi współistnieć z nowoczesnymi sieciami IP.
5. Integracja przemysłowa IoT i Edge
Łączy tradycyjne urządzenia polowe z platformami IoT przy użyciu Ethernet, światłowodu i standaryzowanych protokołów przemysłowych.
