Gigabit PoE dla urządzeń brzegowych przemysłowych
Cztery porty RJ45 10/100/1000 Mb/s z automatycznym wykrywaniem zapewniają zasilanie i dane PoE zgodne ze standardem IEEE 802.3af/at za pomocą jednego kabla Ethernet, upraszczając instalację kamer IP, czujników i urządzeń bezprzewodowych z całkowitym budżetem PoE do 120W.
Wielopasmowe łącza światłowodowe do 2,5 Gb/s
Dwa gniazda SFP obsługują połączenia światłowodowe 100 Mb/s, 1 Gb/s i 2,5 Gb/s, zapewniając elastyczne opcje łączy dla transmisji na duże odległości i agregacji o dużej przepustowości w środowiskach o dużym poziomie zakłóceń elektrycznych.
Zarządzanie warstwą 2 w przemyśle
Kompleksowe funkcje przełączania, w tym VLAN, QoS, agregacja łączy (LACP), IGMP/MLD Snooping i kontrola burz, umożliwiają wydajną segmentację ruchu i zoptymalizowaną wydajność dla danych wideo i kontrolnych.
Wysoka dostępność i ochrona sieci

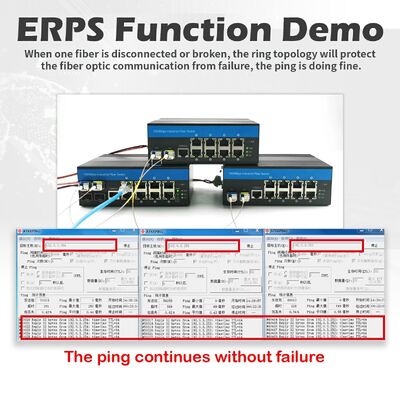

Obsługuje STP, RSTP, MSTP i ITU-T G.8032 Ethernet Ring Protection, umożliwiając szybkie odzyskiwanie sieci i odporne topologie pierścieniowe w systemach przemysłowych.
Bezpieczna i elastyczna kontrola sieci
Zintegrowane mechanizmy bezpieczeństwa, takie jak uwierzytelnianie IEEE 802.1X, ACL, RADIUS, TACACS+, HTTPS i SSH, chronią sieci przemysłowe przed nieautoryzowanym dostępem.
Wytrzymała konstrukcja przemysłowa
Metalowa obudowa o stopniu ochrony IP40 z ochroną przeciwprzepięciową Ethernet 6KV zapewnia stabilną pracę w środowiskach zewnętrznych i przemysłowych, a konstrukcja bez wentylatora umożliwia cichą, bezobsługową pracę.
Łatwe wdrażanie i konserwacja
Zarządzany za pośrednictwem interfejsu GUI, CLI, SNMP i Telnet, z obsługą zdalnych aktualizacji oprogramowania układowego i diagnostyki kabli w celu zmniejszenia przestojów i kosztów konserwacji.
Dane techniczne przemysłowego przełącznika zarządzalnego
|
Nazwa produktu
|
Zarządzalny przemysłowy przełącznik PoE światłowodowy 10/100/1000 Mb/s (2F+4TP)
|
|
Model nr
|
IM-FP244GW
|
|
Port
|
2*100/1000/2500Mpbs porty SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
4*10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
|
|
Protokół
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Funkcje przełączania
|
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 18 Gb/s (bez zatorów w ruchu)
Szybkość przekazywania: 13,392 Mpps
Rozmiar DRAM: 128M
Rozmiar pamięci Flash: 16M
Rozmiar bufora pakietów: 4Mb
ID VLAND: 4096
Rozmiar tablicy adresów MAC: 8K
Jumbo Frame: 9,6KB
|
|
Nośnik sieciowy
|
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
|
Diody LED
|
Zasilanie, sieć, światłowód
PWR: Zasilanie
Pomarańczowy: Link/ACT
Zielony: Prędkość sieci 1000M (wyłączony, gdy wynosi 100Mb/s)
Światłowód: FX1/FX2
|
|

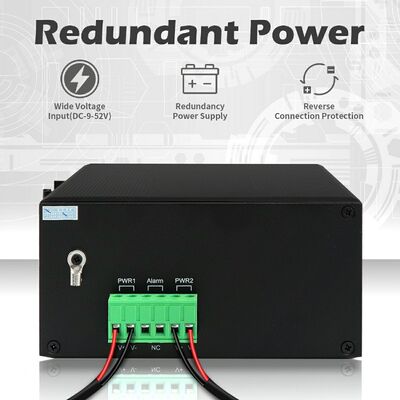

Zasilanie
|
Napięcie wejściowe: 48V (maks. 52V)
Napięcie wyjściowe PoE: 48V
Moc wyjściowa pojedynczego PoE: 30W (port 1~4)
Maksymalny budżet: 120W
Połączenie odwrotne: obsługa
|
|
Okablowanie PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Środowisko
|
Temperatura pracy: -40°C～75°C
Temperatura przechowywania: -40°C～85°C
Wilgotność robocza: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne ±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Obudowa: Falista metalowa obudowa, stopień ochrony IP40
Wymiar: 158*115*60mm
Metoda montażu: Montaż na szynie DIN/ścienny
Waga: 0,75 kg/0,9 kg (netto/brutto)
|
|
Gwarancja
|
3 lata, dożywotnia pomoc techniczna
|
Zastosowania
1. Systemy nadzoru IP i bezpieczeństwa
Zasilanie i łączenie kamer IP i urządzeń dostępowych w miastach, kampusach, fabrykach i środowiskach zewnętrznych.
2. Automatyzacja przemysłowa i sieci kontrolne
Odpowiedni do automatyzacji fabryk, kontroli procesów i sieci maszyn, gdzie wymagane są stabilne łącza PoE i światłowodowe.
3. Transport i infrastruktura
Idealny do monitoringu ruchu drogowego, systemów kolejowych i szaf przy drogach wymagających wytrzymałej konstrukcji i niezawodnej redundancji sieci.
4. Sieci energetyczne i użyteczności publicznej
Obsługuje podstacje, farmy wiatrowe i systemy monitoringu mediów z bezpieczną, zarządzaną łącznością Ethernet.
5. Inteligentne miasto i wdrożenia zewnętrzne
Kompaktowa powierzchnia i ochrona przemysłowa sprawiają, że jest to mocny wybór dla inteligentnego oświetlenia, backhaulu bezprzewodowego i instalacji brzegowych IoT.
Przegląd
Olycom IM-FP244GW to kompaktowy, zarządzany przemysłowy przełącznik światłowodowy PoE przeznaczony do sieci przemysłowych na poziomie brzegowym, które wymagają niezawodnego zasilania, elastycznych łączy światłowodowych i zaawansowanego zarządzania siecią.
Wyposażony w 4 gigabitowe porty Ethernet PoE i 2 wielopasmowe porty światłowodowe SFP obsługujące do 2,5 Gb/s, umożliwia stabilną łączność dla kamer IP, bezprzewodowych punktów dostępowych i przemysłowych urządzeń Ethernet — jednocześnie rozszerzając zasięg sieci za pośrednictwem światłowodu.
Zaprojektowany do trudnych warunków, IM-FP244GW działa w szerokim zakresie temperatur od -40°C do +75°C, integruje ochronę przeciwprzepięciową klasy przemysłowej i obsługuje zarówno montaż na szynie DIN, jak i na ścianie. Dzięki pełnemu zarządzaniu warstwą 2 i kontroli PoE jest idealny do automatyzacji przemysłowej, transportu i wdrożeń infrastruktury zewnętrznej.
Wymiar
- Obsługa diagnostyki kabli i możliwość zlokalizowania punktu usterki
- Obsługa IEEE802.3az EEE (Energy Efficient Ethernet) Management, optymalizacja zużycia energii
- Obsługa STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Obsługa QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (kierunek wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
- Obsługa IEEE802.1q VLAN, port VLAN, oparty na Mac VLAN, IP subnet VLAN, Protocol VLAN, konwersja VLAN, MVR
- Obsługa dynamicznej agregacji łączy IEEE802.3ad LACP, statycznej agregacji łączy
- Obsługa IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Obsługa raportu agenta IGMP, MLD snooping
- Bezpieczeństwo: oparte na porcie i Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Obsługa Cisco® jak CLI, zarządzanie przez sieć, SNMP v1/v2c/v3, Telnet
- Obsługa aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Obsługa klienta DHCP/Relay/Snooping/Snooping opcja 82/Relay opcja 82
- Obsługa RMON, MIB II, obraz lustrzany, dziennik zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Obsługa serwera IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
FAQ
1, Na jakim chipie jest to oparte?
Olycom: Vitesse
2, Czy mogę to dostosować?
Olycom: Tak
Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska PVC i części produktu (zestaw montażowy, listwa zaciskowa zasilania itp.)
3, Czy mogę połączyć to z urządzeniami 10/100M?
Olycom: Tak
W przypadku portów LAN są one 10/100/1000M z automatycznym wykrywaniem
W przypadku portów światłowodowych należy skonfigurować prędkość 100 Mb/s za pośrednictwem interfejsu GUI lub CLI
4, Czy mogę wyłączyć funkcję PoE dla niektórych portów, gdy jest to konieczne?
Odp.: Tak
Wszystkie przełączniki zarządzane PoE z tej serii obsługują zarządzanie PoE
Ustaw stan PoE za pośrednictwem interfejsu GUI lub CLI
5, Czy robicie SKD/CKD?
Odp.: Tak
Jako fabryka zajmowaliśmy się tym wiele razy.
