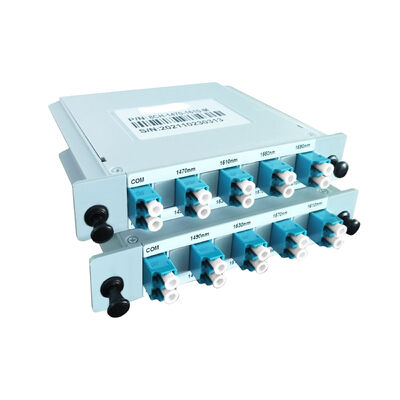

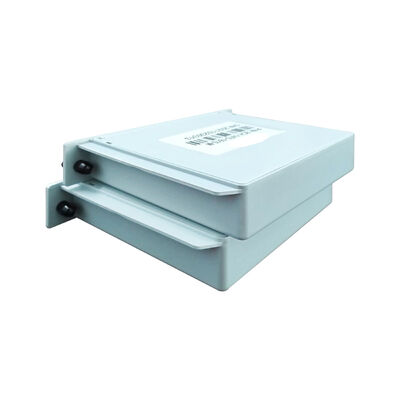

Olycom Pasywny Moduł Optyczny Mux DeMux CWDM
Kluczowe cechy
1. Efektywne wykorzystanie włókien CWDM
Obsługuje wiele kanałów falowych w szerokim oknie optycznym od 1260 nm do 1620 nm, umożliwiając współdzielenie pojedynczego włókna przez nawet 12 kanałów bez wzajemnych zakłóceń.
2. Niska strata wtrąceniowa i wysoka izolacja
Zoptymalizowana konstrukcja optyczna zapewnia niską stratę kanału oraz doskonałą izolację kanałów sąsiednich i niesąsiednich, utrzymując stabilną jakość sygnału dla szybkich transmisji fronthaul.
3. Wysoka integralność sygnału
Charakteryzuje się niską stratą zależną od polaryzacji (PDL) i minimalną dyspersją trybu polaryzacji, zapewniając spójne działanie w różnych warunkach środowiskowych.
4. Kompaktowa konstrukcja typu wtykowego
Mała powierzchnia i lekka obudowa ABS ułatwiają wdrażanie w szafach stacji bazowych o ograniczonej przestrzeni i obudowach zewnętrznych.
5. Pasywna i bez zasilania
Nie wymaga aktywnych komponentów ani zasilania, zapewniając wysoką stabilność, długą żywotność i obniżone koszty operacyjne sieci (OPEX).
6. Szeroka tolerancja środowiskowa
Zaprojektowany do niezawodnego działania w szerokim zakresie temperatur, obsługując zarówno środowiska telekomunikacyjne wewnętrzne, jak i zewnętrzne.
7. Standardowe interfejsy optyczne
Wykorzystuje światłowód jednomodowy i złącza LC/UPC, zapewniając bezproblemową kompatybilność z popularnymi transceiverami optycznymi i sprzętem telekomunikacyjnym.
Dane techniczne
| Pozycja |
Jednostka |
Parametry |
Uwaga |
| Zakres długości fal |
nm |
1260-1620 |
|
| Centralna długość fali |
nm |
1271~1371/1471~1571 |
|
| Liczba kanałów |
ch |
12 |
|
| Szerokość pasma transmisji |
nm |
≥+/-7.0 |
|
| Płaskość transmisji |
dB |
≤0.3 |
|
| Strata kanału |
dB |
≤3.8 |
Para≤4.5 |
| Izolacja kanału sąsiedniego w transmisji |
dB |
≥30 |
|
| Izolacja kanału niesąsiedniego w transmisji |
dB |
≥45 |
|
Przegląd
Pasywny WDM typu wtykowego to kompaktowe i ekonomiczne rozwiązanie transmisji CWDM przeznaczone do zastosowań fronthaul w sieciach komórkowych.
Multipleksując wiele sygnałów optycznych o różnych długościach fal na pojedynczym włóknie i demultipleksując je na zdalnym końcu, znacznie zmniejsza zużycie włókien między BBU a RRU, co czyni go idealnym do gęstych wdrożeń stacji bazowych.
Jako w pełni pasywne urządzenie, ten moduł WDM nie wymaga zewnętrznego zasilania, oferując wysoką niezawodność, niskie koszty eksploatacji i uproszczoną konserwację. Jego konstrukcja typu wtykowego umożliwia szybką instalację i łatwą rozbudowę, co czyni go powszechnie przyjętym rozwiązaniem w budowie stacji bazowych 4G i 5G.
Zastosowania
1. Fronthaul stacji bazowych 4G LTE
Zmniejsza zużycie włókien i koszty wdrożenia między BBU i RRU, zachowując niezawodną transmisję sygnału.
2. Fronthaul stacji bazowych 5G
Idealny dla gęstych lokalizacji 5G, gdzie wymagane jest wiele długości fal przy ograniczonych zasobach włókien.
3. Rozbudowa i modernizacja sieci komórkowej
Umożliwia szybką rozbudowę pojemności bez układania nowych włókien, wspierając płynną ewolucję sieci.
4. Optymalizacja zasobów włókien
Odpowiedni dla operatorów telekomunikacyjnych i integratorów systemów, którzy chcą zmaksymalizować wykorzystanie włókien w sieciach dostępowych i fronthaul.
5. Kompaktowe lokalizacje telekomunikacyjne i brzegowe
Dobrze nadaje się do stacji bazowych na dachach, montowanych na słupach i w szafach, gdzie przestrzeń i zasilanie są ograniczone.
Rysunek
