8-portowy gigabitowy przełącznik PoE światłowodowy
1. Główne cechy

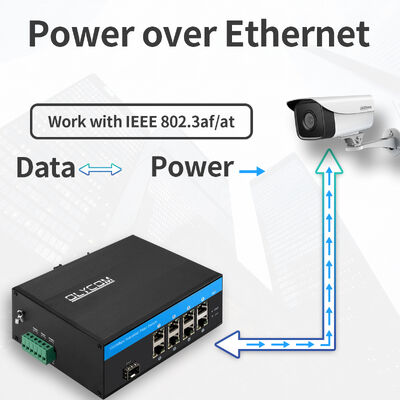

1. Wysokowydajne wyjście Gigabit PoE
Osiem portów RJ45 10/100/1000 Mb/s z automatycznym wykrywaniem obsługuje IEEE 802.3af/at, zapewniając do 30 W na port z całkowitym budżetem PoE 240 W, umożliwiając bezpośrednie zasilanie kamer IP, bezprzewodowych punktów dostępowych i urządzeń przemysłowych z obsługą PoE.
2. Gigabitowe łącze światłowodowe dla transmisji na duże odległości
Zintegrowane gniazdo SFP 1000 Mb/s obsługuje moduły światłowodowe wielomodowe i jednomodowe, rozszerzając łączność sieciową od setek metrów do 100 km, idealne do rozproszonych sieci zewnętrznych i przemysłowych.
3. Niezawodność przemysłowa i ochrona w trudnych warunkach
Zaprojektowany do pracy w ekstremalnych warunkach, przełącznik obsługuje temperaturę od -40°C do +75°C, posiada ochronę przeciwprzepięciową Ethernet 6 kV i jest zgodny z przemysłowymi standardami EMC i wibracji, zapewniając stabilną, długotrwałą wydajność.
4. Niewrażliwa na blokowanie wydajność przełączania
Architektura store-and-forward o dużej wydajności przełączania zapewnia płynne przesyłanie wideo, danych i ruchu sterującego bez przeciążeń, nawet przy pełnym obciążeniu PoE.
5. Szeroka kompatybilność i konstrukcja typu plug-and-play
Obsługuje Auto MDI/MDIX, kontrolę przepływu i standardowe protokoły Ethernet, umożliwiając bezproblemową integrację z istniejącą infrastrukturą sieciową.
6. Elastyczne opcje zasilania i instalacji
Działa na wejściu zasilania PoE 48 V DC, z obsługą montażu na szynie DIN i na ścianie, co ułatwia instalację w szafach sterowniczych, obudowach przydrożnych i skrzynkach zewnętrznych.
7. Bez wentylatora, bezobsługowa praca
Konstrukcja z naturalnym chłodzeniem eliminuje ryzyko awarii wentylatora i zapewnia cichą, bezobsługową pracę w środowiskach przemysłowych.
2. Specyfikacja
|
Nazwa produktu
|
Przemysłowy przełącznik światłowodowy POE 10/100/1000 Mb/s (1F+8TP)
|
|
Model nr.
|
IM-FP188GE
|
|
Port
|
1x porty SFP 1000 Mb/s
SM: 1310nm/1550nm, 20Km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
8x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
|
|
Funkcje przełączania
|
Tryb transmisji: przechowywanie i przekazywanie
Przepustowość systemu: 18 Gb/s (bez zatorów)
Szybkość przekazywania: 13,392 Mmps
MAC: 4K
Rozmiar bufora pakietów: 1,75 Mb
|
|
Nośnik sieciowy
|
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
Port SFP, odległość transmisji: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
Diody LED
|
Zasilanie, sieć, światłowód
|
|
Zasilanie
|
Napięcie wejściowe zasilania POE: 48V (maks. 52V)
Moc wyjściowa pojedynczego zasilania PoE: 30W (port 1~8)
Całkowity budżet: 240W
Napięcie wyjściowe PoE: 48V
|
|
Środowisko
|
Temperatura pracy: -40～75°C
Temperatura przechowywania: -40～85°C
Wilgotność podczas pracy: 10%～90%, bez kondensacji
Wilgotność podczas przechowywania: 10%～95%, bez kondensacji
|
|
Standardy przemysłowe
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Poziom 3, EN 61000-4-3 (RS) Poziom 3, EN 61000-4-4 (EFT) Poziom 3, EN 61000-4-5 (Przepięcie) Poziom 3, EN 61000-4-6 (CS) Poziom 3, EN 61000-4-8
Kontrola ruchu: NEMA-TS2
Wibracje: IEC 60068-2-6
Swobodne spadanie: IEC 60068-2-32
Wstrząsy: IEC 60068-2-27
Ruch kolejowy: EN 50121-4
|
|
Bezpieczeństwo
|
Znak CE, komercyjny
CE/LVD EN60950
|
|
Informacje mechaniczne
|
Obudowa: Obudowa z blachy falistej
Klasa bezpieczeństwa: IP40
Wymiary: 158 x 115 x 60 mm

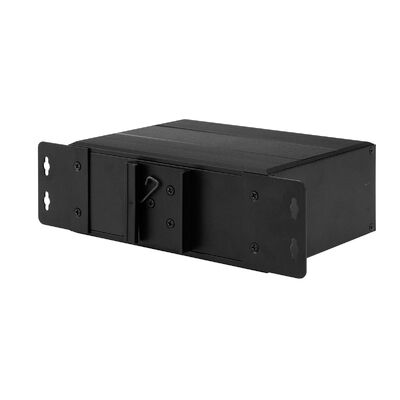

Metoda montażu: Montaż na szynie DIN/ścienny
|
|
Gwarancja
|
Wymiana w ciągu 1 roku; 3 lata naprawy
|
3. Przegląd
Olycom IM-FP188GE to przemysłowy gigabitowy przełącznik światłowodowy PoE przeznaczony do trudnych warunków, w których niezbędne jest stabilne zasilanie, transmisja światłowodowa na duże odległości i ciągła praca.
Z 8 gigabitowymi portami Ethernet PoE i 1 gigabitowym łączem światłowodowym SFP, zapewnia niezawodne rozwiązanie do zasilania i łączenia kamer IP, bezprzewodowych punktów dostępowych i przemysłowych urządzeń Ethernet zarówno przez miedź, jak i światłowód.
Zbudowany z wytrzymałej metalowej obudowy IP40, szerokim zakresem temperatur pracy od -40°C do +75°C i pełną przemysłową ochroną EMC, IM-FP188GE jest dobrze przystosowany do zastosowań zewnętrznych, systemów ruchu drogowego, automatyzacji fabryk i sieci nadzoru bezpieczeństwa.
4. Zastosowanie
1. Systemy nadzoru IP i bezpieczeństwa
Idealny do zasilania i łączenia zewnętrznych i przemysłowych kamer IP w inteligentnych miastach, fabrykach, kampusach i węzłach komunikacyjnych.
2. Przemysłowe sieci automatyki
Niezawodna łączność dla PLC, czujników, kontrolerów i przemysłowych urządzeń Ethernet w systemach produkcyjnych i kontroli procesów.
3. Transport i kontrola ruchu
Odpowiedni do szaf przydrożnych, systemów kolejowych i sieci monitorowania ruchu wymagających wytrzymałego PoE i łączności światłowodowej.
4. Infrastruktura energetyczna i użyteczności publicznej
Obsługuje podstacje, farmy wiatrowe i systemy monitorowania mediów, w których wymagane są stabilne łącza Ethernet i światłowodowe na duże odległości.
5. Zastosowania sieciowe zewnętrzne i zdalne
Zaprojektowany do trudnych warunków zewnętrznych z ograniczoną przestrzenią, niestabilnym zasilaniem i wysokimi zakłóceniami elektromagnetycznymi.
5. Lista pakowania
1 szt. przełącznik
1 szt. instrukcja obsługi
Uwaga
Akcesoria (uchwyt na szynę DIN, moduł optyczny, zasilacz, przewód krosowy, kabel sieciowy itp.) NIE są dołączone do pudełka, należy je przygotować samodzielnie lub zakupić cały zestaw u nas
Informacje o kartonie wysyłkowym
Rozmiar produktu: 15,8*11,5*6cm
Rozmiar pudełka wewnętrznego: 25,3*20,8*8cm
Waga produktu: 0,75 kg
Waga opakowania: 0,9 kg
Rozmiar kartonu głównego: 55,5*40*41cm
Ilość w opakowaniu: 20 szt.
Waga opakowania: 20 kg
6. FAQ
1, Na jakim chipie jest oparty?
Olycom: Realtek
2, Czy mogę go dostosować?
Olycom: Tak
Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska PVC i części produktu (zestaw montażowy, listwa zaciskowa zasilania itp.)
3, Czy jest zarządzany?
Olycom: Nie
To po prostu proste plug-and-play, ale mamy model zarządzany (IM-FP188GM)
