Olycom 8 Port Industrial CCTV PoE Switch
1. Kluczowe cechy

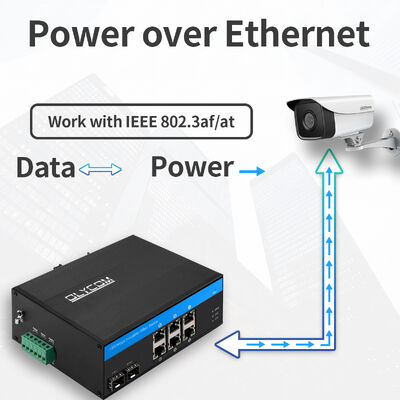

Gigabit PoE dla urządzeń przemysłowych
Sześć automatycznego wykrywania 10/100/1000Mbps portów RJ45 obsługuje IEEE 802.3af/at, dostarczając do 30W na port z całkowitym budżetem PoE 180W, umożliwiając bezpośrednie zasilanie kamer IP, bezprzewodowych punktów dostępu,i terminali przemysłowych z funkcją PoE.
Podwójny wiązek Gigabit Fiber
Dwa gniazda SFP o prędkości 1000 Mbps obsługują moduły światłowodowe multimodowe i jednomodowe, rozszerzające transmisję sieci z setek metrów do ponad 100 km,idealny do rozproszonych i wrażliwych na hałas środowisk przemysłowych.
Niezawodność i ochrona przemysłowa
Zaprojektowany do trudnych warunków, przełącznik obsługuje temperaturę od -40 do +75 °C, posiada 6kV Ethernet i spełnia przemysłowe normy EMC, wibracji, wstrząsów i ruchu kolejowego.
Stabilna niezablokowana wydajność przełączania
Architektura przełączania przechowywania i przekazywania z szerokością pasma systemu 16 Gbps zapewnia płynne, bezproblemowe przekazywanie wideo, danych i ruchu sterowania.
Inteligentne wykrywanie i bezpieczeństwo PoE
Automatycznie wykrywa urządzenia zasilane PoE w celu zapobiegania uszkodzeniu urządzeń innych niż PoE, zapewniając bezpieczne i niezawodne dostarczanie energii.
Elastyczne opcje zasilania i instalacji
Napędzany przez 48V DC, z obsługą DIN-rail i montażu ściennego, umożliwiając łatwe wdrożenie w szafkach sterujących, obudowach przy drodze i pudełkach zewnętrznych.
Projekt bez wentylatora i konserwacji
Naturalna konstrukcja chłodzenia eliminuje ryzyko awarii wentylatora i zmniejsza wymagania konserwacyjne, umożliwiając cichą, długotrwałą pracę.
2. Dane techniczne
|
Nazwa produktu
|
10/100/1000Mbps Przemysłowy przełącznik światłowodowy PoE ((2F+6TP)
|
|
Model nr.
|
IM-FP266GE
|
|
Port
|
2x1000M włókna SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
6x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
Blok końcowy zasilania 1x6-PIN
|
|
Protokół
|
IEEE 802.3 ((10Baza-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 przy 30W ((PoE+)
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Przepustowość systemu: 18 Gbps (nieprzepustowość)
Prędkość przekazywania: 11,904Mmps
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światła LED
|
Elektryczność, włókna, sieć, PoE
PWR: Moc
Włókno: FX1, FX2
Włączone: nadawanie jest normalne
Wyłączony: transmisja NIE jest prawidłowa (odłączony lub wadliwy moduł optyczny)
Miedziana pomarańczowa: wskaźnik PoE
PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Zielona miedź: wskaźnik prędkości
Włączona: prędkość transmisji 1000 Mbps
Blinking: w transmisji
Wyłączony:przełączony lub prędkość pracy 10/100Mbps
|
|
Zużycie energii
|
Całkowite obciążenie bez PoE≤5W
|
|
Zasilanie
|
napięcie wejściowe zasilania PoE: 48V (maksymalnie 52V)
Jednorazowe źródło zasilania PoE moc wyjściowa: 30W (port 1~6)
Całkowity budżet: 180 W
napięcie wyjściowe PoE: 48V
Połączenie odwrotne: wsparcie
|
|
PoE Wiring
|
1/2 (V+), 3/6 (V-)
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 158*115*60 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
3. Przegląd
Olycom IM-FP266GE to przełącznik światłowodowy Gigabit PoE klasy przemysłowej zaprojektowany dla środowisk wymagających wysokiej niezawodności, łączności światłowodowej na duże odległości i stabilnego dostarczania energii PoE.
Z 6 portami Ethernet PoE o pojemności 6 gigabitu i 2 połączeniami opartymi na włóknie SFP o pojemności 2 gigabita zapewnia elastyczną architekturę sieci do zasilania i łączenia kamer IP, bezprzewodowych punktów dostępu,i urządzeń Ethernet przemysłowych na trudnych terenach zewnętrznych i przemysłowych.
Wyposażony w wytrzymałą obudowę z falistego metalu IP40, szeroki zakres temperatury roboczej od -40°C do +75°C oraz ochronę EMC na poziomie przemysłowym, IM-FP266GE zapewnia ciągłe,stabilne działanie w systemach automatyki, sieci transportowych i infrastruktury krytycznej dla misji.
4. Wniosek
Systemy nadzoru i bezpieczeństwa własności intelektualnej
Idealne do zasilania i łączenia kamer IP przemysłowych i zewnętrznych w inteligentnych miastach, fabrykach, kampusach i węzłach transportowych.
Sieci automatyki przemysłowej
Niezawodna łączność Ethernet i PoE dla sterowników sterowania sterowanymi, czujników, sterowników i urządzeń polowych w systemach kontroli produkcji i procesów.
Transport i kontrola ruchu drogowego
Odpowiednie do obwodnych szaf, systemów kolejowych i sieci monitorujących ruch wymagających solidnego PoE i łączności światłowodowej.
Infrastruktura energetyczna i użytkowa
Wspiera podstacje, farmy wiatrowe i systemy monitorowania użyteczności publicznej, w których niezbędne są światłowody dalekodystansowe i stabilne PoE.
Wdrożenie na zewnątrz i w trudnych warunkach
Zaprojektowany do radzenia sobie z ekstremalnymi temperaturami, hałasem elektrycznym i wibracjami, co czyni go idealnym rozwiązaniem do instalacji przemysłowych na zewnątrz i w odległych miejscach.
Informacje o pudełku przewozowym
Rozmiar produktu: 15,8*11,5*6cm
Wielkość wewnętrznego pudełka: 25,3*20,8*8cm
Masa produktu: 0,75 kg
Waga opakowania: 0,9 kg
Wielkość skrzynki głównej: 55,5*40*41cm
Ilość opakowania: 20 sztuk
Waga opakowania: 20 kg
5. Akcesoria
|
Moduł optyczny przemysłowy
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Zasilanie przemysłowe DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V do DC48V2.5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V5A
|
AC220V do DC48V5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V10A
|
AC220V do DC48V10A, -40°C/70°C
|
6. Często zadawane pytania
1Na jakim chipie jest oparty?
Olycom: Realtek
2Mogę to dostosować?
- Tak.
Wspieramy usługi OEM, takie jak logo, nazwa modelu, etykieta, maski PVC i części produktu ((zestaw montażowy, blok końcowy zasilania itp.)
3- Czy to załatwione?
Nie.
To tylko proste plug-and-play, ale mamy zarządzany model ((IM-FP266GM)
4Masz jakieś certyfikaty?
Tak, nasza firma posiada certyfikat ISO9001.
Mamy certyfikaty CE/FCC/RoHS/E-mark/CCC dla naszych modeli.
5- Wspieracie OEM i ODM?
Tak, to nasza przewaga konkurencyjna.
