Olycom 8 Port 2.5G Fiber L2 Managed LAN Switch
Kluczowe cechy
1. Uniwersalna konfiguracja portu: 4 x 2,5 Gbps porty światłowodowe SFP (kompatybilne z SM/MM, transmisja 500m/120Km) + 4 x 10/100/1000M porty UTP RJ45 (automatyczne wykrywanie MDI/MDIX),umożliwiające płynną integrację sieci włókienniczych i miedzianych do urządzeń przemysłowych.
2. Zaawansowane wsparcie dla pierścieni i drzew rozciągających: zgodne z protokołami ITU-T G.8032 Ethernet Protection Ring (EPR) i IEEE 802.1d STP/802.1w RSTP/802.1s MSTP,zapewnienie szybkiego odzyskiwania sieci (idealne dla konfiguracji sieci pierścieniowej) i zapobieganie pętli w przypadku krytycznych zastosowań.
3Wysokiej wydajności przetwarzanie danych: przyjmuje tryb przepuszczania danych z opóźnieniem przesyłania <10us, szerokością pasma systemu nieblokowania 28Gbps, prędkością przesyłania 20,83Mpps, tabelą adresów MAC 8K,4096 ID sieci VLAN, a bufor pakietowy o pojemności 4 MbTM obsługuje ramki jumbo o pojemności do 9,6 KB dla płynnego przesyłania dużych ilości danych.
4- wytrzymała odporność na działanie środowiska: walcowana powłoka metalowa z ochroną przed pyłem IP40, ochroną przed przepływami 6KV (IEC 61000-4-5: różnica ±2KV, wspólna ±6KV) i odpornością na ESD (±15KV powietrze,±6KV kontakt) i EFT (±6KV). Działa w temperaturze roboczej -40°C75°C i temperaturze przechowywania -40°C85°C, z wilgotnością 10%-95% nie kondensującą, przystosowana do trudnych warunków zewnętrznych i przemysłowych.
5. Kompleksowe zarządzanie siecią: obsługuje interfejs graficzny sieci Web, CLI podobny do Cisco®, SNMP v1/v2c/v3 i Telnet dla intuicyjnej konfiguracji. Funkcje diagnostyki kabli (lokalizacja punktu awarii), IEEE 802.3az Energooszczędny Ethernet (EEE) do optymalizacji mocy, oraz zaawansowane funkcje sieciowe, w tym VLAN (802.1q), agregacja łącza dynamicznego/statycznego (LACP), QoS i tłumienie burz.
6. Solidne zabezpieczenie i niezawodność: wyposażone w wiele mechanizmów zabezpieczeń ̇ uwierzytelnianie IEEE 802.1X, RADIUS, ACL, TACACS+,i szyfrowanie HTTPS/SSL/SSH v2 ochrona dostępu do sieci i transmisji danych. Wspiera aktualizację oprogramowania za pośrednictwem TFTP/HTTP z redundancją oprogramowania układowego, klientem DHCP/Relay/Snooping, RMON, MIB II i kompatybilnością IPv6 dla zabezpieczenia przyszłości.
7Elastyczna instalacja i zgodność: obsługuje montaż na szybie lub ścianie, z kompaktowym wymiarem 15811560 mm (waga netto 0,75 kg) dla łatwej integracji w ciasnych szafkach sterujących.Zgodny z normą CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) i FCC (47 CFR CFR Część 15 Część B Klasa B), spełniające rygorystyczne normy przemysłowe.
8Połączenia dalekobieżne: porty światłowodowe obsługują odległości przesyłu do 120 km (single mode),podczas gdy porty RJ45 działają z kablami CAT3/CAT4/CAT5 (10BASE-T) i CAT5+ (100/1000BASE-TX) do 100m ▌odpowiednie do rozmieszczania na dużych obiektach przemysłowych.
Dane techniczne
|
Nazwa produktu
|
10/100/1000Mbps Zarządzane Przemysłowe Przełączniki Włóknowe ((4F+4TP)
|
|
Model nr.
|
IM-FS440GW
|
|
Port
|
4*100/1000/2500Mpbs porty SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
4*10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
|
Protokół
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 26Gbps (nieprzepływ ruchu)
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
ID WLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światła LED
|
Elektryczność, sieć, światłowody
PWR: Moc
Pomarańczowy: Link/ACT
Zielony: 1000M Prędkość sieci ((wyłączony, gdy jest 100Mb/s)
Włókna: FX1/FX2/FX3/FX4
|
|

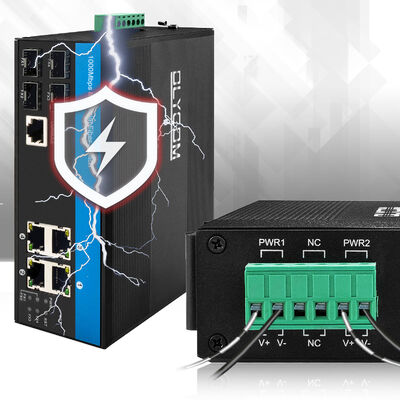

Zasilanie
|
Wprowadzanie redundantnego DC12V ~ DC52V, zazwyczaj DC12V/DC24V/DC48V
Połączenie odwrotne: wsparcie
|
|
Zużycie energii
|
Całkowite obciążenie≤5W
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 158*115*60 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
Przegląd
Olycom IM-FS440GW to wydajny przełącznik Ethernet przemysłowy L2+ Ring Managed, zaprojektowany do stabilnej i niezawodnej łączności sieciowej w trudnych środowiskach przemysłowych.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX), zapewnia elastyczną łączność włókna-miedź dla różnych urządzeń przemysłowych.
Zbudowany tak, by wytrzymać ekstremalne warunki, przełącznik działa w zakresie temperatury od -40 do 75°C, posiada klasę ochrony IP40,i jest wyposażony w zabezpieczenie przed nadwyżkami 6KV Ethernet, spełniające wymagania EMC klasy przemysłowej oraz normy FCC i CE.
Dzięki szerokości pasma systemu nieblokowania 28 Gbps i obsłudze zaawansowanych protokołów sieci pierścieniowej, zapewnia skuteczne przesyłanie danych i szybkie odzyskiwanie błędów,co czyni go idealnym wyborem dla infrastruktury przemysłowej o znaczeniu krytycznym i wdrożeń sieci.
Zastosowanie
1. Systemy produkcyjne i sterowania
Zaprojektowane do pracy w rdzeniu przemysłowych sieci sterowania, urządzenie łączy urządzenia automatyczne, takie jak sterowniki sterowania, czujniki i sterowniki,umożliwiająca ciągłą wymianę danych wymaganych do kontroli w czasie rzeczywistym, diagnostyki systemu i widoczności produkcji.
20 Sieci drogowe, kolejowe i ruchowe
Powszechnie stosowane w infrastrukturze transportowej, w tym szafki sterujące ruchem i systemy komunikacji kolejowej.Sieć oparta na pierścieniu z szybkimi mechanizmami odzyskiwania zapewnia dostępność ścieżek danych nawet w przypadku awarii łącza.
3Sieci prywatne i sieci o zasięgu przewoźnika
Zintegrowane z optycznym kręgosłupem i prywatnymi sieciami szerokopasmowymi, w których niezbędna jest łączność światłowodowa.Interfejsy SFP o dużej prędkości umożliwiają efektywne przesyłanie dużych ilości danych na duże odległości między rozproszonymi węzłami sieci.
4Aktywa rozproszone i operacje zdalne
Wspiera zakłady przemysłowe rozmieszczone w szerokich obszarach geograficznych, takich jak elektrownie wodne, zakłady wydobywcze i infrastruktura energetyczna.Niezawodna łączność w połączeniu z zdalnym zarządzaniem ułatwia nadzór nad systemem i zmniejsza wysiłki w zakresie konserwacji na miejscu.
5. Instalacje nadzoru i bezpieczeństwa na zewnątrz
Wdrażane w pomieszczeniach zewnętrznych w celu obsługi kamer IP, bezprzewodowych punktów dostępu i czujników bezpieczeństwa.i ekstremalne temperatury umożliwiają ciągłe działanie w środowiskach bez nadzoru.
6Wielkie sieci przemysłowe i przedsiębiorcze
Działa jako stabilna warstwa dostępu lub agregacji dla kampusów przedsiębiorstw, ośrodków logistycznych i parków przemysłowych.umożliwienie efektywnego funkcjonowania różnych usług w ramach wspólnej sieci przemysłowej.
Częste pytania
1Czy mogę napisać etykietę tak, jak chcę?
O: Tak, prosimy o przesłanie treści i formatu, wydrukujemy próbkę do potwierdzenia.
Etykieta jest zazwyczaj umieszczana na panelu bocznym.

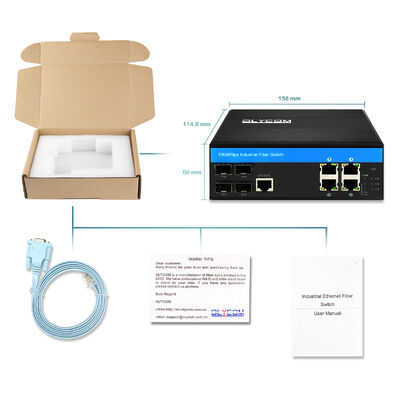

2Co jest na liście?
W pudełku znajduje się urządzenie, pianka ochronna, podręcznik obsługi, karta gwarancyjna i kabel do konsoli.
Ale moduły SFP i zasilanie NIE są wliczone, proszę kupić oddzielnie.
3Gdzie mogę dostać próbkę do badania?
A: Mamy wiele sklepów Amazon. Prosimy wyszukać naszą markę Olycom lub nazwy modeli, jeśli wiesz.
Możesz również porozmawiać z nami o standardowym zakupie.
4Czy wasze przełączniki obsługują jakieś protokoły pierścieni?
O: Tak, nasze przełączniki obsługują STP/RSTP/MSTP i ERPS do konfiguracji pierścieni.
