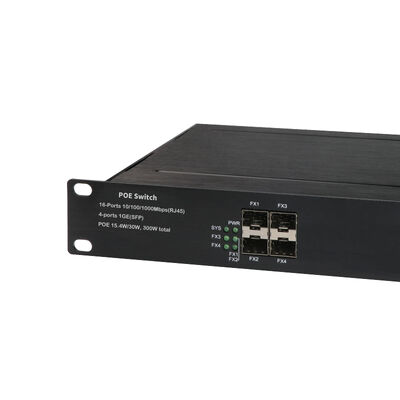

16-portowy przemysłowy przełącznik PoE Gigabit Fiber Network niezarządzany 1U Rack 220V Wejście CE

16-port Unmanaged Rugged PoE Ethernet Switch

2Co to łączy?

Szesnaście portów Gigabit Ethernet RJ45 zapewnia gęsty dostęp do urządzeń przemysłowych.

Każdy miedziany port automatycznie negocjuje ustawienia prędkości i dupleksu.

Podłączone urządzenia otrzymują zarówno połączenie sieciowe, jak i zasilanie elektryczne za pośrednictwem jednego kabla Ethernet.

Cztery porty światłowodowe Gigabit SFP rozszerzają zasięg sieci daleko poza ograniczenia miedzi.

Odległości transmisji światłowodowej wahają się od połączeń krótkiego zasięgu do 100 km, w zależności od wykorzystywanego modułu optycznego.

Połączenie to obsługuje agregację urządzeń lokalnych z długodystansową łącznością łącza górnego.

3Jak jest dostarczana moc?

Przełącznik integruje standardy IEEE 802.3af i IEEE 802.3at PoE.

Każdy port z możliwością PoE może dostarczać maksymalnie 30 W mocy.

Całkowity budżet mocy systemu osiąga 300 W, co umożliwia jednoczesne dostarczanie energii do wszystkich 16 portów Ethernet.

Zasilanie PoE jest dostarczane bezpośrednio za pośrednictwem kabli Ethernet kategorii 5.

Na stronie urządzenia nie są wymagane zewnętrzne adaptery zasilania.

Dzięki temu znacznie zmniejsza się złożoność instalacji i koszty okablowania.

Typowe urządzenia z napędem obejmują kamery IP, bezprzewodowe punkty dostępu, telefony VoIP i terminale kontroli dostępu.

4Jak się zachowuje w sieci?

Przełącznik działa w trybie niezarządzanym.

Nie ma CLI, interfejsu internetowego i plików konfiguracyjnych.

Zachowanie przekazywania sieci jest stałe i deterministyczne.

Podstawowe zapobieganie pętli jest wspierane przez STP i RSTP, zmniejszając ryzyko niestabilności sieci.

Podstawowe śledztwo IGMP ogranicza niepotrzebne przepływy multimediów w sieciach nadzoru wideo.

Wsparcie dla IEEE 802.1Q VLAN umożliwia proste oddzielenie ruchu bez zaawansowanej konfiguracji zasad.

Zapewnia to niezbędną stabilność sieci przy jednoczesnym utrzymaniu prostactwa działania.

5Jak przetrwa w środowisku przemysłowym?

Urządzenie jest zaprojektowane do ciągłej pracy w trudnych warunkach.

Funkcjonuje niezawodnie w szerokim zakresie temperatur od -40 do +85°C.

Tolerancja wilgotności wynosi od 5% do 95% (bez kondensacji).

Wytrzymała metalowa obudowa IP30 chroni elementy wewnętrzne przed pyłem i uderzeniami mechanicznymi.

Wymiary obudowy (483 × 275 × 44,5 mm) nadają się do standardowych instalacji stożkowych w przemyśle.

6Jak radzi sobie z napięciem elektrycznym?

Przełącznik korzysta z niepolarnego zasilania prądu stałego 48 ̊52 V.

Niepolarna konstrukcja ułatwia okablowanie pola i zmniejsza błędy instalacyjne.

Projekt wewnętrzny spełnia standardy przemysłowe EMI i EMS i jest odporny na:

Rozładowanie elektrostatyczne

Wydarzenia o dużym natężeniu i EFT

Interferencje promieniowane i przeprowadzane

Zapewnia to stabilną pracę w pobliżu ciężkich maszyn, urządzeń energetycznych i systemów kolejowych.

7Czego nie robi (pod wpływem projektu)?

Nie wymaga konfiguracji sieci.

Nie ujawnia interfejsów zarządzania.

Nie zależy ona od aktualizacji oprogramowania do codziennej pracy.

Nie zależy od scentralizowanych kontrolerów.

To celowe ograniczenie poprawia przewidywalność, niezawodność i długoterminową stabilność.

8Gdzie najlepiej pasuje?

8.1: Cluster urządzeń PoE stałych

Idealne dla miejsc, w których liczba urządzeń i topologia pozostają stabilne w czasie.

Powszechne przykłady to klastry kamer, punkty kontroli dostępu i grupy czujników.

8.2: Instalacje nadzoru przemysłowego

Wyposaża i łączy do 16 kamer IP w fabrykach, kopalniach i elektrochemiach.

Podstawowa obsługa wielokrotności poprawia wydajność wideo bez dostrojenia sieci.

8.3: Sieci wsparcia automatyzacji

Używane jako włącznik pomocniczy dla czujników, interkomów i małych HMI.

Zmniejsza złożoność okablowania linii produkcyjnych i pomieszczeń kontrolnych.

8.4: Transport i systemy drogowe

Odpowiedni do stacji kolejowych, przyjechowych szaf i miejsc monitorowania ruchu.

Porty światłowodowe obsługują połączenia z powrotem na duże odległości.

Zgodność z normą EN 50121-4 zapewnia kompatybilność systemu kolei.

8.5: Lokalizacje energetyczne i użyteczności publicznej

Rozmieszczone w podstawach, farmach wiatrowych i zdalnych punktach monitorowania.

Duża tolerancja temperatury umożliwia instalacje zewnętrzne i półpowierzchnie.

8.6: Inteligentne budynki i parki przemysłowe

Działa jako opłacalny przełącznik dystrybucji PoE.

Wspiera systemy oświetleniowe, kontrolę dostępu i monitorowanie środowiska.

Zdolność VLAN oddziela ruch biurowy, bezpieczeństwa i operacyjny.

8.7: Wdrożenia IIoT zdalnych

Używane w oczyszczalniach wodnych, polach naftowych i izolowanych obiektach.

PoE eliminuje potrzebę lokalnych źródeł energii.

Zachowanie plug-and-play upraszcza wdrażanie w trudno dostępnych miejscach.

9Dlaczego ten model istnieje?

Ten przełącznik nie ma być dostosowywany.

Ma działać ciągle.

Faworyzuje fizyczną niezawodność nad logiczną złożonością.

Dla środowisk przemysłowych, gdzie "ustaw raz i zapomnij" jest prawdziwym wymogiem,
IM-FP041616GE pasuje naturalnie.
