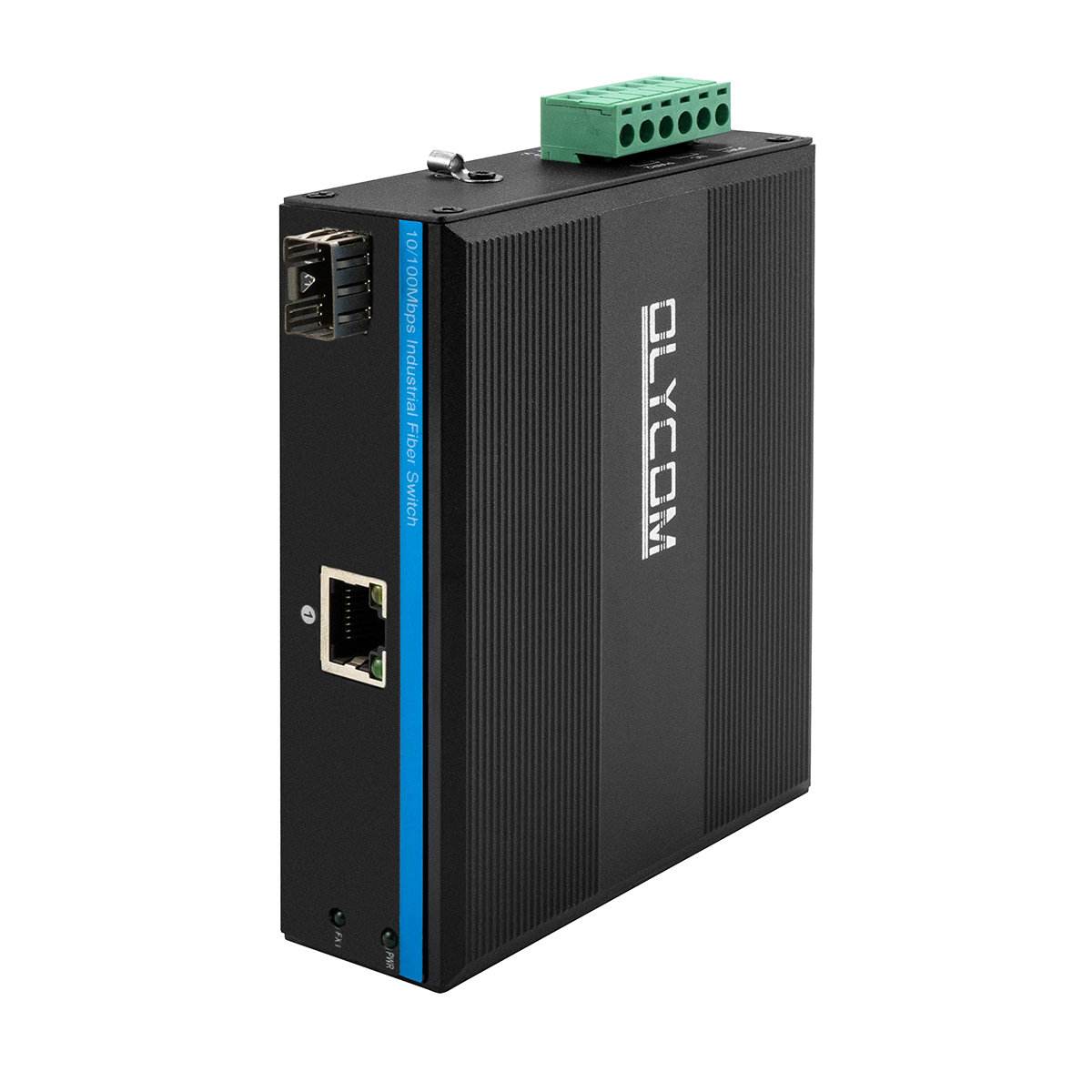

Szybki konwerter Ethernet Fiber Media Converter Przemysłowy 10/100Mbps Niezarządzany IP40 Ocena CE FCC

Zewnętrzny konwerter mediów Fast Ethernet

Specyfikacja

Wprowadzenie

Proste narzędzie, które rozwiązuje prawdziwy problem przemysłowy

Olycom IM-MC110FE nie jest zaprojektowany tak, aby był skomplikowany — jest zaprojektowany tak, aby był użyteczny.

W wielu środowiskach przemysłowych duża liczba urządzeń polowych nadal opiera się na technologii Ethernet 10/100 Mb/s: PLC, czujniki, kontrolery, starsze jednostki monitorujące. Urządzenia te działają niezawodnie, ale Ethernet miedziany ogranicza odległość transmisji do 100 metrów, co często jest niewystarczające dla fabryk, kolei, podstacji lub lokalizacji zewnętrznych.

IM-MC110FE cicho usuwa to ograniczenie.

Konwertując standardowy sygnał Ethernet RJ45 na światłowód, umożliwia urządzeniom przemysłowym o niskiej prędkości komunikację na odległość wielu kilometrów światłowodu — do 120 km, bez zmiany istniejącego sprzętu lub architektury sieci. Nie ma konfiguracji, interfejsu zarządzania ani krzywej uczenia się. Po włączeniu po prostu działa.

Zbudowany do zastosowań przemysłowych, a nie do szaf biurowych, IM-MC110FE działa w zakresie od -40°C do +85°C, wykorzystuje metalową obudowę IP40 i integruje ochronę przeciwprzepięciową Ethernet 4KV, aby przetrwać w środowiskach o dużym zakłóceniu elektrycznym. Jest to małe urządzenie, ale takie, które często znajduje się na krawędzi systemów, od których oczekuje się pracy 24/7 bez przerwy.

Kluczowe cechy

1. Skoncentrowana, specjalnie zaprojektowana konstrukcja
Jeden port światłowodowy, jeden port miedziany — nic więcej

IM-MC110FE opiera się na celowo minimalistycznej filozofii projektowania:

1 × port światłowodowy SFP 100 Mb/s, obsługujący moduły jednomodowe i wielomodowe

SM: od 20 km do 120 km (w zależności od długości fali)

MM: do 2 km

1 × port Ethernet RJ45 10/100 Mb/s, obsługa automatycznej negocjacji i MDI/MDIX

Ta prostota zmniejsza punkty awarii i ułatwia wdrażanie urządzenia w ciasnych szafach sterowniczych lub zdalnych skrzynkach polowych.

2. Zaprojektowany, aby przetrwać zakłócenia elektryczne

Środowiska przemysłowe rzadko są czyste:
motory startują, przekaźniki się przełączają, w pobliżu uderzają pioruny.

IM-MC110FE został zaprojektowany, aby poradzić sobie z tą rzeczywistością:

Ochrona przeciwprzepięciowa Ethernet 4KV

ESD Poziom 3 (EN 61000-4-2)

EFT Poziom 3 (EN 61000-4-4)

Te zabezpieczenia pomagają zapobiegać awariom komunikacji spowodowanym zakłóceniami elektrycznymi, szczególnie w instalacjach zewnętrznych lub kolejowych.

3. Stabilna transmisja bez konfiguracji

Wewnętrznie urządzenie wykorzystuje przechowywanie i przekazywanie, zapewniając integralność danych nawet podczas ruchu burst.
Obsługuje:

Kontrola przepływu IEEE 802.3x (pełny dupleks)

Ciśnienie wsteczne (półdupleks)

Umożliwia to niezawodną komunikację podłączonych urządzeń przemysłowych bez utraty pakietów, nawet gdy warunki ruchu się zmieniają.

Szerokie wejście zasilania dla szaf przemysłowych

Środowiska zasilania różnią się znacznie w lokalizacjach przemysłowych.
IM-MC110FE obsługuje:

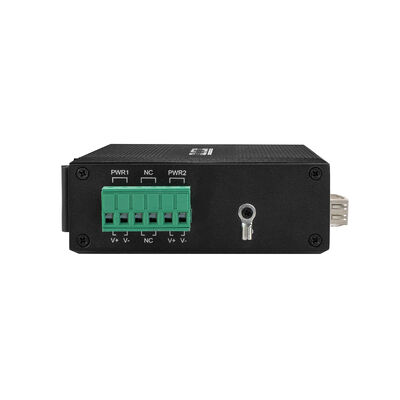

Wejście napięcia szerokiego zakresu DC 9–52V

Ochrona przed odwrotną polaryzacją

Niskie zużycie energii (≤5W)

Ułatwia to integrację z istniejącymi systemami sterowania bez dodawania dedykowanych konwerterów zasilania.

Zamontuj go, włącz go, zapomnij o nim

Montaż na szynie DIN

Kompaktowy rozmiar (113,8 × 93 × 34,9 mm)

Konstrukcja bez wentylatora, bez zarządzania

Po zainstalowaniu nie jest wymagana żadna bieżąca konserwacja ani konfiguracja — idealne do wdrożeń, w których dostęp jest ograniczony lub kosztowny.

Zastosowanie

Gdzie cicho dodaje wartość
Rozszerzanie Ethernet poza limity miedzi

Konwertuje krótkodystansowy Ethernet miedziany (≤100 m) na łącza światłowodowe dalekiego zasięgu (do 120 km), umożliwiając starszym urządzeniom przemysłowym łączenie się z scentralizowanymi systemami sterowania.

Łączność urządzeń polowych przemysłowych

Używany w liniach produkcyjnych, warsztatach i parkach przemysłowych do łączenia PLC, czujników i kontrolerów z szkieletami światłowodowymi bez aktualizacji sprzętu końcowego.

Infrastruktura transportowa i kolejowa

Zgodny z EN 50121-4, odpowiedni dla:

Szaf komunikacyjnych przytorowych

Systemów wspomagania sygnalizacji kolejowej

Sprzętu monitoringu ruchu

Łączność światłowodowa zapewnia transmisję na duże odległości, jednocześnie odporną na wibracje, zmiany temperatury i zakłócenia elektryczne.

Monitorowanie energii i mediów

Idealny do podstacji, oczyszczalni wody i zdalnych stacji monitoringu, gdzie:

Odległości są duże

Warunki zasilania są niestabilne

Dostęp do konserwacji jest ograniczony

Trudne, małogabarytowe wdrożenia przemysłowe

Środowiska górnicze, petrochemiczne i metalurgiczne korzystają z:

Ochrony przed pyłem IP40

Pracy w szerokim zakresie temperatur

Odporności na przepięcia i ESD

W tych scenariuszach IM-MC110FE działa jako cichy, niezawodny most między polem a rdzeniem sieci.
