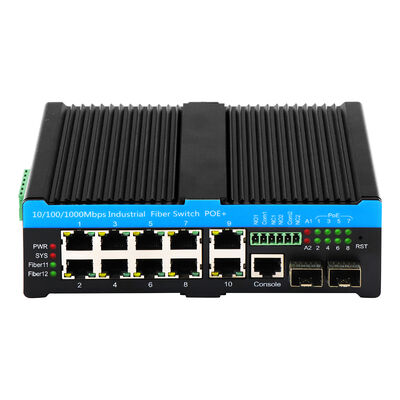

Olycom Hardened Ring Managed 1G Ethernet Switch
Wprowadzenie
Olycom IM-FP21000GW to wydajny L2+ Ring Managed Industrial Ethernet Switch zaprojektowany do wytrzymałych środowisk przemysłowych i niezawodnej łączności sieciowej.
Boasting 2 x 100/1000/2500Mbps SFP fiber uplink ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 8 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all supporting MDI/MDIX), wyposażony jest również w 1 port konsoli, 16-pin blok końcowy zasilania i 2 porty wyjścia alarmowego.ten przełącznik Ethernet przyjmuje skrzyżowane podwozie rozpraszania temperatury w celu efektywnego zarządzania ciepłem i posiada ocenę ochrony IP40.
Jest zgodny z protokołem ITU-T G.8032V1/V2 Rapid Ring i wieloma standardami IEEE, zapewnia nieblokowaną szerokość pasma systemu 40 Gbps i obsługuje zaawansowane zarządzanie siecią.
Dzięki zabezpieczeniu przed napięciami 6KV i zgodności z rygorystycznymi normami przemysłowymi EMC/ESD jest idealny do krytycznej infrastruktury i systemów automatyki przemysłowej wymagających stabilnej, długotrwałej pracy.
Specyfikacja
|
Port
|
2*100/1000/2500Mpbs porty SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
2*10*100/1000M UTP RJ45 Uplink ((Wsparcie automatycznego wykrywania MDI/MDIX)
8*UTP łącza w dół
1*Port konsoli
Blok końcowy zasilania 1*6-PIN
2*Wydanie alarmu
|
|
Protokół
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Przepustowość systemu: 30 Gbps (nieprzepustowość)
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
ID WLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światła LED
|
Zasilanie, system, sieć, włókna, alarm
Moc, czerwony.
SYS: System, czerwony
Połączenie sieciowe/aktywność: zielona dioda LED
Prędkość transmisji danych sieciowych: pomarańczowa dioda LED (włączona dla 1G)
Połączenie światłowodowe: zielone
Alarm LED: Błysk czerwony
|
|
Zasilanie
|
Napięcie wejściowe: DC12V ~ DC57V
Temperatura pracy: -40°C do +75°C
Połączenie odwrotne: wsparcie
|
|
Środowisko
|
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 165*112*45,5 mm
Sposób montażu: montaż na szybie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
Kluczowe cechy
1. Wszechstronna konfiguracja portu
2 x 2,5 Gbps portów światłowodowych SFP (kompatybilne z SM/MM, transmisja 500m/120Km) + 8 x 10/100/1000M portów UTP RJ45 (automatyczne wykrywanie MDI/MDIX), uzupełnione o 1 port konsoli, 1 blok końcowy zasilania,i 2 wyjścia alarmowe do elastycznego wdrażania sieci
2Zaawansowane wsparcie sieci pierścieniowej
Zgodne z protokołem ITU-T G.8032V1/V2 Rapid Ring, a także protokołami STP/RSTP/MSTP obejmującymi drzewo, zapewniające szybkie odzyskiwanie sieci i ochronę pętli dla krytycznych konfiguracji sieci pierścieniowej
3. Szybkie przetwarzanie danych
Tryb transmisji przechowywania i przekazywania z opóźnieniem przekazywania < 10 us, szerokość pasma systemu nieblokowania 40 Gbps, prędkość przekazywania 22,321 Mpps, tabela adresów MAC 8K, 4096 identyfikatorów VLAN,i bufor pakietowy o pojemności 4 Mb, obsługujący ramki jumbo do 9.6KB dla płynnego przesyłania dużych danych
4. Niezawodna zdolność do adaptacji do środowiska
Podwozie metalowe z żebrami dla skutecznego rozpraszania ciepła, ochrony przed pyłem IP40 i ochrony przed napięciem 6KV (IEC 61000-4-5: różnica ±2KV, wspólna ±6KV).Wytrzymuje temperaturę przechowywania -40°C/85°C i wilgotność 10%/95%, odporny na ESD (±15KV powietrze, ±6KV kontakt) i EFT (±6KV)
5Kompleksowe zarządzanie siecią
Wspiera interfejs graficzny sieci Web, CLI podobny do Cisco®, SNMP v1/v2c/v3 oraz Telnet dla intuicyjnej konfiguracji.agregacja łącza (LACP/statyczny), QoS i tłumienie burz dla optymalizacji wydajności sieci
6Inteligentny alarm i ochrona
Dwu-drogowe porty wyjściowe alarmowe (połączone z zewnętrznymi dzwonkami/sirenami) z wyświetlaniem stanu alarmu w czasie rzeczywistym, które wywołują ostrzeżenia o awariach portu w celu umożliwienia zdalnego monitorowania.Wyposażone w ochronę przed nadciśnieniem i wsparcie podłączenia odwrotnego zasilania w celu zwiększenia niezawodności

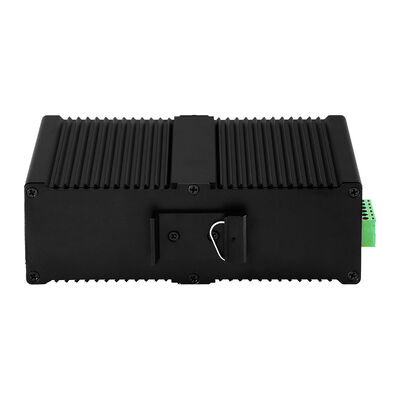

7Kompaktna i elastyczna instalacja
Koronka metalowa (16511245,5 mm) z konstrukcją montażu Din-rail, lekka (0,75 kg masy netto), bezproblemowo dopasowana do ciasnych szaf kontrolnych przemysłowych
8Ścisłe przestrzeganie przepisów przemysłowych
spełnia certyfikaty CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) i FCC (Class B część 15 część B 47 CFR), zgodne z normami serii IEC 61000 dla ESD, EFT,i przepływów odpowiednich do krytycznych zastosowań w transporcie i ruchu drogowym
Scenariusze zastosowania
1Automatyzacja fabryk i procesów
Zbudowany w celu wspierania ciągłej i niezawodnej komunikacji między systemami automatyki, w tym sterownikami PLC, kontrolerami przemysłowymi, czujnikami i siłownikami.Zapewnia płynny przepływ danych między liniami produkcyjnymi i środowiskami procesów, umożliwiające precyzyjną kontrolę i stabilne działania produkcyjne.
2Inteligentne systemy transportu
Wykorzystywane w infrastrukturze transportowej, takiej jak szafki ruchowe, sieci sygnalizacyjne kolejowe i systemy monitorowania.Jego konstrukcja sieci oparta na pierścieniu pozwala na przepływ danych przez węzły bez zakłóceń, utrzymanie dostępności sieci dla ruchu kolejowego i operacji kolejowych o krytycznym czasie.
3/ Surowe środowisko i misje krytyczne
Wykonane do użytku w miejscach hałaśliwych pod względem elektrycznym i wymagających od środowiska, w tym w zakładach dystrybucji energii, instalacjach naftowych i gazowych oraz zabezpieczonych obiektach na zewnątrz.Utrzymuje stałą wydajność pomimo ekstremalnych temperatur i zakłóceń przemysłowych.
4Infrastruktura łączności oparta na włóknach
Funkcje jako urządzenie dostępu lub agregacji światłowodowego w prywatnych sieciach optycznych i w przemysłowych kręgosłupach komunikacyjnych.Interfejsy światłowodowe SFP umożliwiają rozszerzenie odległości transmisji przy jednoczesnym wspieraniu wysokich wymagań przepustowości danych.
5Rozproszone sterowanie i zdalne sterowanie
Wspiera niezawodną łączność dla sprzętu rozproszonego geograficznie w zastosowaniach takich jak urządzenia użyteczności publicznej, górnictwo i produkcja energii.Zintegrowane mechanizmy alarmowe i monitorowania pomagają operatorom szybko identyfikować usterki i utrzymywać stabilność systemu.
6Parki przemysłowe i kampusy przedsiębiorstw
Zapewnia skalowalną sieć sieciową dla kampusów przemysłowych, centrów logistycznych i stref przedsiębiorstw,umożliwiające bezpieczne połączenie dużej liczby urządzeń przy jednoczesnym wspieraniu scentralizowanego zarządzania siecią i długoterminowej ekspansji.
Akcesoria
|
Moduł optyczny przemysłowy
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Zasilanie przemysłowe DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V do DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V do DC24V1A, -30°C/70°C
|
