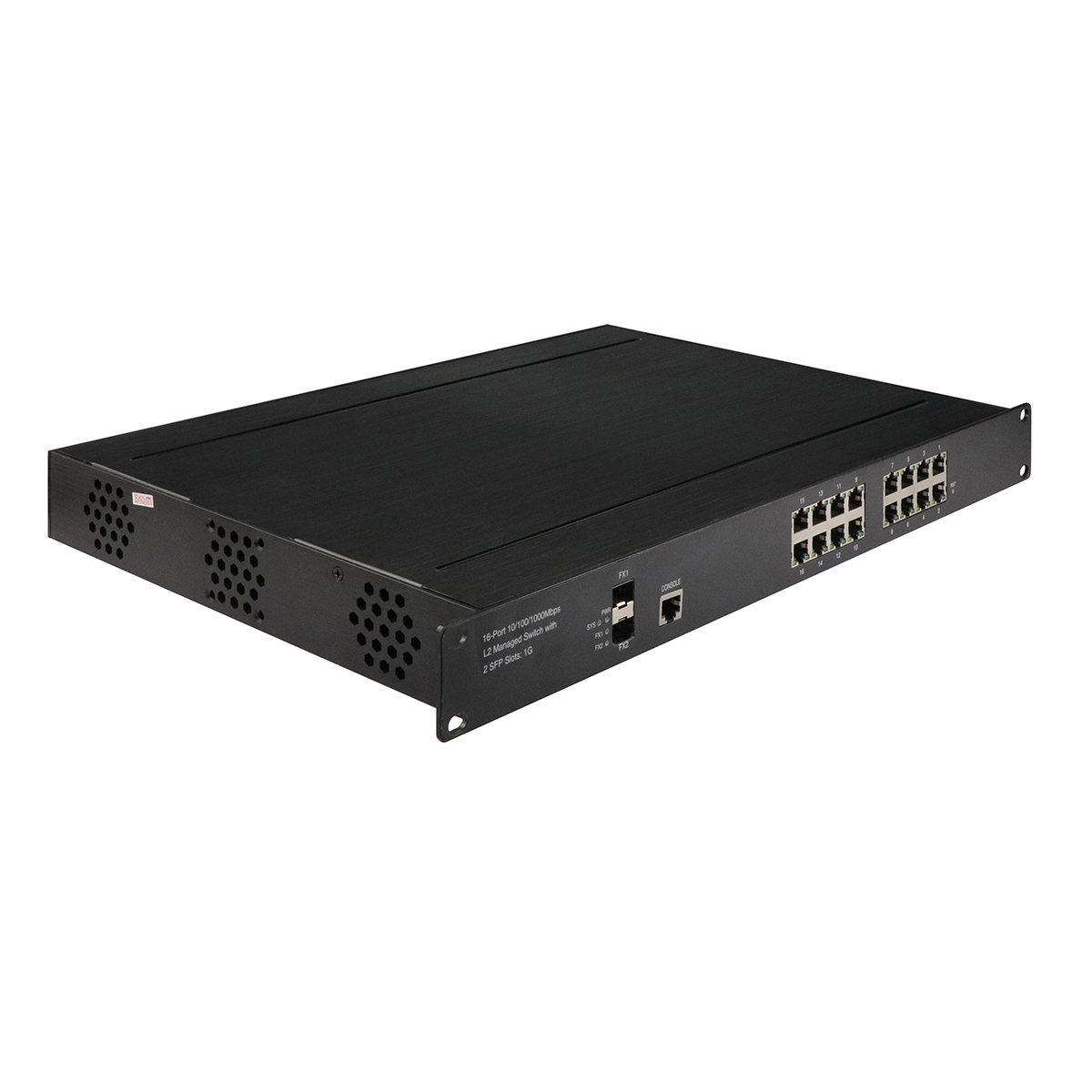

16-portowy przemysłowy zarządzalny przełącznik Ethernet Gigabit L2+ zarządzalny Vitesse 220V Wejście

2.5G L2+ Zarządzalny 16-portowy Przemysłowy Przełącznik Światłowodowy

Dane Techniczne

Pozycjonowanie Produktu

IM-FS021600GW jest pozycjonowany jako przemysłowy przełącznik agregacyjny Ethernet, zbudowany dla środowisk, w których współistnieje duża liczba urządzeń, długie kable i trudne warunki pracy. Został zaprojektowany do ciągłej pracy w sieciach na poziomie infrastruktury, które wymagają przewidywalnej wydajności, ścisłej izolacji i długoterminowej stabilności, a nie krótkotrwałych skoków przepustowości w stylu konsumenckim.

1. Architektura i pojemność sieci

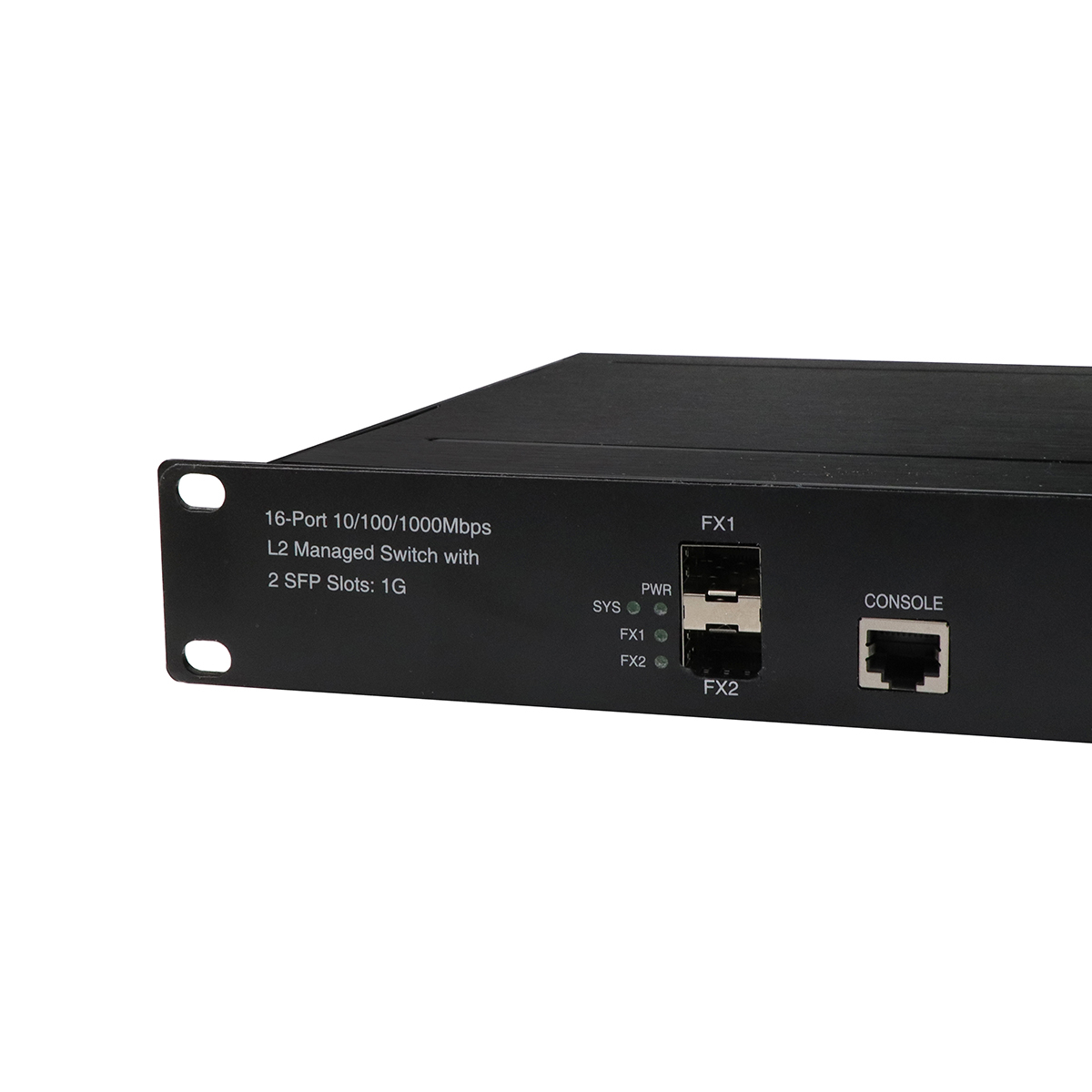

Urządzenie zapewnia podwójną konstrukcję łącza światłowodowego w połączeniu z dużą gęstością dostępu miedzianego, co pozwala mu działać jako lokalny węzeł agregacji lub przemysłowy przełącznik dostępowy w rozproszonych sieciach sterowania. Dwa interfejsy optyczne obsługują transmisję na duże odległości zarówno po światłowodzie jednomodowym, jak i wielomodowym, umożliwiając połączenia między pomieszczeniami kontrolnymi, podstacjami, warsztatami lub zdalnymi lokalizacjami. Szesnaście portów Gigabit Ethernet obsługuje gęstą łączność urządzeń polowych bez potrzeby stosowania zewnętrznego sprzętu rozszerzającego.

Niezablokowana matryca przełączająca o dużej przepustowości zapewnia możliwość przetwarzania jednoczesnych przepływów ruchu bez przeciążeń. Duże tablice adresów i VLAN pozwalają na skalowanie sieci w miarę rozwoju systemów, obsługując segmentowane architektury w wielu działach, funkcjach lub strefach bezpieczeństwa.

2. Redundancja, stabilność i kontrola ruchu

Zaprojektowany do ciągłej pracy przemysłowej, przełącznik integruje wiele mechanizmów utrzymania ciągłości sieci. Ochrona oparta na pierścieniach i protokoły drzewa rozpinającego umożliwiają szybką konwergencję topologii i automatyczne odzyskiwanie po awariach łączy lub węzłów, zapobiegając pojedynczym awariom w krytycznych sieciach.

Obsługa ruchu jest zoptymalizowana dzięki przetwarzaniu typu store-and-forward i obsłudze ramek jumbo, zapewniając wydajną transmisję dużych pakietów danych przemysłowych. Mechanizmy Quality-of-Service pozwalają na priorytetyzację ruchu wrażliwego na opóźnienia - takiego jak sygnały sterujące lub strumienie monitorowania - podczas gdy kontrola przepustowości i tłumienie burz zapobiegają wpływowi nienormalnego ruchu na ogólną stabilność systemu.

3. Segmentacja i optymalizacja multicast

Platforma obsługuje szeroki zakres modeli wdrażania VLAN, umożliwiając logiczny podział sieci na podstawie portów, adresów MAC, podsieci IP lub protokołów aplikacji. Tłumaczenie VLAN pozwala na wzajemne połączenie różnych domen sieciowych bez ponownej konfiguracji.

W środowiskach obciążonych multicastem przełącznik zawiera zaawansowane funkcje kontroli multicast. Mechanizmy nasłuchiwania i filtrowania IGMP i MLD zapewniają dostarczanie ruchu multicast tylko tam, gdzie jest to wymagane, zmniejszając niepotrzebne zużycie przepustowości w aplikacjach takich jak nadzór wideo i monitorowanie w czasie rzeczywistym.

4. Bezpieczeństwo i kontrola dostępu

Bezpieczeństwo jest egzekwowane przez wiele warstw, począwszy od poziomu portu i rozciągając się na uwierzytelnianie, autoryzację i szyfrowany dostęp do zarządzania. Przełącznik obsługuje standaryzowane ramy uwierzytelniania i zasady kontroli dostępu w celu ograniczenia nieautoryzowanych urządzeń i użytkowników.

Dodatkowe mechanizmy ochrony pomagają łagodzić typowe zagrożenia sieciowe, takie jak podszywanie się i nieautoryzowane użycie adresów. Bezpieczne protokoły zarządzania zapewniają ochronę danych konfiguracyjnych i ruchu kontrolnego podczas zdalnego dostępu i konserwacji.

5. Zarządzanie i konserwacja

Urządzenie może być zarządzane za pomocą wielu interfejsów, aby dopasować się do różnych preferencji operacyjnych, w tym dostępu z wiersza poleceń, konfiguracji opartej na przeglądarce i scentralizowanych platform zarządzania siecią. Zdalna konserwacja oprogramowania jest obsługiwana dzięki bezpiecznym mechanizmom aktualizacji, zaprojektowanym w celu zapobiegania przerwom w działaniu z powodu nieudanych aktualizacji.

Wbudowane narzędzia diagnostyczne pomagają w lokalizacji usterek, skracając czas rozwiązywania problemów w dużych instalacjach. Obsługa synchronizacji czasu, rejestrowania i standardów monitorowania umożliwia bezproblemową integrację z istniejącymi przepływami pracy operacyjnej.

6. Projekt środowiskowy i mechaniczny

Przełącznik jest zbudowany do wdrażania w wymagających fizycznie środowiskach. Metalowa obudowa z przemysłową ochroną przed kurzem, w połączeniu z szerokim zakresem temperatur pracy i przechowywania, umożliwia niezawodne działanie w miejscach narażonych na ciepło, zimno i zanieczyszczenia powietrzne.

Zgodność z szerokim zestawem standardów przemysłowych, elektromagnetycznych i transportowych zapewnia możliwość wdrażania urządzenia w specjalistycznych środowiskach, takich jak systemy kolejowe, szafy zewnętrzne i obiekty energetyczne. Odporność na wibracje, wstrząsy i zakłócenia elektryczne dodatkowo zwiększa trwałość operacyjną.

7. Zasilanie i instalacja

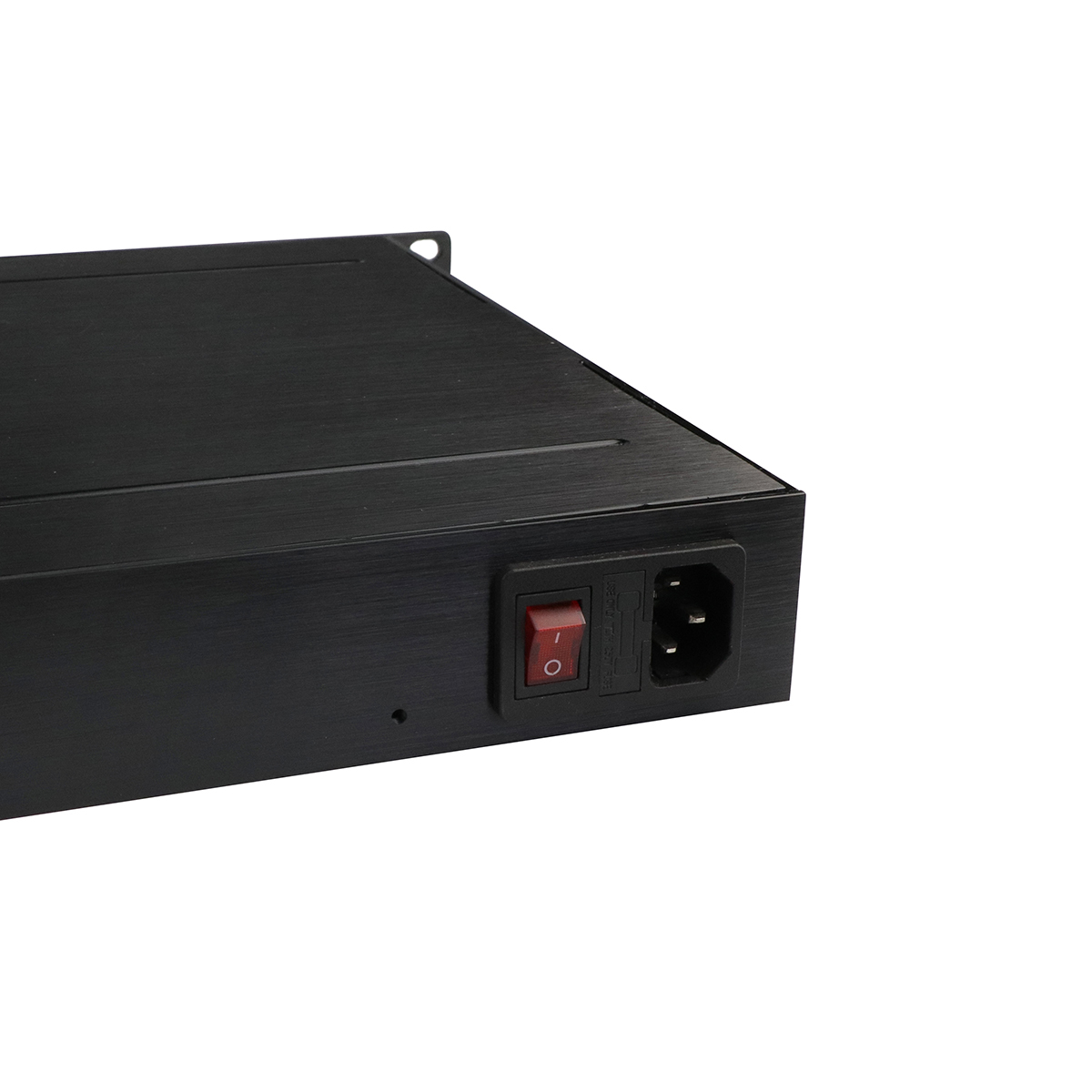

Zaprojektowany do wdrażania na poziomie infrastruktury, przełącznik obsługuje wejście zasilania AC z tolerancją połączenia bez polaryzacji, upraszczając instalację w przemysłowych systemach elektrycznych. Obudowa jest odpowiednia do instalacji w szafach rack w pomieszczeniach kontrolnych, podstacjach i szafach sprzętu przemysłowego.

Przypadki użycia wdrożenia

1. Kontrola i automatyzacja fabryki
Służy jako warstwa dostępu i agregacji dla sieci automatyki, łącząc kontrolery, czujniki, HMI i systemy monitorowania, jednocześnie izolując ruch za pomocą mechanizmów VLAN i QoS.

2. Systemy kolejowe i transportowe
Stosowane w sieciach przytorowych, stacyjnych i drogowych, gdzie zgodność ze standardami kolejowymi i szybkie odzyskiwanie po awariach są niezbędne do utrzymania usług sygnalizacyjnych i informacyjnych.

3. Sieci energetyczne i użyteczności publicznej
Używane w podstacjach, miejscach odnawialnych źródeł energii i systemach monitorowania sieci, obsługując redundantne projekty sieciowe i szeroką tolerancję środowiskową dla wdrażania na zewnątrz i pod ziemią.

4. Przemysł ciężki i zakłady zasobów
Wdrażane w górnictwie, hutnictwie i zakładach petrochemicznych, gdzie kurz, wibracje i szumy elektryczne są powszechne, a zdalna diagnostyka zmniejsza wysiłek konserwacyjny.

5. Kampus przemysłowy i połączenia szkieletowe
Działa jako przełącznik agregacyjny połączony światłowodem, łączący centra danych, parki przemysłowe i obiekty kontrolne, obsługując wymianę danych o dużej objętości i skalowalną rozbudowę.

6. Bezpieczeństwo i zdalne monitorowanie
Obsługuje duże systemy kamer i monitoringu poprzez wydajną obsługę multicast i priorytetyzację ruchu, utrzymując separację między sieciami nadzoru i operacyjnymi.

7. Infrastruktura transportu publicznego
Zintegrowany z kolejowymi i transportowymi systemami komunikacyjnymi, aby zapewnić odporną łączność dla urządzeń pokładowych, przytorowych i stacyjnych.

Funkcje oprogramowania

1. Obsługa diagnostyki kabli i możliwość lokalizacji punktu awarii
2. Obsługa IEEE802.3az EEE (Energy Efficient Ethernet) Management, optymalizacja zużycia energii
3. Obsługa STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
4. Obsługa QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (kierunek wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
5. Obsługa IEEE802.1q VLAN, port VLAN, oparty na Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
6. Obsługa dynamicznej agregacji łączy IEEE802.3ad LACP, statycznej agregacji łączy
7. Obsługa IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
8. Obsługa raportu agenta IGMP, MLD snooping
9. Bezpieczeństwo: oparte na porcie i Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
10. Obsługa Cisco® like CLI, zarządzanie przez sieć, SNMP v1/v2c/v3, Telnet
11. Obsługa aktualizacji oprogramowania przez TFTP i HTTP, redundancja oprogramowania układowego zapobiega awariom aktualizacji
12. Obsługa DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
13. Obsługa RMON, MIB II, obraz lustrzany, dziennik zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
14. Obsługa IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

FAQ

1, Na jakim chipie jest oparty?

Olycom: Vitesse

2, Czy mogę go dostosować?

Olycom: Tak

Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska ​​PVC i części produktu (zestaw montażowy, listwa zaciskowa zasilania itp.)

3, Czy mogę go połączyć z urządzeniami 10/100M?

Olycom: Tak

W przypadku portów LAN są one 10/100/1000M z automatycznym wykrywaniem

W przypadku portów światłowodowych należy skonfigurować prędkość 100 Mb/s za pośrednictwem interfejsu GUI lub CLI

4, Czy mogę wyłączyć funkcję PoE dla niektórych portów, gdy jest to konieczne?

A: Tak

Wszystkie zarządzane przełączniki PoE z tej serii obsługują zarządzanie PoE

Po prostu ustaw status PoE za pośrednictwem interfejsu GUI lub CLI

5, Czy robicie SKD/CKD?

A: Tak

Jako fabryka zajmowaliśmy się tym wiele razy.
