8-portowy, zarządzalny przełącznik światłowodowy warstwy 2, 2.5G
Specyfikacja
|
Nazwa produktu
|
Zarządzalny przemysłowy przełącznik światłowodowy 10/100/1000 Mb/s (2F+6TP)
|
|
Model nr
|
IM-FS260GW
|
|
Porty
|
2*100/1000/2500Mb/s porty SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
6*10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
|
|
Protokół
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Funkcje przełączania
|
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 22 Gb/s (bez zatorów)
Rozmiar DRAM: 128M
Rozmiar pamięci Flash: 16M
Rozmiar bufora pakietów: 4Mb
ID VLAN: 4096
Rozmiar tabeli adresów MAC: 8K
Ramka Jumbo: 9,6 KB
|
|
Nośnik sieciowy
|
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
|
Diody LED
|
Zasilanie, sieć, światłowód
PWR: Zasilanie
Pomarańczowy: Link/ACT
Zielony: Prędkość sieci 1000M (wyłączona, gdy wynosi 100Mb/s)
Światłowód: FX1/FX2
|
|

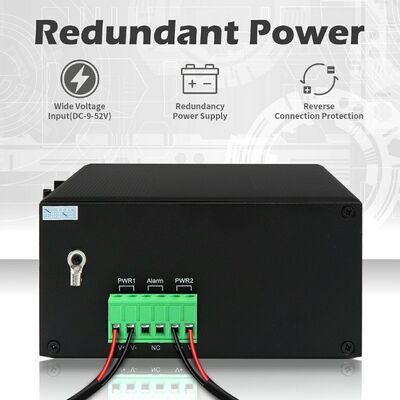

Zasilanie
|
Zapasowe wejście DC12V~DC52V, typowo DC12V/DC24V/DC48V
Odwrócone połączenie: obsługa
|
|
Pobór mocy
|
Pełne obciążenie ≤5W
|
|
Środowisko
|
Temperatura pracy: -40°C~75°C
Temperatura przechowywania: -40°C~85°C
Wilgotność pracy: 10%~90%, bez kondensacji
Wilgotność przechowywania: 10%~95%, bez kondensacji
|
|
Standardy przemysłowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przepięcie: IEC61000-4-5, różnicowe ±2KV, wspólne ±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Obudowa: Falista metalowa obudowa, stopień IP40
Wymiary: 158*115*60mm

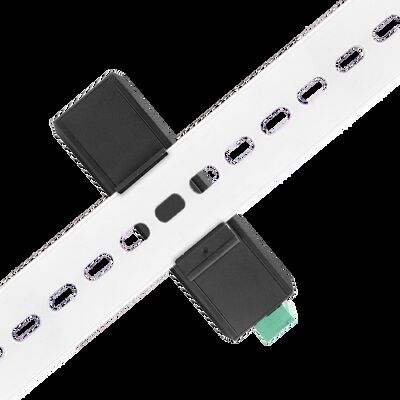

Metoda montażu: Montaż na szynie DIN/ścienny
Waga: 0,75 kg/0,9 kg (netto/brutto)
|
|
Gwarancja
|
3 lata, dożywotnia pomoc techniczna
|
Kluczowe cechy
1. Wszechstronna konfiguracja portów: 2 porty światłowodowe SFP 2,5 Gb/s (kompatybilne z SM/MM, transmisja 500m–120Km) + 6 portów 10/100/1000M UTP RJ45 (automatyczne wykrywanie MDI/MDIX), ułatwiające bezproblemowe połączenie sieci światłowodowych i miedzianych dla terminali przemysłowych.
2. Zaawansowana obsługa pierścienia i drzewa rozpinającego: Zgodność z protokołami ITU-T G.8032 Ethernet Protection Ring (EPR) i IEEE 802.1d STP/802.1w RSTP/802.1s MSTP, zapewniająca szybkie odzyskiwanie sieci (idealne dla topologii pierścieniowych) i zapobieganie pętlom w krytycznych aplikacjach.
3. Wydajne przetwarzanie danych: Wykorzystuje tryb transmisji store-and-forward z opóźnieniem przekazywania <10us, przepustowością systemu 22 Gb/s bez blokowania, szybkością przekazywania 19,344 Mpps, tabelą adresów MAC 8K, 4096 identyfikatorami VLAN i buforem pakietów 4 Mb — obsługuje ramki jumbo do 9,6 KB dla płynnej transmisji dużych danych.4. Solidne specyfikacje sprzętowe: Wyposażony w 128M DRAM i 16M pamięci Flash, zwiększając możliwości przetwarzania i przechowywania danych dla stabilnej pracy sieci.
5. Wytrzymała adaptacja do środowiska: Falista metalowa obudowa z ochroną przed kurzem IP40, ochrona przed przepięciami 6KV (IEC 61000-4-5: różnicowe ±2KV, wspólne ±6KV) oraz odporność na ESD (±15KV powietrze, ±6KV kontakt) i EFT (±6KV). Działa w temperaturze pracy -40°C~75°C i temperaturze przechowywania -40°C~85°C, z wilgotnością 10%~95% bez kondensacji — odpowiedni do trudnych warunków zewnętrznych i przemysłowych.
6. Kompleksowe zarządzanie siecią: Obsługuje interfejs GUI Web, interfejs CLI podobny do Cisco®, SNMP v1/v2c/v3 i Telnet dla intuicyjnej konfiguracji. Posiada diagnostykę kabli (lokalizacja punktu awarii), IEEE 802.3az Energy Efficient Ethernet (EEE) dla optymalizacji zużycia energii oraz zaawansowane funkcje, w tym VLAN (802.1q), dynamiczną/statyczną agregację łączy (LACP), QoS i tłumienie burz.
7. Silne mechanizmy bezpieczeństwa: Integruje uwierzytelnianie IEEE 802.1X, RADIUS, ACL, TACACS+ oraz szyfrowanie HTTPS/SSL/SSH v2 w celu ochrony dostępu do sieci i transmisji danych. Obsługuje aktualizację oprogramowania za pośrednictwem TFTP/HTTP z redundancją oprogramowania układowego, klientem/przekaźnikiem/podsłuchem DHCP, RMON, MIB II i kompatybilnością z IPv6 w celu zapewnienia przyszłości.
8. Elastyczna instalacja i zgodność: Obsługuje montaż na szynie DIN lub na ścianie, o kompaktowych wymiarach 15811560 mm (waga netto 0,75 kg) dla łatwej integracji w ciasnych szafach sterowniczych. Zgodny z certyfikatami CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) i FCC (47 CFR Part 15 Subpart B Class B), spełniając surowe standardy przemysłowe.
9. Łączność na duże odległości: Porty światłowodowe obsługują odległości transmisji do 120 km (tryb pojedynczy), podczas gdy porty RJ45 współpracują z kablami CAT3/CAT4/CAT5 (10BASE-T) i CAT5+ (100/1000BASE-TX) do 100 m — idealne do wdrażania na dużą skalę w zakładach przemysłowych.
Przegląd
Olycom IM-FS260GW to wysokowydajny 8-portowy, zarządzany przełącznik Ethernet L2+ Ring, dostosowany do stabilnej i odpornej łączności sieciowej w trudnych warunkach przemysłowych.
Posiada 2 porty światłowodowe SFP 100/1000/2500 Mb/s (obsługujące zarówno światłowód jednomodowy, jak i wielomodowy z odległościami transmisji od 500 m do 120 km) oraz 6 portów UTP RJ45 10/100/1000 Mb/s z automatycznym wykrywaniem (w pełni kompatybilnych z MDI/MDIX), umożliwiając elastyczną integrację światłowodu z miedzią dla różnych urządzeń przemysłowych.
Zaprojektowany tak, aby wytrzymać ekstremalne warunki, przełącznik działa w zakresie temperatur od -40°C do 75°C, posiada stopień ochrony IP40 i jest wyposażony w ochronę przeciwprzepięciową Ethernet 6KV — spełniając wymagania EMC klasy przemysłowej i zgodność ze standardami FCC i CE. Z przepustowością systemu bez blokowania 22 Gb/s i obsługą zaawansowanych protokołów sieci pierścieniowej, zapewnia wydajną transmisję danych i szybkie odzyskiwanie po awarii, co czyni go niezawodnym wyborem dla krytycznej infrastruktury przemysłowej i wdrożeń sieci na dużą skalę.
Oferuje również 3-letnią gwarancję i dożywotnią pomoc techniczną, zapewniając długotrwały spokój ducha.
Zastosowanie
1. Sieci przemysłowe zorientowane na automatyzację
Wdrożone jako szkielet komunikacyjny w zautomatyzowanych środowiskach produkcyjnych, umożliwiając bezproblemową interakcję między jednostkami sterującymi, urządzeniami czujnikowymi i sprzętem przemysłowym. Zapewnia spójną dostępność danych do kontroli operacyjnej, diagnostyki i nadzoru produkcji.
2. Systemy transportu i infrastruktury publicznej
Stosowane w środowiskach komunikacji drogowej i kolejowej, gdzie ciągłość sieci ma kluczowe znaczenie. Architektury oparte na pierścieniach z szybkimi mechanizmami odzyskiwania pomagają utrzymać dostępność systemu dla sygnalizacji świetlnej i obsługi kolei, nawet w przypadku awarii łącza lub węzła.
3. Prywatne sieci komunikacyjne z obsługą światłowodów
Umieszczone w infrastrukturach komunikacji optycznej i prywatnych sieciach klasy korporacyjnej w celu obsługi przesyłu danych o dużej pojemności. Interfejsy światłowodowe SFP umożliwiają niezawodną łączność na duże odległości między geograficznie rozproszonymi obiektami i węzłami sieci.
4. Zdalne zasoby przemysłowe i sieci nadzorcze
Obsługuje łączność dla zdalnych i bezzałogowych instalacji przemysłowych, takich jak stacje użyteczności publicznej, kopalnie i zakłady produkcji energii. Zaprojektowany do niezawodnego działania w trudnych warunkach, umożliwiając scentralizowane monitorowanie i zdalną konfigurację.
5. Zewnętrzny nadzór i sieci dostępowe
Instalowane w szafach zewnętrznych do zastosowań związanych z bezpieczeństwem i monitorowaniem, zapewniając stabilny dostęp do sieci dla kamer IP, urządzeń bezprzewodowych i systemów monitoringu brzegowego. Ochrona klasy przemysłowej zapewnia ciągłą pracę w przypadku przepięć elektrycznych i ekstremalnych warunków pogodowych.
6. Łączność przemysłowa na dużą skalę przedsiębiorstwa
Służy jako podstawa sieci dla kampusów przemysłowych, operacji logistycznych i parków przemysłowych, obsługując segmentowane architektury sieci i priorytetowe przetwarzanie ruchu w celu obsługi różnorodnych usług biznesowych i operacyjnych.
Obsługa IEEE802.3az EEE (Energy Efficient Ethernet) Zarządzanie, optymalizacja zużycia energii
Obsługa STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Obsługa QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (kierunek wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
Obsługa IEEE802.1q VLAN, port VLAN, oparty na Mac VLAN, IP subnet VLAN, Protocol VLAN, konwersja VLAN, MVR
Obsługa dynamicznej agregacji łączy IEEE802.3ad LACP, statycznej agregacji łączy
Obsługa IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
Obsługa raportu agenta IGMP, MLD snooping
Bezpieczeństwo: oparte na porcie i Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Obsługa interfejsu CLI podobnego do Cisco®, zarządzania przez sieć, SNMP v1/v2c/v3, Telnet
Obsługa aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
FAQ
1, Na jakim chipie jest to oparte?
Olycom: Vitesse
2, Czy mogę to dostosować?
Olycom: Tak
W przypadku portów LAN są one 10/100/1000M z automatycznym wykrywaniem
3, Czy mogę połączyć to z urządzeniami 10/100M?
Olycom: Tak
W przypadku portów LAN są one 10/100/1000M z automatycznym wykrywaniem
W przypadku portów światłowodowych należy skonfigurować prędkość 100 Mb/s za pośrednictwem interfejsu GUI Web lub CLI
4, Czy robicie SKD/CKD?
A: Tak
Jako fabryka zajmowaliśmy się tym wiele razy.
