24 Przełącznik światłowodowy Gigabit zarządzany L2/L3 montabilny na półce

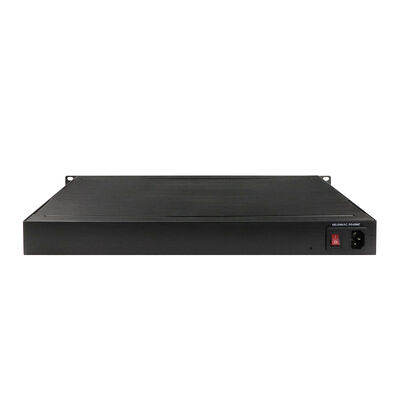

Przegląd przełącznika Olycom Ethernet
Olycom IM-FS042400GW to przemysłowy przełącznik Ethernet zarządzany w warstwie 2, przeznaczony do dużych i długoterminowych scenariuszy sieci przemysłowych, w których stabilność, skalowalność,i ciągłości działania są kluczowe..
Został zaprojektowany tak, aby funkcjonował zarówno jako przełącznik dostępu o wysokiej gęstości, jak i węzeł agregacji zdolny do łączenia światłowodowego, wspierając wdrażanie mieszanych mediów w złożonych środowiskach przemysłowych.
Przełącznik integruje wiele połączeń górnych światłowodowych gigabitów z dużą liczbą miedzianych portów Ethernet, umożliwiając rozbudowę sieci przemysłowych bez przeprojektowania istniejącej infrastruktury kablowania.
Cztery interfejsy Gigabit SFP umożliwiają transmisję optyczną na duże odległości, a dwadzieścia cztery porty Gigabit Ethernet RJ45 obsługują ogromną łączność urządzeń na krawędzi.
Kilka portów jest wdrażanych jako interfejsy COMBO, umożliwiając elastyczny wybór między włóknem lub miedzią w zależności od warunków okablowania pola, zmniejszając ograniczenia wdrażania.
Aby zapewnić nieprzerwaną pracę w trudnych warunkach, urządzenie IM-FS042400GW jest zaprojektowane tak, aby wytrzymać ekstremalne temperatury, działając niezawodnie od -40°C do +85°C.
Wytrzymała metalowa obudowa IP30 zapewnia skuteczną ochronę przed pyłem, wibracjami i obciążeniami mechanicznymi, które często występują w szafach przemysłowych.
Podwójne wprowadzenia mocy AC 220V niepolarne zwiększają nadmiar mocy i zwiększają odporność na wahania napięcia lub niestabilność mocy.
Wewnętrznie przełącznik zapewnia 56 Gbps bezblokowej zdolności przełączania, umożliwiając pełne przekierowywanie linii nawet w przypadku dużego obciążenia ruchem.
Tabela adresów 8K MAC i obsługa do 4096 identyfikatorów VLAN pozwalają przełącznikowi zarządzać dużymi populacjami urządzeń i złożonymi systemami segmentacji ruchu.
Kompleksowe funkcje zarządzania warstwą 2, w tym ochrona redundancji, optymalizacja ruchu i kontrola bezpieczeństwa, zapewniają niezawodną obsługę sieci 24/7.
Zgodność z normami FCC, CE, NEMA-TS2 i EN 50121-4 potwierdza przydatność do zastosowań w zakresie automatyki przemysłowej i ruchu kolejowego.
Produkt jest wspierany przez 1-letnią politykę wymiany i 3-letnią obsługę naprawczą, zapewniając wiarygodność wdrożenia w dłuższej perspektywie.
Specyfikacja przełącznika sieciowego 24 portów
| Nazwa produktu |
10/100/1000Mbps Przemysłowy przełącznik światłowodowy (4F+24TP) |
| Model nr. |
IM-FS042400GW |
| Port |
4 x 1000Mpbs porty SFP (porty FX3 i FX4 są portami COMBP)
24x10/100/1000M UTP RJ45 ((porty 23 i 24 są portami COMBO)
|
| Standardowy |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| WLAND ID |
4096 |
| Ramka Jumbo |
9.6KB |
| Wielkość tabeli adresów MAC |
8K |
| Poe Standard |
IEEE802.3af, IEEE802.3at (Poe jest opcjonalny, domyślnie jest bez Poe) |
| Funkcje przełączania |
Tryb przekazywania: przechowywanie i przekazywanie
Przepustowość systemu: 56 Gbps (nieprzepustowość)
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Port SFP, odległość transmisji: 20km, 40km, 60km, 80km, 100km
|
| Światła LED |
Elektryczność, sieć, światłowody |
| Zasilanie |
Wpływowe napięcie: AC220V
Wprowadzenie mocy niepolarnej: wsparcie
|
| Środowisko |
Temperatura robocza: -40 °C - 85 °C
Wilgotność robocza: 5%~95%, nie kondensująca
|
| Standardy branżowe |
EMI: FCC Część 15 Podczęść B Klasa A, EN 55022 Klasa A, EN61000-6-4- Emisja dla środowiska przemysłowego
EMS: EN61000-6-2-Wierność dla środowiska przemysłowego, EN 61000-4-2 (ESD) Poziom 3, EN 61000-4-3 (RS) Poziom 3, EN 61000-4-4 (EFT) Poziom 3, EN 61000-4-5 (Przesilenie) Poziom 3, EN 61000-4-6 (CS) Poziom 3,EN 61000-4-8
Kontrola ruchu drogowego: NEMA-TS2, wibracje: IEC 60068-2-6
Wolny upadek: IEC 60068-2-32, wstrząs: IEC 60068-2-27
Kolejny ruch kolejowy: EN 50121-4
|
| Informacje mechaniczne |
Klasa bezpieczeństwa: IP30
Wymiary: 483 x 294,6 x 44,5 mm
|
| Gwarancja |
Wymiana w ciągu 1 roku; 3 lata naprawy |
Kluczowe cechy
1Architektura portów i elastyczność mediów
Przełącznik zapewnia 4 × 1000 Mbps portów światłowodowych SFP, obsługujących moduły jedno- i wielo-trybów z odległościami transmisji w zakresie od 20 km do 100 km.
Dwa z interfejsów światłowodowych działają jako porty COMBO, dzieląc zasoby fizyczne z odpowiednimi portami miedzianymi, aby umożliwić wybór światła lub miedzi.
Ponadto porty RJ45 Ethernet 24 × 10/100/1000 Mbps obsługują automatyczne negocjacje i automatyczne MDI/MDIX w celu szybkiej integracji urządzeń.
Porty 23 i 24 są również wdrażane jako interfejsy COMBO, co zwiększa elastyczność okablowania w ograniczonych zakładach przemysłowych.
Porty miedziane obsługują standardowe okablowanie Ethernet do 100 metrów, zapewniając kompatybilność zarówno z starszymi, jak i nowoczesnymi urządzeniami przemysłowymi.
2Projekt sprzętu przemysłowego
Wymiary obudowy (483 × 294,6 × 44,5 mm) są zoptymalizowane dla szafek przemysłowych montowanych na regałach.
Obudowa metalowa spełnia normy ochrony IP30, zapewniając odporność na wniknięcie pyłu i uderzenia mechaniczne.
Podwójne niespółpolarne wejścia zasilania AC 220V eliminują obawy związane z biegunowością i zwiększają niezawodność zasilania.
Urządzenie spełnia rygorystyczne wymagania EMI i EMS, w tym FCC Part 15 Class A i EN 61000-4 Level 3, zapewniając stabilną pracę w środowiskach o wysokim poziomie zakłóceń.
3. Redundancja sieci i odzyskiwanie błędów
Przełącznik obsługuje ITU-T G.8032 Ethernet Protection Ring (EPR) dla szybkiej redundancji opartej na pierścieniu.
Dodatkowe wsparcie dla ERPS, STP, RSTP i MSTP zapewnia kompatybilność z różnymi topologiami sieci przemysłowych.
Czasy odzyskiwania usterek ≤ 50 ms minimalizują zakłócenia w obsłudze podczas awarii połączenia.
Wbudowane mechanizmy wykrywania i tłumienia pętli zapobiegają burzom transmisji i niestabilności sieci.
4. Kontrola ruchu VLAN i Multicast
Wspierane są wiele mechanizmów VLAN, w tym IEEE 802.1Q VLAN, VLAN oparty na portach, VLAN oparty na MAC, IP subnet VLAN i VLAN oparty na protokole.
Translacja VLAN umożliwia bezproblemowe połączenie między segmentowanymi domenami sieci.
Rejestracja wielokrotnych sieci VLAN (MVR) umożliwia efektywną dystrybucję strumieni wielokrotnych w granicach sieci VLAN.
Traffic wielokrotnego przesyłania jest zoptymalizowany przy użyciu IGMP i MLD snooping (v1/v2/v3), wraz z funkcjami filtrowania i raportowania agentów.
Funkcje te znacząco zmniejszają niepotrzebne przepływy wielokrotnych transmisji w rozmieszczeniach na dużą skalę.
5. QoS i optymalizacja ruchu
Przełącznik działa przy użyciu mechanizmu przechowywania i przekazywania danych w celu zapewnienia integralności danych.
Wsparcie dla ram jumbo do 9,6 KB poprawia wydajność transmisji dużych pakietów danych.
Funkcje QoS obejmują klasyfikację ruchu, planowanie priorytetów, oznakowanie CoS i ograniczanie stawki.
Kontrola przepustowości wejścia i wyjścia zapewnia sprawiedliwe przydzielenie zasobów między podłączonymi urządzeniami.
Mechanizmy kontroli burzy tłumią transmisję, wielokrotną transmisję i nieznany ruch jednorazowy.
IEEE 802.3az Energooszczędny Ethernet dynamicznie zmniejsza zużycie energii w okresach niskiego natężenia ruchu.
6. Bezpieczeństwo i kontrola dostępu
Dostęp do sieci jest chroniony za pomocą uwierzytelniania IEEE 802.1X opartego na porcie lub adresie MAC.
Centralizowane uwierzytelnianie jest obsługiwane za pośrednictwem RADIUS i TACACS+.
Elastyczne zasady ACL zapewniają szczegółowe filtrowanie ruchu i ograniczenia dostępu.
Dodatkowe zabezpieczenia obejmują IP Source Guard, Dynamic ARP Inspection oraz zaszyfrowany dostęp do zarządzania za pomocą HTTPS, SSL i SSH v2.
DHCP Snooping i DHCP Relay z opcją 82 chronią przydzielanie adresów IP i zapobiegają atakiom DHCP.
7. Agregacja linków
Przełącznik obsługuje agregację statyczną oraz IEEE 802.3ad LACP.
Wiele łączy fizycznych może być połączonych w jeden interfejs logiczny w celu zwiększenia przepustowości i nadmiaru.
Grupy agregacyjne mogą dostarczać przepustowość do 4 Gbps, nadającą się do połączeń rdzenia i warstwy agregacyjnej.
8Zarządzanie i utrzymanie
Dostęp do zarządzania jest dostępny za pośrednictwem CLI w stylu Cisco, interfejsu graficznego internetowego, SNMP v1/v2c/v3 i Telnet.
Uaktualnienia oprogramowania są obsługiwane za pośrednictwem TFTP i HTTP, z redundancją obrazu w celu zapobiegania awarii aktualizacji.
Funkcje monitorowania obejmują RMON, MIB II i szczegółowe rejestrowanie zdarzeń.
Odzwierciedlenie portu umożliwia analizę ruchu i rozwiązywanie problemów.
Zintegrowana diagnostyka kabli identyfikuje usterki przewodów, takie jak otwarcia lub krótkie, zmniejszając czas konserwacji na miejscu.
Synchronizacja czasu jest obsługiwana za pośrednictwem NTP i SNTP.
9. gotowość IPv6
Przełącznik zapewnia pełne wsparcie dla IPv6 na wszystkich płaszczyznach zarządzania i przekazywania.
Wspierane usługi obejmują IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL przez IPv6, TFTPv6 i NTPv6.
IPv6 ACL i IPv6 QoS zapewniają spójne egzekwowanie zasad w sieciach z dwoma stosami lub tylko IPv6.
10. Niezawodność środowiskowa
Urządzenie jest badane pod kątem drgań, wstrząsów i wolnego upadku zgodnie z normami IEC 60068.
Działa niezawodnie w wilgotności 5%~95% bez kondensacji.
Zaprojektowane do ciągłej pracy w systemach kolejowych, szafkach zewnętrznych, zakładach wydobywczych i zakładach petrochemicznych.
Interfejs użytkownika WEB
- Wsparcie diagnostyki kabla i może zlokalizować punkt awarii
- Wspieranie zarządzania IEEE802.3az EEE (Energy Efficient Ethernet), optymalizacja zużycia energii
- Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Wsparcie Qos, klasyfikacja transportu Qos, Cos, sterowanie przepustowością (kierunek wejścia/wyjścia), tłumienie burz, różne usługi
- Wsparcie dla IEEE802.1q VLAN, port VLAN, Mac VLAN, IP subnet VLAN, protokół VLAN, konwerter VLAN, MVR
- Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych
- Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Raport agenta IGMP, wgląd w MLD.
- Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
- Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82
- Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Wspiera IPV6 Telnet serwer /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Zastosowanie
1. Automatyzacja przemysłowa na dużą skalę
Wspiera szeroką łączność urządzeń w dużych fabrykach i systemach automatyki procesów.
Porty RJ45 łączą PLC, czujniki, HMI, sterowniki i roboty przemysłowe.
Segmentacja VLAN oddziela ruch produkcyjny, monitorujący i zarządzający.
Redundancja pierścieni i agregacja łączy zapewniają stabilną komunikację między złożonymi liniami produkcyjnymi.
2Transport i systemy kolejowe
W pełni zgodne z normą EN 50121-4, odpowiednie do sieci komunikacji kolejowej i kontroli ruchu.
Protokoły ochrony pierścieni zapewniają szybkie odzyskiwanie w systemach sygnalizacji i monitorowania.
Porty COMBO ułatwiają współistnienie włókna i miedzi w przyczółkach drogowych i na stacjach.
3Infrastruktura energetyczna i użytkowa
Idealne dla podstacji, farm wiatrowych i rozmieszczenia inteligentnych sieci.
Porty światłowodowe umożliwiają połączenia na duże odległości między centrami sterowania a sprzętem terenowym.
Duża tolerancja temperatury umożliwia instalacje zewnętrzne i zdalne.
4Park przemysłowy i centrum danych
Funkcje agregacji lub przełącznika w parkach przemysłowych.
Wysoka zdolność przełączania obsługuje duży ruch wschodnio-zachodni między serwerami i systemami sterowania.
Elastyczny wybór mediów optymalizuje konstrukcję architektury rdzenia.
5. trudne środowisko duże rozmieszczenia
Używane w górnictwie, metalurgii i przemysłu petrochemicznym.
Jest odporny na kurz, zakłócenia elektromagnetyczne i ekstremalne zmiany temperatury.
Zarządzanie zdalne i diagnostyka zmniejszają wysiłek utrzymania w dużych zakładach.
6- Nadzór wideo i monitorowanie.
Zoptymalizowane do rozmieszczania wielkoskalowych kamer IP.
Kontrola wielokrotności zmniejsza marnotrawstwo pasma.
QoS nadaje pierwszeństwo strumieniom wideo w celu zapewnienia stabilności obrazu.
7. Migracja IPv6 i sieci IIoT
Odpowiednie dla inteligentnych miast, fabryk cyfrowych i platform IIoT przechodzących na IPv6.
Zapewnia długoterminową kompatybilność z architekturami sieci przemysłowych nowej generacji.
Akcesoria
|
Moduł optyczny przemysłowy
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
