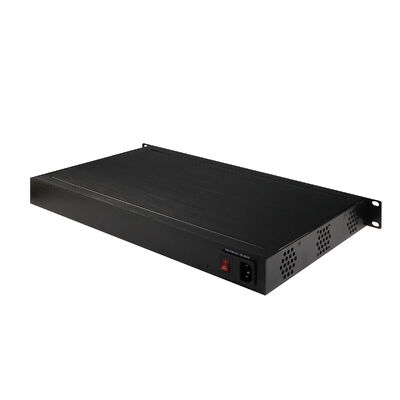

24-portowy zarządzalny przełącznik PoE z uplinkami światłowodowymi 2.5G, montowany w szafie 1U, zasilany napięciem AC220V, chip Vitesse, certyfikat CE

Przegląd przełącznika zarządzanego przez przemysł

IM-FP042424GW jest przeznaczony do sieci przemysłowych, w których dane i zasilanie muszą przemieszczać się razem, niezawodnie i nieprzerwanie, na dużych obszarach fizycznych.

Funkcjonuje nie tylko jako sterowany przełącznik warstwy 2, ale także jako scentralizowany węzeł dystrybucji energii dla urządzeń przemysłowych opartych na PoE.

W środowiskach, w których rozmieszczanie oddzielnych linii energetycznych jest kosztowne lub niepraktyczne, przełącznik konsoliduje łączność sieciową i dostarczanie zasilania urządzeń do jednej warstwy infrastruktury.

Dwadzieścia cztery porty Gigabit Ethernet zapewniają gęsty dostęp do sprzętu krawędziowego, podczas gdy zintegrowana możliwość PoE dostarcza moc operacyjną bezpośrednio za pośrednictwem kabli Ethernet.

Połączenia optyczne rozszerzają zasięg sieci poza ograniczenia miedzi, umożliwiając połączenia na duże odległości między pomieszczeniami sterującymi, szafami i instalacjami polowymi.

Kilka interfejsów jest wdrażanych jako porty COMBO, umożliwiając dynamiczny wybór nośników włókienniczych lub miedzianych zgodnie z warunkami okablowania pola, a nie konstrukcji stałego portu.

Przełącznik jest zaprojektowany do ciągłej pracy w miejscach narażonych na ciepło, zimno, wibracje i hałas elektryczny.

Obudowa klasy przemysłowej, szeroki zakres temperatury roboczej i redundantne zasilanie prądem stałym zapewniają stabilność operacyjną nawet w niestabilnych warunkach pola.

Wewnętrznie duża pojemność przełączania i duże tabele przekierowywania pozwalają na skalowanie urządzenia z rosnącą liczbą zasilających punktów końcowych.

Zaawansowane zarządzanie warstwą 2, ochrona redundancji, kontrola ruchu i mechanizmy bezpieczeństwa współpracują, aby wspierać zawsze aktywne sieci PoE w przemyśle.

Zgodność z światowymi normami przemysłowymi i kolejowymi sprawia, że IM-FP042424GW nadaje się do regulowanych i wrażliwych na bezpieczeństwo zastosowań.

Długotrwałe wsparcie usługowe, w tym wymiana i rozszerzone pokrycie naprawy, wzmacnia jego rolę jako długoterminowego komponentu infrastruktury.

Dane techniczne 24-port Ethernet Switch

Kluczowe cechy przełącznika zarządzanego L2

1Architektura sieci PoE-centric

Przełącznik jest zgodny ze standardem PoE IEEE 802.3af, dostarczając jednocześnie moc i dane za pośrednictwem sieci Ethernet.

Każdy port PoE obsługuje maksymalnie 15,4 W, a całkowity budżet mocy systemu wynosi 340 W.

Wszystkie 24 porty dostępu RJ45 są w stanie dostarczać zasilanie do podłączonych urządzeń.

PoE eliminuje potrzebę lokalnych adapterów zasilania, gniazdek lub dodatkowego okablowania na poziomie urządzenia.

Typowe zasilane systemy końcowe obejmują kamery IP, bezprzewodowe punkty dostępu, terminale VoIP i czujniki przemysłowe.

2Gęstość portu i dostosowanie do mediów

Urządzenie integruje 24 automatycznie negocjujące porty miedziane Gigabit Ethernet dla dużej łączności krawędzi.

Cztery interfejsy światłowodowe Gigabit SFP obsługują zarówno moduły jedno- jak i wielo-tryb.

Odległości transmisji optycznej mogą sięgać od 20 km do 100 km, w zależności od wybranego nadajnika.

Specyficzne interfejsy działają jako porty COMBO, umożliwiające wybór włókna lub miedzi na wspólnych kanałach.

Projekt ten pozwala na podejmowanie decyzji dotyczących wdrażania w oparciu o warunki na miejscu, a nie na ograniczenia związane z stałym sprzętem.

3. Wprowadzanie energii i projektowanie sprzętu przemysłowego

Przełącznik korzysta z 48 V DC, niepolarnych podwójnych wejścia mocy, zwiększając tolerancję na wahania mocy.

Podwójne wejścia zwiększają dostępność systemu w miejscach, w których nie można zagwarantować stabilności zasilania.

Obudowa metalowa o klasyfikacji IP30 zapewnia ochronę mechaniczną i podstawową odporność na kurz.

Składnik kształtu (483 × 275 × 44,5 mm) obsługuje standardowe szafki przemysłowe montowane na regałach.

Zgodność z normami EMI i EMS zapewnia niezawodną pracę w środowiskach hałasowych.

4. Przełączanie wydajności i skalowalności

48 Gbps nieblokowanie przełączania tkaniny obsługuje pełną prędkość linii przekierowania we wszystkich portach.

Tabela adresów MAC 8K pozwala przełącznikowi zarządzać dużą populacją podłączonych urządzeń.

Wsparcie dla maksymalnie 4096 identyfikatorów VLAN umożliwia złożone segmentację ruchu w sieciach wielousługowych.

Architektura wewnętrzna jest zaprojektowana tak, aby utrzymywać wydajność nawet wtedy, gdy porty PoE są w pełni załadowane.

5. Odporność sieci i ochrona topologii

Redundancja oparta na pierścieniu jest obsługiwana za pośrednictwem pierścienia zabezpieczającego Ethernet ITU-T G.8032.

Dodatkowa kompatybilność z ERPS, STP, RSTP i MSTP pozwala na integrację w topologiach mieszanych.

Czasy odzyskiwania sieci ≤50 ms minimalizują zakłócenia podczas awarii łącza lub węzła.

Mechanizmy wykrywania i tłumienia pętli chronią sieć przed burzami transmisji.

Cechy te są szczególnie ważne w gęstych wdrożeniach PoE z wieloma węzłami krawędzi.

6. Kontrola ruchu drogowego i zachowanie wysyłania

Przełącznik wykorzystuje przeładunek przechowywania i przekazywania, zapewniając integralność pakietów.

Wsparcie dla ram jumbo do 9,6 KB zwiększa wydajność w przypadku dużych transmisji danych.

Mechanizmy QoS klasyfikują ruch i nadają priorytety w oparciu o wymagania dotyczące usługi.

Kontrola przepustowości działa zarówno w kierunku wejścia, jak i wyjścia.

Kontrola burzy ogranicza nadmierne transmisje, wielokrotność i nieznany ruch unicast.

IEEE 802.3az Energooszczędny Ethernet zmniejsza zużycie energii w okresach niskiego natężenia ruchu.

7Bezpieczeństwo i zarządzanie dostępem

Dostęp do sieci może być uwierzytelniony przy użyciu IEEE 802.1X, na podstawie portów lub tożsamości MAC.

Centralizowane uwierzytelnianie jest obsługiwane za pośrednictwem RADIUS i TACACS+.

ACL zapewniają precyzyjną kontrolę dopuszczalnych przepływów ruchu.

Funkcje bezpieczeństwa takie jak IP Source Guard i ARP Inspection zapobiegają atakom spoofingowym.

Dostęp do systemu zarządzania jest chroniony za pomocą szyfrowania HTTPS, SSL i SSH v2.

DHCP Snooping and Relay z opcją 82 bezpieczne przydzielanie adresów IP w środowiskach o dużej zawartości PoE.

8. Agregacja i rozszerzenie łączy

Przełącznik obsługuje agregację łącza statycznego i IEEE 802.3ad LACP.

Wiele łączy fizycznych może być połączonych w jeden interfejs logiczny.

Agregacja zwiększa zarówno szerokość pasma, jak i tolerancję błędów dla połączeń w górnym połączeniu.

Jest to szczególnie przydatne podczas łączenia się z przemysłowymi układami bazowymi lub przełącznikami centrum sterowania.

9Zarządzanie, diagnostyka i kontrola czasu

Konfiguracja jest dostępna za pośrednictwem interfejsu graficznego Web, CLI w stylu Cisco, SNMP v1/v2c/v3 i Telnet.

Aktualizacje oprogramowania mogą być wykonywane za pośrednictwem TFTP lub HTTP, z ochroną redundancji obrazu.

Możliwości monitorowania obejmują RMON, MIB II i szczegółowe rejestrowanie systemu.

Odzwierciedlenie portu wspiera analizę ruchu i rozwiązywanie problemów.

Wbudowana diagnostyka kablowa identyfikuje otwarte lub krótkie obwody w łączach Ethernet.

Synchronizacja czasu jest obsługiwana za pośrednictwem NTP i SNTP.

10. IPv6 i odporność środowiskowa

Przełącznik w pełni obsługuje funkcje zarządzania i sterowania IPv6.

Wspierane usługi obejmują IPv6 Telnet, ICMPv6, SNMPv6, QoS i ACL.

Badania środowiskowe obejmują drgania, wstrząsy i wolny upadek zgodnie ze standardami IEC 60068.

Zakres wilgotności operacyjnej wynosi od 5% do 95% (bez kondensacji).

Konstrukcja nadaje się do górniczych, petrochemicznych, kolejowych i innych trudnych środowisk.

Wsparcie diagnostyki kabla i może zlokalizować punkt awarii

Wspieranie zarządzania IEEE802.3az EEE ((Energy Efficient Ethernet), optymalizacja zużycia energii

Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)

Wspieranie QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (wskazanie wejścia/wyjścia), tłumienie burz, zróżnicowane usługi

Wspieranie IEEE802.1q VLAN, portu VLAN, opartego na Mac VLAN, IP subnet VLAN, protokołu VLAN, konwertera VLAN, MVR

Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych

Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP

Raport agenta IGMP, wgląd w MLD.

Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2

Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet

Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji

Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82

Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP

Wsparcie dla IPV6 Telnet serwer/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

Zastosowanie przełącznika CCTV PoE

1. Sieci krawędziowe zintegrowane z zasilaniem

Używane w przypadkach, gdy urządzenia wymagają zarówno łączności, jak i scentralizowanego dostarczania energii.

PoE upraszcza wdrażanie rozproszonych kamer, punktów kontaktowych i czujników.

Idealne dla środowisk o ograniczonym dostępie do infrastruktury elektrycznej.

2Sieci przemysłowe z dominacją wideo

Wspiera dużą liczbę kamer IP i punktów końcowych wideo.

Optymalizacja wielokrotności poprawia wydajność strumienia wideo.

QoS zapewnia stabilność wideo w przypadku dużego obciążenia sieci.

3Instalacje polowe oparte na pierścieniach

Powszechne w korytarzach kolejowych, drogach i strefach przemysłowych.

Ochrona pierścieni minimalizuje czas przerwy spowodowanego awarią kabla lub węzła.

Włókno dołączające łączy długie odległości między szafami.

4.Odległe i niezaopatrzone miejsca

Doskonale nadaje się do elektrowni, pól naftowych i oczyszczalni wody.

Wprowadzanie prądu stałego i PoE zmniejszają zależność od lokalnej infrastruktury energetycznej.

Zdalne zarządzanie zmniejsza częstotliwość konserwacji.

5. Mieszane środowiska przemysłowe IT / OT

Wspiera oddzielenie ruchu kontrolnego, monitoringu i biurowego za pomocą VLAN.

Mechanizmy bezpieczeństwa chronią sieci operacyjne przed nieautoryzowanym dostępem.

Skala z rosnącą liczbą urządzeń IIoT.

6. Wdrożenia przemysłowe gotowe do IPv6

Zaprojektowany dla środowisk przechodzących na architekturę opartą na IPv6.

Wspiera platformy przemysłowe IoT nowej generacji i inteligentną infrastrukturę.
