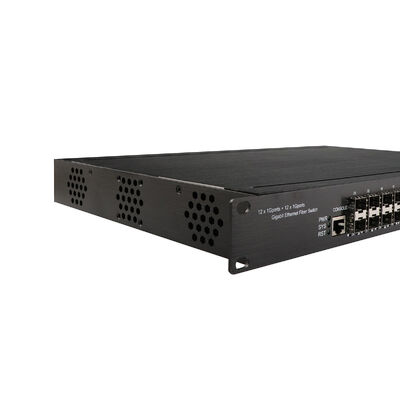

24-portowy zarządzalny przełącznik Gigabit Ethernet
Co to jest
Olycom IM-FS121200GW to w pełni zarządzalny przemysłowy przełącznik Ethernet zaprojektowany dla wielkoskalowych, bogatych w światłowody sieci przemysłowych, które wymagają dużej przepustowości, transmisji na duże odległości i scentralizowanego sterowania siecią.
Zaprojektowany jako przełącznik warstwy rdzeniowej lub agregacyjnej, łączy łączność światłowodową o dużej gęstości z elastycznym dostępem miedzianym, co czyni go idealnym dla szkieletów przemysłowych, systemów transportowych i sieci infrastruktury krytycznej.
Dzięki 12 portom światłowodowym SFP 1000/2500 Mbps obsługującym odległości transmisji do 100 km i 12 portom RJ45 10/100/1000 Mbps z funkcją auto MDI/MDIX, IM-FS121200GW umożliwia płynną integrację światłowód-miedź, zapewniając jednocześnie przepustowość do 2,5 Gb/s na światłowodowym łączu nadrzędnym.
Niewblokująca macierz przełączania o przepustowości 56 Gb/s, tablica adresów MAC 8K i obsługa 4096 sieci VLAN zapewniają stabilną wydajność nawet w gęstych, obciążonych ruchem środowiskach przemysłowych.
Zbudowany z myślą o trudnych warunkach, przełącznik działa niezawodnie w temperaturach od -40°C do 75°C, posiada metalową obudowę o stopniu ochrony IP30 i obsługuje dwukrotne, bezpolaryzacyjne zasilanie AC 220V. Opcjonalne zasilanie PoE zgodne ze standardem IEEE 802.3af/at (do 500 W łącznie) umożliwia bezpośrednie zasilanie urządzeń terenowych, takich jak kamery IP, punkty dostępowe Wi-Fi i czujniki. Zgodność z FCC, CE, NEMA-TS2 i EN 50121-4 gwarantuje przydatność do zastosowań przemysłowych o krytycznym znaczeniu, działających 24/7.
Dane techniczne
|
Nazwa produktu
|
Przemysłowy przełącznik światłowodowy 10/100/1000 Mbps (12F+12TP)
|
|
Numer modelu
|
IM-FS121200GW
|
|

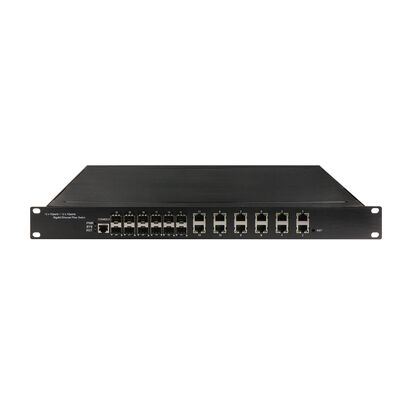

Porty
|
12 portów SFP 100/1000/2500 Mbps
12 portów UTP RJ45 10/100/1000 M (obsługa automatycznego wykrywania MDI/MDIX)
|
|
Standardy
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
ID VLAN
|
4096
|
|
Ramka Jumbo
|
9,6 KB
|
|
Rozmiar tablicy adresów MAC
|
8 tys.
|
|
Funkcje przełączania
|
Tryb transmisji: przechowuj i przekazuj
Przepustowość systemu: 48 Gb/s (bez blokowania ruchu)
|
|
Nośniki sieciowe
|
10BASE-T: skrętka nieekranowana CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX: skrętka ekranowana CAT5 lub wyższa (≤100 m)
Port SFP, odległość transmisji: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
Diody LED
|
Zasilanie, sieć, światłowód
|
|

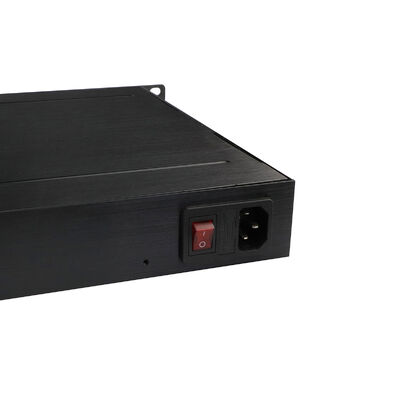

Zasilanie
|
Napięcie wejściowe: AC 220V
Wejście zasilania bezpolaryzacyjnego: wsparcie
|
|
Środowisko
|
Temperatura pracy: -40°C ~ 75°C
Wilgotność robocza: 5% ~ 95%, bez kondensacji
|
|
Standardy branżowe
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4 - Emisja dla środowiska przemysłowego
EMS: EN61000-6-2 - Odporność dla środowiska przemysłowego, EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
Kontrola ruchu: NEMA-TS2, Wibracje: IEC 60068-2-6
Upadek z wysokości: IEC 60068-2-32, Wstrząsy: IEC 60068-2-27
Ruch kolejowy: EN 50121-4
|
|
Informacje mechaniczne
|
Klasa bezpieczeństwa: IP30
Wymiary: 483 x 294,6 x 44,5 mm
|
|
Gwarancja
|
Wymiana w ciągu 1 roku; 3 lata napraw
|
Co oferuje
1. Wysoka gęstość światłowodów i elastyczny dostęp
Połączenie 12 szybkich portów SFP (1G/2,5G) i 12 portów Gigabit RJ45 zapewnia idealną równowagę między światłowodowymi łączami nadrzędnymi na duże odległości a lokalnym dostępem do urządzeń.
Wsparcie dla modułów światłowodowych od 20 km do 100 km umożliwia wdrażanie w szerokim zakresie przemysłowym, topologie pierścieniowe i łączność między budynkami bez dodatkowego sprzętu.
2. Przemysłowa redundancja sieci
Aby zapewnić nieprzerwane działanie, IM-FS121200GW obsługuje ITU-T G.8032 Ethernet Ring Protection, ERPS i STP/RSTP/MSTP.
Te mechanizmy zapewniają odzyskiwanie po awarii poniżej 50 ms, skutecznie zapobiegając pętlom sieciowym i minimalizując przestoje w dużych przemysłowych sieciach szkieletowych.
3. Zaawansowane sterowanie VLAN i multicast
Kompleksowe możliwości VLAN – w tym IEEE 802.1Q VLAN, VLAN oparty na MAC/IP/protokole, translacja VLAN i MVR – umożliwiają precyzyjną segmentację ruchu i bezpieczne działanie wielousługowe.
Wbudowane funkcje IGMP/MLD Snooping (v1/v2/v3) i filtrowanie multicast optymalizują wykorzystanie przepustowości, co czyni przełącznik idealnym do monitoringu wideo, monitorowania przemysłowego i dystrybucji danych w czasie rzeczywistym.
4. Inteligentne zarządzanie ruchem i wydajność
Dzięki klasyfikacji ruchu opartej na QoS, priorytetyzacji CoS, dwukierunkowemu ograniczaniu przepustowości i tłumieniu burz transmisyjnych, krytyczny ruch sterujący zawsze ma priorytet.
Wsparcie dla ramek jumbo do 9,6 KB poprawia wydajność dużych przepływów danych, podczas gdy IEEE 802.3az Energy Efficient Ethernet zmniejsza zużycie energii podczas niskiego wykorzystania sieci.
5. Bezpieczeństwo klasy korporacyjnej
Wielowarstwowe funkcje bezpieczeństwa obejmują uwierzytelnianie IEEE 802.1X, RADIUS/TACACS+ i kontrolę dostępu opartą na ACL w celu ochrony brzegu sieci.
Dodatkowe zabezpieczenia, takie jak IP Source Guard, ARP Inspection, DHCP Snooping/Relay (Opcja 82) i szyfrowanie HTTPS/SSH v2 chronią przed podszywaniem się, nieautoryzowanym dostępem i złośliwym ruchem.
6. Kompleksowe narzędzia do zarządzania i konserwacji
Przełącznik obsługuje wiele metod zarządzania – Web GUI, CLI w stylu Cisco®, SNMP v1/v2c/v3 i Telnet – umożliwiając łatwą integrację z istniejącymi platformami NMS.
Funkcje takie jak redundancja oprogramowania układowego z aktualizacją TFTP/HTTP, RMON, port mirroring, logowanie zdarzeń, DNS, NTP/SNTP i wbudowana diagnostyka kabli znacznie skracają czas rozwiązywania problemów i koszty konserwacji.
7. Zaprojektowany do środowisk przemysłowych
Certyfikowany do wytrzymywania zakłóceń EMI/EMS, wibracji, wstrząsów i przepięć elektrycznych, IM-FS121200GW spełnia rygorystyczne standardy przemysłowe.
Jego wytrzymała obudowa i szeroka tolerancja wilgotności (10%–90% bez kondensacji) zapewniają długoterminową stabilność w fabrykach, podstacjach, szafach drogowych i obudowach zewnętrznych.
8. Gotowość na IPv6
Pełne wsparcie dla IPv6 – w tym zarządzanie, QoS, ACL, SNMPv6 i ICMPv6 – zabezpiecza sieć na przyszłość w przypadku migracji do IPv6, rozbudowy IIoT i projektów inteligentnej infrastruktury.
Gdzie jest używany
1. Przemysłowe sieci szkieletowe i agregacyjne
Idealny jako przełącznik rdzeniowy lub agregacyjny w dużych zakładach produkcyjnych, parkach przemysłowych i kopalniach. Porty światłowodowe o dużej gęstości umożliwiają redundantne architektury pierścieniowe, podczas gdy funkcje zarządzania upraszczają segmentację i monitorowanie sieci.
2. Systemy transportowe i kolejowe
W pełni zgodny z normą EN 50121-4, przełącznik doskonale nadaje się do sieci komunikacyjnych kolei, systemów zarządzania ruchem i szaf drogowych. Ochrona pierścieniowa oparta na światłowodach zapewnia ciągłe działanie systemów sygnalizacji, monitoringu CCTV i informacji pasażerskiej.
3. Infrastruktura energetyczna, elektryczna i użyteczności publicznej
Często wdrażany w podstacjach, farmach wiatrowych i sieciach inteligentnych, gdzie kluczowe jest szerokie dopasowanie temperatury i stabilne zasilanie. QoS zapewnia priorytetowe dostarczanie danych ochronnych i sterujących.
Połączenie przemysłowych centrów danych i parków
Dzięki łączom światłowodowym 2,5 G i przepustowości przełączania 56 Gb/s, IM-FS121200GW obsługuje szybkie połączenia między przemysłowymi centrami danych, salami sterowania i sieciami szkieletowymi. Agregacja łączy poprawia przepustowość i redundancję.
4. Trudne i odległe lokalizacje przemysłowe
Nadaje się do zakładów petrochemicznych, hutniczych i instalacji zdalnych, gdzie powszechne jest zapylenie, zakłócenia elektryczne i ekstremalne temperatury. Zdalne zarządzanie i diagnostyka kabli upraszczają konserwację w trudno dostępnych miejscach.
5. IIoT i inteligentna infrastruktura oparta na IPv6
Doskonała podstawa dla wdrożeń IIoT, inteligentnych fabryk i inteligentnych miast, umożliwiająca płynną integrację czujników, sterowników i platform zarządzania w chmurze w sieciach z obsługą IPv6.
Informacje o sieci
-
Obsługa STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
-
Obsługa IEEE802.1q VLAN, port VLAN, VLAN oparty na MAC, VLAN podsieci IP,
-
VLAN protokołu, konwersja VLAN, MVR
-
Obsługa raportowania agenta IGMP, MLD snooping
-
Bezpieczeństwo: oparte na porcie i MAC IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Obsługa diagnostyki kabli i możliwość zlokalizowania punktu awarii
-
Obsługa IEEE802.3az EEE (Energy Efficient Ethernet) Zarządzanie, optymalizacja zużycia energii
-
Obsługa dynamicznej agregacji łączy IEEE802.3ad LACP, statycznej agregacji łączy
-
Obsługa IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
-
Obsługa RMON, MIB II, mirror image, log zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Obsługa QoS, klasyfikacja ruchu QoS, CoS, kontrola przepustowości
-
(kierunek wejściowy/wyjściowy), tłumienie burz, usługi zróżnicowane
-
Obsługa serwera Telnet IPv6 /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL.
-
Obsługa CLI w stylu Cisco®, zarządzanie przez sieć Web, SNMP v1/v2c/v3, Telnet
-
Obsługa aktualizacji oprogramowania przez TFTP i HTTP, redundancja oprogramowania układowego zapobiega błędom aktualizacji
-
Obsługa DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
Akcesoria
|
Przemysłowy moduł optyczny
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
