Przełącznik sieciowy światłowodowy Olycom Compact 4 port 100M
Kluczowe cechy przełącznika Ethernet 4 portów
1Zaprojektowane dla topologii przemysłowych
IM-FS220FE jest szczególnie odpowiedni do konstrukcji sieci przemysłowych opartych na włóknie, w których miedź jest używana tylko na krawędzi.Urządzenie pozwala inżynierom zbudować proste, ale skuteczne redundancje bez wprowadzania złożoności zarządzania. Niezależnie od tego, czy jest on rozmieszczony w topologii pierścieniowej, podwójnej lub punktowej, przełącznik zapewnia, że krytyczne ścieżki komunikacji pozostają dostępne, nawet jeśli jeden link światłowodowy zostanie przerwany.
Ta filozofia projektowa sprawia, że IM-FS220FE jest idealny do instalacji, w których stabilność i przewidywalność są ważniejsze niż zaawansowane funkcje oprogramowania, takie jak bezzałogowe obiekty, szafki przy drodze,lub systemów przemysłowych.
2Stabilna wydajność bez ryzyka konfiguracji
Jako całkowicie niezarządzany przełącznik, IM-FS220FE eliminuje błędy konfiguracyjne, zależności oprogramowania stałego i cykle konserwacji oprogramowania.natychmiast przekazuje ruch za pomocą architektury przechowywania i przekazywania, filtrowanie uszkodzonych pakietów i utrzymanie stałej przepustowości w warunkach wybuchu.
Ogromne zasoby pamięci (128M DRAM i 4Mb bufera pakietów) pozwalają przełącznikowi absorbować tymczasowe szczyty ruchu spowodowane przez systemy głosowania, alarmy,), które zapewniają niezawodną komunikację nawet w procesach przemysłowych wymagających czasu..
3Zbudowany do wytrzymania napięć elektrycznych i środowiskowych.
Środowiska przemysłowe często narażają sprzęt sieciowy na wahania napięcia, zakłócenia elektromagnetyczne i ekstremalne temperatury.IM-FS220FE jest zaprojektowany do niezawodnej pracy w tych warunkach, łączący 6KV Ethernet, odporność EMS poziomu 3 i wytrzymałą metalową obudowę.
Jego szeroki zakres temperatury roboczej (od -40°C do 75°C) umożliwia stosowanie w szafkach zewnętrznych, obudowach przy torach, podstacjach,i podłogi fabryczne bez konieczności dodatkowych systemów chłodzenia lub kontroli środowiskaTo znacząco obniża zarówno koszty wdrożenia, jak i długoterminowe koszty operacyjne.
4Uproszczona integracja zasilania dla szaf przemysłowych
Szeroki zasilacz DC12 ̇ 52 V umożliwia zasilanie przełącznika bezpośrednio ze wspólnych źródeł energii przemysłowej, w tym zasilaczy sterowania i systemów akumulatorów zapasowych.Ochrona odwrotnej biegunowości dodatkowo chroni urządzenie podczas instalacji i konserwacji.
Dzięki niskim zużyciu energii i kompaktowemu czynnikowi kształtu szyby DIN, IM-FS220FE naturalnie pasuje do ograniczonych przestrzeni szaf sterujących, co ułatwia standaryzację w wielu lokalizacjach i projektach.
5. Idealny wybór dla sieci krawędzi krytycznych dla niezawodności
IM-FS220FE jest najlepiej przygotowany jako przełącznik krawędzi skoncentrowany na niezawodności, łączący urządzenia polowe z liniami rdzenia światłowodowego bez wprowadzania kosztów zarządzania.
Systemy przemysłowe wymagające podwójnych ścieżek światłowodowych bez zarządzania przełączaniem
Odległe lub bezzałogowe obiekty, do których dostęp do obsługi technicznej jest ograniczony
Stare sieci automatyzacyjne stopniowo migrujące z miedzi na włókna
Projekty infrastrukturalne z priorytetem dla długiego cyklu życia i prostoty eksploatacji
Dzięki połączeniu redundantnej łączności światłowodowej, ochrony klasy przemysłowej i funkcji plug-and-play, IM-FS220FE zapewnia zrównoważony,rozwiązanie sieciowe niskiego ryzyka dla wymagających środowisk przemysłowych.
Specyfikacja przełącznika włóknowego przemysłowego
|
Nazwa produktu
|
10/100Mbps Przemysłowy przełącznik światłowodowy ((2F+2TP)
|
|
Model nr.
|
IM-FS220FE
|
|
Port
|
Włókna SFP 2x100M
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
2x10/100M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)

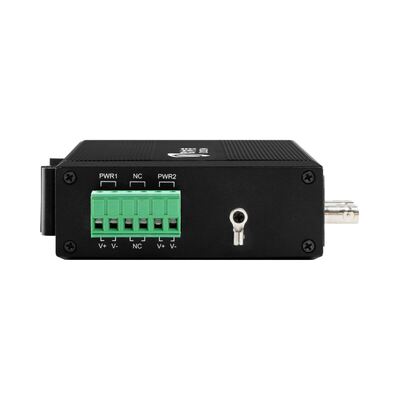

Blok końcowy zasilania 1x6-PIN
|
|
Protokół
|
IEEE 802.3 ((10Baza-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 0,8 Gbps (nieprzepływ ruchu)
Prędkość przekazywania: 0,5952Mmps
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światło LED
|
Elektryczność, włókna, sieć, PoE
PWR: Moc
Włókno: FX1, FX2
Włączone: nadawanie jest normalne
Wyłączony: transmisja NIE jest prawidłowa (odłączony lub wadliwy moduł optyczny)
Miedziana pomarańczowa: wskaźnik PoE
PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Zielona miedź: wskaźnik prędkości
Włączony: prędkość transmisji 100 Mbps
Blinking: w transmisji
Wyłączone: odłączone lub prędkość pracy wynosi 10 Mbps
|
|
Zużycie energii
|
Całkowite obciążenie≤5W
|
|
Zasilanie
|
Wprowadzanie redundantnego DC12V ~ DC52V, zazwyczaj DC12V/DC24V/DC48V
Połączenie odwrotne: wsparcie
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 114*93*35 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,35 kg/0,45 kg (netto/brutto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
Zastosowanie
Modele opcjonalne
Akcesoria
|
Moduł optyczny przemysłowy
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Zasilanie przemysłowe DIN
|
|
IM-DAC220/DC48V1.6A
|
AC220V do DC48V1.6A, -30°C ∼70°C
|
|
IM-DAC220/DC48V2.5A
|
AC220V do DC48V2.5A, -40°C ∼70°C
|
